Види електричних мереж






Види електричних мереж Електричні мережі призначення для передачі електричної енергії від джерел живлення до споживачів і для зв'язку електростанцій та об'єднань енергосистем. До складу електромережі входять як електричні лінії, так і трансформаторні і розподільні підстанції.

Електричні мережі підрозділяють за рядом ознак:

  • за родом струму,

  • по напрузі,

  • по конфігурації,

  • за призначенням,

  • по району обслуговування.

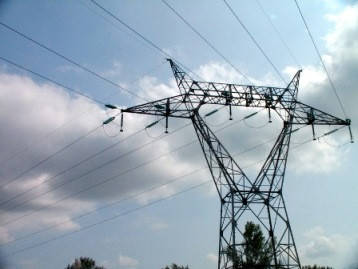

ВЛ 110 кВ

За родом струму розрізняють електромережі постійного і змінного струму. Виробництво, передача і розподіл електроенергії у нас в країні здійснюється за допомогою трифазного змінного струму з частотою 50 гц. Велика частина споживачів працює на змінному струмі. Тому основним видом електромереж є мережі трифазного змінного струму.

Постійний струм, а отже, і мережі постійного струму, застосовують тільки в установках спеціального призначення. Постійний струм дуже високої напруги застосовується для передачі великих потужностей на великі відстані. Наприклад, у статті "Лінії передачі постійного струму" описана ПЛ на напругу 1500 кВ з пропускною потужністю до 6000 МВт.

По напрузі електромережі, як і всі електроустановки, поділяють на мережі напругою до 1000 В і мережі з напругою вище 1000 В або умовно на електромережі низької та високої напруги.

Дивіться також ― Номінальні напруги електричних мереж та області їх застосування

Опора повітряної лінії електропередачі

По конфігурації електромережі підрозділяють на розімкнуті (радіальні) та замкнуті. Розімкнутої називаю мережа, в якій споживачі електроенергії отримують харчування тільки з одного боку.

Замкнутої називають мережу, в якій споживачі електроенергії можуть отримувати живлення не менше ніж з двох сторін.

За призначенням електромережі поділяються на живлячі і розподільчі. Розподільні електромережі служать для безпосереднього живлення електроприймачів: електродвигунів, трансформаторів і т. п.

Живлять електромережі служать для передачі електроенергії на розподільні підстанції (РП), від яких живляться розподільні мережі. У деяких мережах буває важко чітко визначити мережу на живить і розподільну.

Повітряна лінія електропередачі

По району обслуговування розрізняють місцеві та районні електромережі. Місцевими електромережами зазвичай називають мережі напругою до 35 кВ включно, що живлять споживачів електроенергії в радіусі не більше 15-30 км при переданої потужності на одноцепной лінії до 10 ― 15 МВА (промислові, міські, сільські мережі).

Районними електромережами є мережі напругою 35 ― 110 кВ і вище, що складаються з ліній електропередачі, що зв'язують на паралельну роботу окремі електростанції і живлять районні підстанції.
