Дроти неізольовані АС

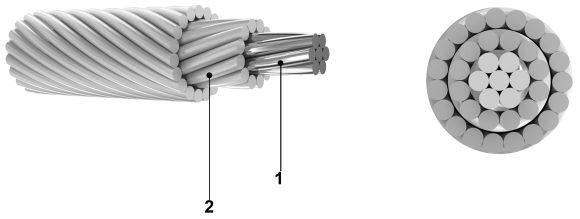

1.СТАЛЕВИЙ СЕРДЕННИК.
2.ПОВИВ з алюмінієвих дротів.
Примітка: скрутка повивів повинна бути зроблена в протилежні сторони, причому зовнішній повив повинен мати правий напрямок скрутки.
Для передачі електричної енергії в повітряних електричних мережах, в атмосфері повітря типів I та II за умови вмісту в атмосфері сірчистого газу не більше 150 мг/м2 на добу (1,5 мг/м3) на суші всіх макрокліматичних районів за ГОСТ 15150-69 виконання УХЛ , крім ТВ та ТС.
Технічні характеристикиНормативна документація
ТУ У 24.4-13638750-086:2019
Діапазон температур
Максимально допустима температура жили в процесі експлуатації, °С +90
| Номінальний переріз, мм2 | Кількість та діаметр дротів, мм | Діаметр, мм | Число повивов | Відношення перерізу алюмінієвої частини дроту до перерізу сталевого осердя | Розривне зусилля дроту, Н, не менше | Маса дроту, кг/км (без мастилу) | Електричний опір 1км дроту постійному струму при 20оС, Ом, не більше | |||
| алюмінієвих | сталевих | дроти | ставового сердечника | алюмінієвих дротів | сталевих дротів | |||||
| 16/2,7 | 6x1,85 | 1x1,85 | 5,6 | 1,9 | 1 | − | 6,00 | 6220 | 64,9 | 1,7818 |
| 25/4,2 | 6x2,30 | 1x2,30 | 6,9 | 2,3 | 1 | − | 6,00 | 9296 | 100,3 | 1,1521 |
| 35/6,2 | 6х2,80 | 1x2,80 | 8,4 | 2,8 | 1 | − | 6,00 | 13524 | 148,0 | 0,7774 |
| 50/8,0 | 6x3,20 | 1x3,20 | 9,6 | 3,2 | 1 | − | 6,00 | 17112 | 195,0 | 0,5951 |
| 70/11 | 6x3,80 | 1x3,80 | 11,4 | 3,8 | 1 | − | 6,00 | 24130 | 276,0 | 0,4218 |
| 95/16 | 6х4,50 | 1x4,50 | 13,5 | 4,5 | 1 | − | 6,00 | 33369 | 385,0 | 0,3007 |
| 120/19 | 26х2,40 | 7x1,85 | 15,2 | 5,6 | 2 | 1 | 6,25 | 41521 | 471,0 | 0,2440 |
| 120/27 | 30х2,20 | 7x2,20 | 15,4 | 6,6 | 2 | 1 | 4,29 | 49465 | 528,0 | 0,2531 |
| 150/19 | 24х2,80 | 7x1,85 | 16,8 | 5,6 | 2 | 1 | 7,85 | 46307 | 554,0 | 0,2046 |
| 150/24 | 26x2,70 | 7х2,10 | 17,1 | 6,3 | 2 | 1 | 6,14 | 52279 | 599 | 0,2039 |
| 150/34 | 30х2,50 | 7x2,50 | 17,5 | 7,5 | 2 | 1 | 4,29 | 62643 | 675 | 0,2061 |
| 185/24 | 24х3,15 | 7х2,10 | 18,9 | 6,3 | 2 | 1 | 7,71 | 58075 | 705 | 0,1540 |
| 185/29 | 26x2,98 | 7x2,30 | 18,8 | 6,9 | 2 | 1 | 6,24 | 62055 | 728 | 0,1591 |
| 185/43 | 30х2,80 | 7x2,80 | 19,6 | 8,4 | 2 | 1 | 4,29 | 77767 | 846 | 0,1559 |
| 205/27 | 24х3,30 | 7x2,20 | 19,8 | 6,6 | 2 | 1 | 7,71 | 63740 | 774 | 0,1407 |
| 240/32 | 24х3,60 | 7x2,40 | 21,6 | 7,2 | 2 | 1 | 7,71 | 75050 | 921 | 0,1182 |
| 240/39 | 26х3,40 | 7x2,65 | 21,6 | 8,0 | 2 | 1 | 6,11 | 80895 | 952 | 0,1222 |
| 240/56 | 30х3,20 | 7x3,20 | 22,4 | 9,6 | 2 | 1 | 4,29 | 98253 | 1106 | 0,1197 |
| 300/39 | 24х4,00 | 7x2,65 | 24,0 | 8,0 | 2 | 1 | 7,81 | 90574 | 1132 | 0,0958 |
| 300/48 | 26х3,80 | 7x2,95 | 24,1 | 8,9 | 2 | 1 | 6,16 | 100623 | 1186 | 0,0978 |
| 300/67 | 30х3,50 | 7x3,50 | 24,5 | 10,5 | 2 | 1 | 4,29 | 126270 | 1323 | 0,1000 |
| 330/30 | 48х2,98 | 7x2,30 | 24,8 | 6,9 | 3 | 1 | 11,55 | 88848 | 1152 | 0,0861 |
| 330/43 | 54х2,80 | 7x2,80 | 25,2 | 8,4 | 3 | 1 | 7,71 | 103784 | 1255 | 0,0869 |
| 400/51 | 54х3,05 | 7x3,05 | 27,5 | 9,2 | 3 | 1 | 7,71 | 120481 | 1490 | 0,0733 |
| 400/64 | 26x4,37 | 7x3,40 | 27,7 | 10,2 | 2 | 1 | 6,14 | 129183 | 1572 | 0,0741 |
| 450/56 | 54х3,20 | 7x3,20 | 28,8 | 9,6 | 3 | 1 | 7,71 | 131370 | 1640 | 0,0666 |
| 500/26 | 42х3,90 | 7x2,20 | 30,0 | 6,6 | 3 | 1 | 18,86 | 112548 | 1592,0 | 0,0575 |
| 500/64 | 54х3,40 | 7x3,40 | 30,6 | 10,2 | 3 | 1 | 7,71 | 148257 | 1852,0 | 0,0588 |
| 550/71 | 54х3,60 | 7x3,60 | 32,4 | 10,8 | 3 | 1 | 7,71 | 166164 | 2076,0 | 0,0526 |
