ААШв 3х240

ААШв 10 кВ 3x240 Кабель ААШв 10 3*240 Силовий кабель ААшв10 кВ три жили на двісті сорок квадрат
ГОСТ 18410-73

Кабелі силові з алюмінієвими струмопровідними жилами, з просоченою паперовою ізоляцією, в алюмінієвій оболонці, із захисним шлангом із ПВХ пластикату

Кабелі застосовуються для прокладання:

• у землі (траншеях) з високою корозійною активністю без блукаючих струмів

• у землі (траншеях) із середньою корозійною активністю, в т.ч. з наявністю блукаючих струмів

• у приміщеннях (тунелях), каналах, кабельних напівповерхах, шахтах, колекторах, виробничих та інших приміщеннях, у т.ч. у сирих, частково затоплюваних приміщеннях, за наявності середовища із середньою та високою корозійною активністю

• у пожежонебезпечних приміщеннях • на спеціальних кабельних естакадах

• мостами

• у шахтах, не небезпечних по газу та пилу; • за відсутності небезпеки механічних пошкоджень в експлуатації

Код пожежної безпеки відповідно до ДСТУ 4809:2007: ПБ100000000

Вироби цієї марки відповідають вимогам:

• стійкість до поширення полум'я при одиночній прокладці

ААШв 3x240(ож)-10 кВ
ГОСТ 18410-73
Кабелі силові з алюмінієвими струмопровідними жилами, з просоченою паперовою ізоляцією, в алюмінієвій оболонці, із захисним шлангом із ПВХ пластикату

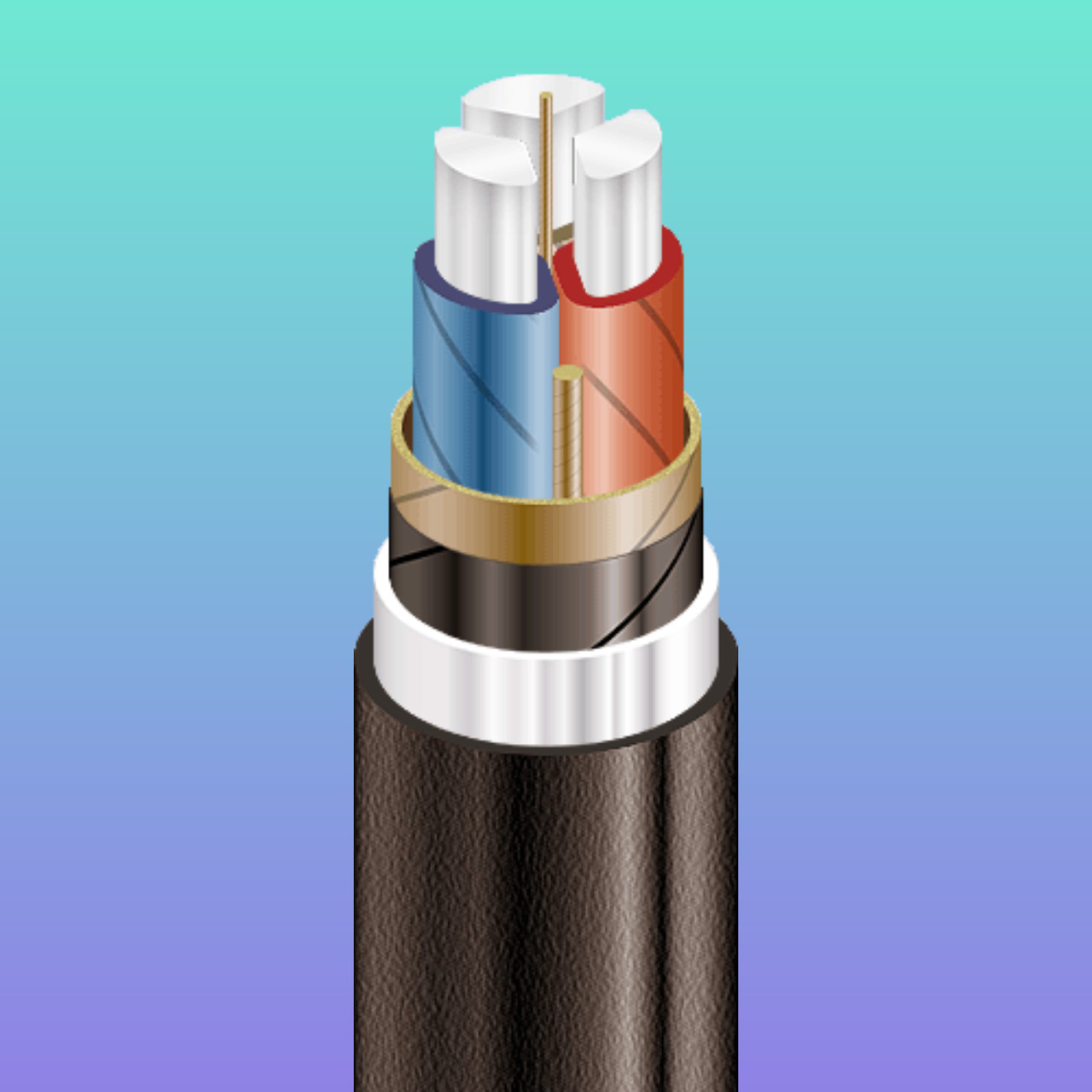

КОНСТРУКЦІЯ:
1 Алюмінієва струмопровідна жила
2 Паперова просочена ізоляція
3 Палять з кабельного паперу
4 Поясна ізоляція
5 Екран з електропровідного паперу
6 Алюмінієва оболонка
7 Випресований захисний шланг із ПВХ пластикату

ААШв 3x240(ож)-10 кВ
ГОСТ 18410-73
Кабелі силові з алюмінієвими струмопровідними жилами, з просоченою паперовою ізоляцією, в алюмінієвій оболонці, із захисним шлангом із ПВХ пластикату
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
Номінальна напруга кВ 10
Число та номінальний переріз струмопровідних жил мм 2 3 x 240
Товщина ізоляції між жилами мм 5.5
Товщина ізоляції жила-оболонка мм 4
Товщина оболонки мм 1.8
Довго допустимі струмові навантаження *
• під час прокладання в повітрі А 347
• при прокладанні в ґрунті А 314
Діапазон робочих температур °С-50. . . +50
Мінімальний радіус вигину при прокладанні мм 1350
Різниця рівнів по трасі прокладки, не більше 15 м
Зовнішній діаметр металевої оболонки (довідково) мм 48
Розрахунковий зовнішній діаметр кабелю (довідково)** мм 54
Маса кабелю (орієнтовно) кг/км 4550
Розрахункова будівельна довжина кабелю та маса брутто при постачанні на барабанах м, т
№ 20: 630 • 3.5
№ 22: 720 • 4.1

Примітки: ЦІНИ УТОЧНЮЙТЕ.

УВАГА! КАБЕЛЬ РІЖЕТЬСЯ І ВІДПРАВЛЯЄТЬСЯ З ПЕРЕДОПЛАТИ 30%-100% ВІД ВАРТІСТЬ ЗАМОВЛЕННЯ АБО САМОВИВОЗ. ЧАС ВІДВАНТАЖЕННЯ У ПОРЯДКУ ЧЕРГИ. БЕЗ ПЕРЕДОПЛАТИ ТОВАР НЕ ВІДВАНТАЖУЄТЬСЯ .

При замовленні будівельну довжину виробу необхідно узгоджувати з виробником* Довго допустимі струмові навантаження розраховані для наступних умов: температура повітря плюс 25°С, температура грунту плюс 15°С, питомий тепловий опір грунту 1.2°Км/Вт, глибина прокладки в грунті 0. м** Можливе відхилення зовнішнього діаметра від розрахункового до ±10%
