Кабель 6 мм для сонячних батарей

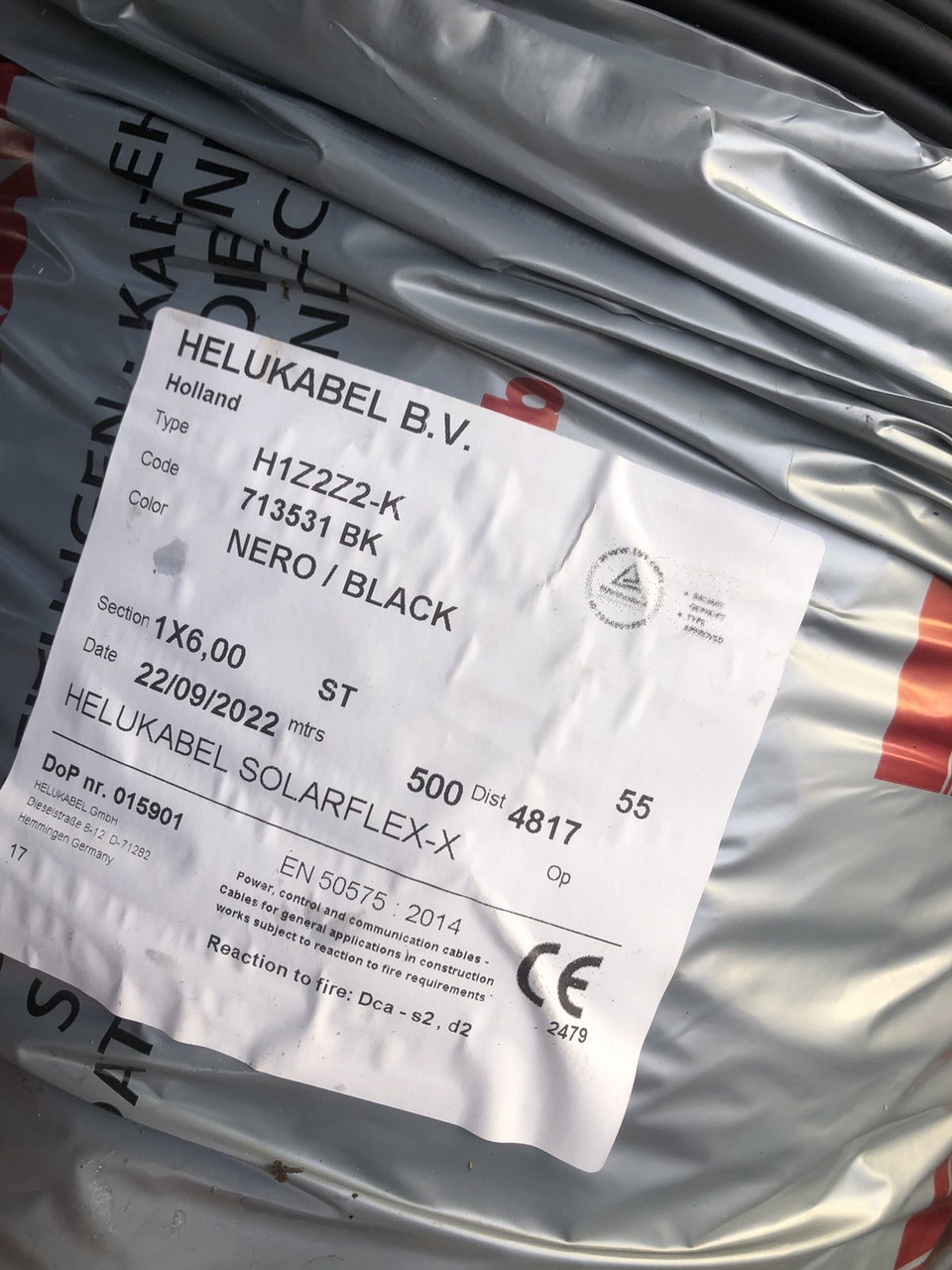

СОНЯЧНИЙ КАБЕЛЬ ДЛЯ СОНЯЧНИХ БАТАРЕЙ H1Z2Z2-K 1Х6

З’ єднаний кабель  (фотоелектричний) PV кабель H1Z2Z2-K) - гнучкий багатожирний ізольований кабель в подвійній оболонці, який призначений для з'єднання фотоелектричних модулів у сонячних електростанціях.

Має спеціальну двошарову ізоляцію, яка допомагає захищати мідні  Лужні Живуть від усіх типів впливу навколишнього середовища (дощ, сніг, мороз, ультрафіолетове випромінювання, температура) Перепади).

1500 в постійному струмі (місце 1000 В)

Проводна лужена мідь

Стійкість до ультрафіолетового випромінювання

Для прямого вкладку в грунті

Підвищена водостійкість і опір ізоляції

Висока витривалість до механічних ефектів

Висока температура

Температура експлуатації: -40... +90 градусів

Від 25- річного терміну служби

Різні кольори для зручності монтажу.

Конструкція

Струмопровідна мідна луджена жила 5 класу гнучкості згідно
ДСТУ EN 60228.
Матеріал ізоляції і оболонки – безгалогенний зшитий компаунд.
Колір оболонки – чорний. Інший колір оболонки – за запитом.

ПРИЗНАЧЕННЯ

Кабель H1Z2Z2-K – це спеціальний кабель для сонячних пане-
лей. Застосовується для з’єднання фотоелектричних модулів, а також
в якості кабелів-подовжувачів для з’єднання окремих модулів з пере-
творювачем постійного струму в змінний; в установках для отримання
енергії сонця; для монтажу на будівлях фотогальванічних електричних
зупинися.
Кабель для сонячних панелей має спеціальну двошарову ізоля-
цію, яка захищає його мідні луджені жили від всіх типів впливу навко-
лишнього середовища (дощ, сніг, ультрафіолетове випромінювання,
озон, температурні перепади).
Його переваги:
• оптимальний зовнішній діаметр, що забезпечує компактну про-
кладку і меншу вагу;
• в разі пожежі знижене поширення вогню і утворення токсичних
димових газів;
• точний контроль довжини при прокладці завдяки маркуванню
метражу по оболонці кабелю;
• є екологічно безпечним продуктом, ізоляція і оболонка кабелю
не містить свинцю і галогенів.

ТЕХНІЧНІ ТА ЕКСПЛУАТАЦІЙНІ
ХАРАКТЕРИСТКИ
Номінальна напруга:
перем. струм.............................................................................................................................................................U0/U: 1,0/1,0 кВ
пост. струм.................................................................................................................................................................U0/U: 1,5/1,5 кВ
Температура експлуатації кабелю............................................................................................................від -40 °С до +90 °С
Тривало допустима температура нагріву жил кабелю при експлуатації...........................................................+120 °С
** Згідно з ДСТУ EN 50618: 2015
Кабелі можуть бути прокладені без додаткового підігріву при температурі..................................не нижче -25 °С
Мінімальний радіус вигину при прокладенні має бути.............................не менше 5 зовнішніх діаметрів кабелю
Кабелі з зовнішнім діаметром до 12 мм поставляються в бухтах або на дерев’яних барабанах.
Кабелі з зовнішнім діаметром більше 12 мм поставляються на дерев’яних барабанах.
Стандартна довжина бухти........................................................................................100 м, інші довжини за узгодженням
Гарантійний термін....................................................................................................................................................................3 роки
Термін експлуатації кабелю...........................................................................................................................не менше 25 років

Фактичні габаритні розміри і вага кабелю можуть відрізнятися від розрахункових.

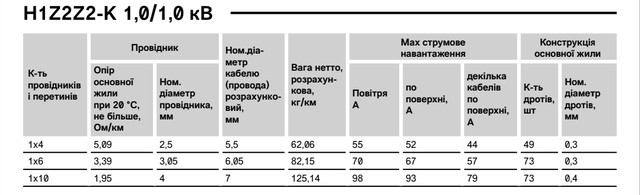

Кількість і діаметр дротів в жилі можуть відрізнятись, за умови дотримання вимог жили до електроопору. Максимальні стру-
мові навантаження вказані для кабелів при нормальному режимі роботи і при 100% коефіцієнті навантаження кабелів. Максимальні
струмові навантаження визначені для прокладки в умовах, якщо:
• температура навколишнього середовища при прокладанні кабелів в повітрі становить +25 °С.
