ВВГ 4х95 ВВГ нг 4х95 ВВГ нгд 4х95
від 2 333 ₴/м
Показати оптові ціниМінімальна сума замовлення на сайті — 300000 грн
- В наявності
- Оптом і в роздріб
ВВГ 4x95 Кабель ВВГ 4*95 Силовий кабель мідний чотири жили на дев'ять п'ять квадратів
ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007
Кабелі силові з мідними ТПЖ, із ізоляцією з ПВХ-пластикунату, із зовнішньою оболонкою з ПВХ пластикату
Кабелі застосовуються для прокладання:• одиночною прокладкою• в приміщеннях, у сухих каналах і тунелях, в умовах агресивного середовища
Можливе виготовлення кабелю з поясною ізоляцією з ПВХ пластикату
Код пожежної безпеки відповідно до ДСТУ 4809:2007: ПБ100000000
Вироби цієї марки відповідають вимогам:
• стійкість до поширення полум'я під час одиночного прокладання
| ВВГ 4x95 ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007 |
|
| Кабелі силові з мідними ТПЖ, із ізоляцією з ПВХ-пластикунату, із зовнішньою оболонкою з ПВХ пластикату | |

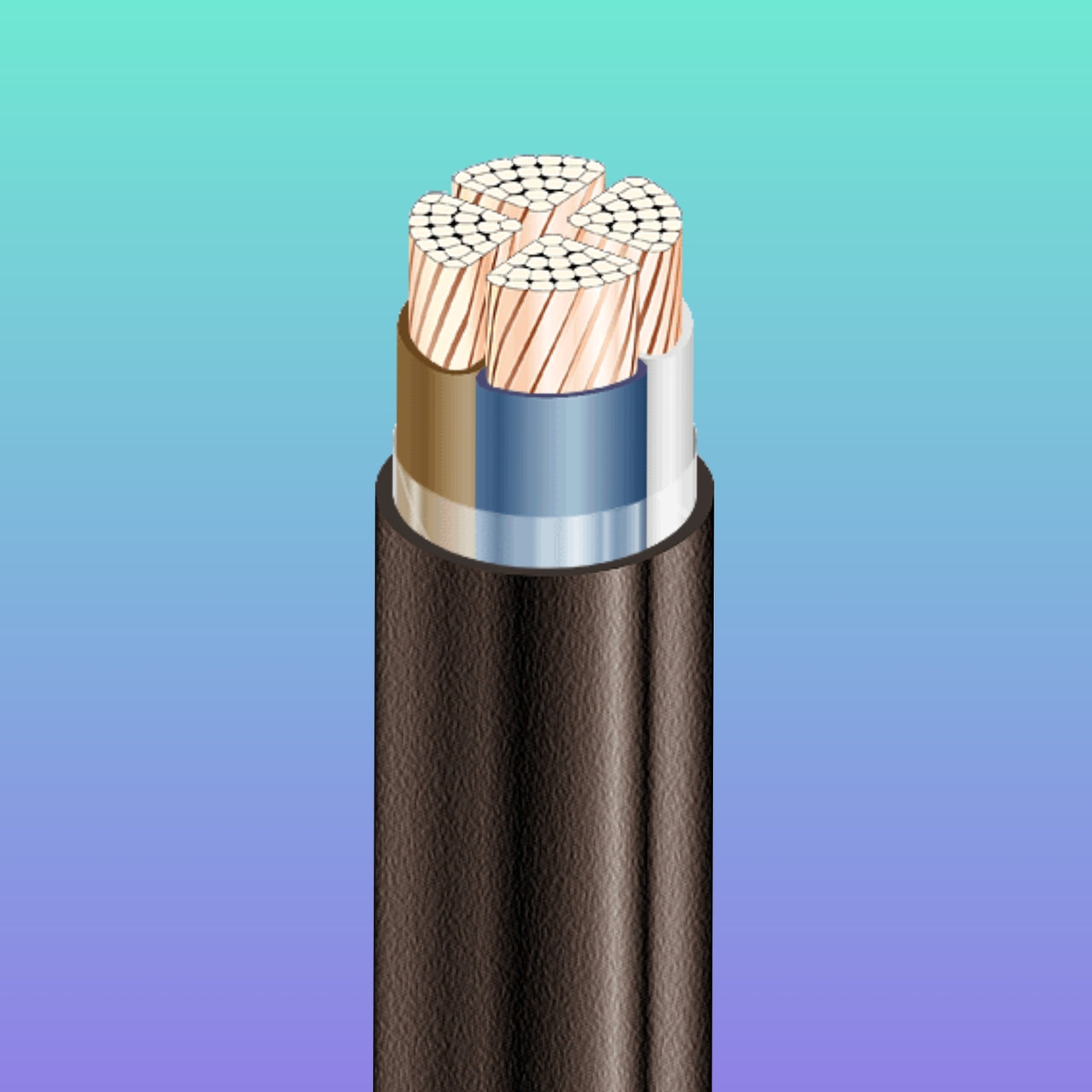

| КОНСТРУКЦИЯ: | |
| 1 | Мідна багатодротова ущільнена струмопровідна жила |
| 2 | Ізоляція з ПВХ пластикату |
| 3 | Зовнішня оболонка з ПВХ пластикату |
| ВВГ 4x95 ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007 |
||||||
| Кабелі силові з мідними ТПЖ, із ізоляцією з ПВХ-пластикунату, із зовнішньою оболонкою з ПВХ пластикату | ||||||
| ТЕХНІЧНІ ХАРАКТЕРИСТИКИ: | ||||||
| Номінальна напруга | кВ | 1 | ||||
| Число та номінальний переріз струмопровідних жил | мм 2 | 4 x 95 | ||||
| Товщина фазної ізоляції | мм | 1.6 | ||||
| Тривало допустимі токові навантаження на змінному струмі промислової частоти * | ||||||
| • під час прокладання в повітрі | А | 242 | ||||
| • під час прокладання в ґрунті | А | 259 | ||||
| Максимально допустима температура жили | ||||||
| • тривало | ° С | +70 | ||||
| • в аварійному режимі | ° С | +90 | ||||
| • у разі короткого замикання | ° С | +160 | ||||
| Діапазон робочих температур | ° С | -50 . . . +50 | ||||
| Мінімальний радіус вигину під час прокладання | мм | 285 | ||||
| Розрахунковий зовнішній діаметр кабелю (праворуч) ** | мм | 38 | ||||
| Маса кабелю (орієнтовно) | кг/км | 4090 | ||||
| Розрахункова будівельна довжина кабелю та маса брутто під час постачання на барабанах | м, т |
|
||||
Примітки: ЦЕНИ ПРИТУЙТЕ.
| Примітки: УВАГА! КОБЕЛЬ РЕЖУЄТЬСЯ І ВІДПОРУЄТЬСЯ ПЗУПЛАТТТЯ 30% -100% ВІД СТОІМОСТИ ЗАКАЗАННЯ АБО СИРОВИ 51. НАГЛЯДУ В ПОРЯДКІ ОЧЕРІДІ. БЕЗ ПРЕДОПЛАТЫ ТОВАР НЕ ОТГРУЖАЕТСЯ . | ||
| Під час замовлення будівельну довжину виробу необхідно погоджувати з виробником | ||
| * Тривало допустимі токові навантаження розраховані під час роботи в чотиридротових мережах із навантаженням у всіх жилах для таких умов: температура повітря плюс 25 °С, температура ґрунту плюс 15 °С,дельний тепловий опір ґрунту 1.2 °К•м/Вт, глибина прокладання в ґрунті 0.7 м | ||
| ** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10 % |
1. ТОКОПРОВОДОВША ЖИЛА — мідна, однодротова або багатодротова, круглої або секторної форми
2. ІЗОЛЯЦІЯ — з полівінілхлоридного пластикату
3. РОЗДОЛІТНИЙ СЛИЙ — у формі обмотки з поліетилентерефталатної плівки (ПЕТ) (допускається відсутність).
4. ОБОЛОЧКА — з полівінілхлоридного пластикату (ПВХ), допускається повторення оболонкою форми скрутки
| Число та номінальний переріз жил, мм2 | Зовнішній діаметр кабелю, мм | Номінальна товщина ізоляції, мм | Маса кабелю, кг/км (орієнти-рівно) | Мінімаль-тний радіус вигину під час прокладання, мм | Тривало допустимі токові навантаження одножильних і багатожильних кабелів на змінному струмі*, А | |
| під час прокладання на повітрі | під час прокладання в землі | |||||
| ВВГ 4*70 | 36 | 1,4 | 2990 | 270 | 196 | 215 |
| ВВГ 4*95с | 35 | 1,5 | 3940 | 263 | 243 | 259 |
| ВВГ 4*120с | 38 | 1,5 | 4810 | 285 | 281 | 295 |
| ВВГ 4*150с | 41 | 1,6 | 5890 | 308 | 322 | 333 |
| ВВГ 4*185с | 45 | 1,7 | 7320 | 338 | 369 | 377 |
| ВВГ 4*240с | 50 | 1,9 | 9220 | 375 | 439 | 438 |
| * Тривало допустимі токові навантаження розраховані для таких умов: температура повітря плюс 25 °С, температура ґрунту плюс 15 °С,дельний тепловий опір ґрунту 1,2 °К•м/Вт, глибина прокладання в ґрунті 0,7 м | ||||||
#ВГ #ВГ4Х120 #ВГ4Х150 #ВГ4Х185 #ВГ4Х240 #ВГ4Х95 #ВГ4Х70 #ВГ4Х50 #ВГ4Х35 #ВГ4Х25 #ВГ4Х16 #ВГ2Х16
#ВГнг #ВГнг4Х120 #ВГнг4Х150 #ВГнг4Х185 #ВГнг4Х240 #ВГнг4Х95 #ВГнг4Х70 #ВВГнг4Х50 #ВГнг4Х35 #ВГнг4Х25 #ВГнг4Х16 #ВГнг2Х16
#ВГнгд #ВГнгд4Х120 #ВГнгд4Х150 #ВГнгд4Х185 #ВГнгд4Х240 #ВГнгд4Х95 #ВГнгд4Х70 #ВГнгд4Х50 #ВГнгд4Х35 #ВГнгд4Х25 #ВГнгд4Х16 #ВГнгд2Х16
#АВВГ #АВВГ4Х120 #АВВГ4Х150 #АВВГ4Х185 #АВВГ4Х240 #АВВГ4Х95 #АВВГ4Х70 #АВВГ4Х50 #АВВГ4Х35 #АВВГ4Х25 #АВВГ4Х16 #АВВГ2Х16 #КАБЕЛЬ #КАБЕЛЬ_КУПИТИ #КУПИТИ_ПРОВОД #КУПИТИКАБЕЛЬ #КАБЕЛЬЦЕНА #СИЛИЙКАБЕЛЬ #ПРОВОК #КУПИТИПРОВОК
| Основні | |
|---|---|
| Виробник | Україна ТД |
| Країна виробник | Україна |
| Тип дроту | Силовий |
| Конструкція кабелю | Жорстка |
| Упаковка | Котушка |
| Маса | 4 кг/м |
| Гарантійний термін | 36 міс |
| Термін служби | 25 років |
| Максимальна допустима температура жили | +70 |
| Застосування | Кабелі застосовуються для прокладання: • одиночною прокладкою• в приміщеннях, у сухих каналах і тунелях, в умовах агресивного середовища |
| товщина фазної ізоляції | 1,6 мм |
| Конструктивні особливості | |
| Кількість жил | 4 |
| Перетин жили | 95 кв.мм |
| Наявність ізоляції | Так |
| Матеріал ізоляції | Вініл |
| Термоізоляція | Полівінілхлорид |
| Тип зовнішньої оболонки | Вологостійка |
| Материал оболочки | Полівінілхлоридний пластикат |
| Колір ізоляції | Чорний |
| Зовнішній діаметр | 38 мм |
| Скрутка жил | Так |
| Форма перерізу | Кругла |
| Матеріал струмопровідної жили | Мідь |
| Механічні характеристики | |
| Мінімальна робоча температура | -50 град. |
| Максимальна робоча температура | 50 град. |
| Мінімальний радіус вигину | 285 мм |
| Електричні характеристики | |
| Номінальне струмове навантаження, не більше | 259 А |
| Номінальна робоча напруга | 1000 В |
| Користувальницькі характеристики | |
| Найменування | кабель мідний чотири жили на дев'яносто п'ять квадратів |
| Да | Так |
| Скручування дроту | Так |
- Ціна: від 2 333 ₴/м
- Спосіб упаковки: КОБІЛЬНИЙ БАРАБАН ПІДДОН БУХТА
