ВВГ 4х240 ВВГнг 4х240 ВВГ нгд 4х240
від 5 827 ₴/м
Показати оптові ціниМінімальна сума замовлення на сайті — 300000 грн
- В наявності
- Оптом і в роздріб
ВВГ 4x240
ГОСТ 16442-80, ТУ У 31.3-00214534-048:2007Кабелі силові з мідними ТПЖ, з ізоляцією з ПВХ пластикату, із зовнішньою оболонкою із ПВХ пластикату
Кабелі застосовуються для прокладання: • одиночною прокладкою• в приміщеннях, у сухих каналах і тунелях, в умовах агресивного середовища
Можливе виготовлення кабелю з поясною ізоляцією з ПВХ пластикату Код пожежної безпеки відповідно до ДСТУ 4809:2007: ПБ100000000
Вироби цієї марки відповідають вимогам:• стійкість до поширення полум'я під час одиночного прокладання
ВВГ 4x240 ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007 |
|
Кабелі силові з мідними ТПЖ із ізоляцією з ПВХ-пластикунату, із зовнішньою оболонкою з ПВХ пластикату | |

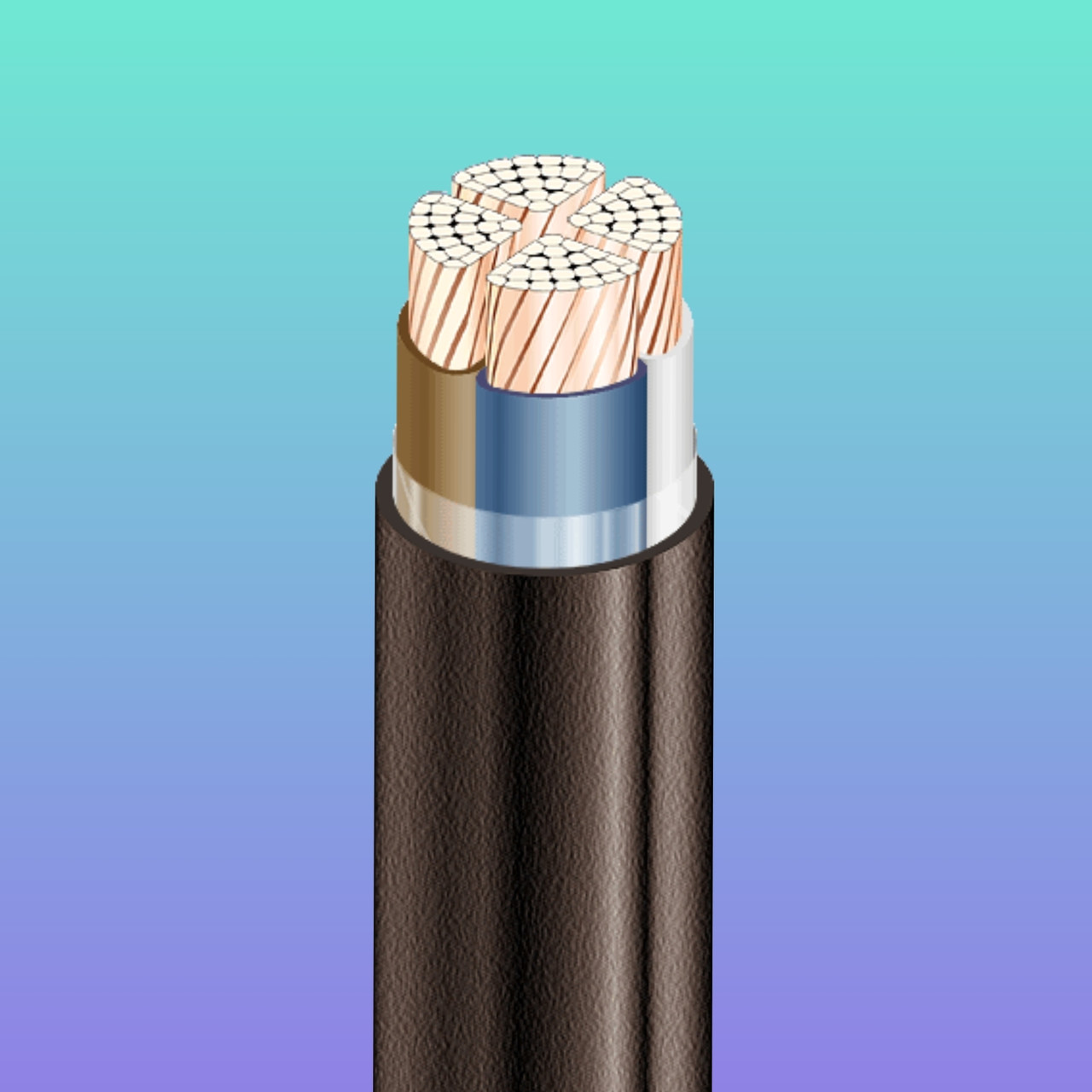

КОНСТРУКЦИЯ: | |
1 | Мідна багатодротова ущільнена струмопровідна жила |
2 | Ізоляція з ПВХ пластикату |
3 | Зовнішня оболонка з ПВХ пластикату |
ВВГ 4x240 ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007 |
||||||
Кабелі силові з мідними ТПЖ із ізоляцією з ПВХ-пластикунату, із зовнішньою оболонкою з ПВХ пластикату | ||||||
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ: | ||||||
Номінальна напруга | кВ | 1 | ||||
Число та номінальний переріз струмопровідних жил | мм 2 | 4x 240 | ||||
Товщина фазної ізоляції | мм | 2.2 | ||||
Тривало допустимі токові навантаження на змінному струмі промислової частоти * | ||||||
• під час прокладання в повітрі | А | 472 | ||||
• під час прокладання в ґрунті | А | 471 | ||||
Максимально допустима температура жили | ||||||
• тривало | ° С | +70 | ||||
• в аварійному режимі | ° С | +90 | ||||
• у разі короткого замикання | ° С | +160 | ||||
Діапазон робочих температур | ° С | -50 . . . +50 | ||||
Мінімальний радіус вигину під час прокладання | мм | 367.5 | ||||
Розрахунковий зовнішній діаметр кабелю (праворуч) ** | мм | 60 | ||||
Маса кабелю (орієнтовно) | кг/км | 10000 | ||||
Розрахункова будівельна довжина кабелю та маса брутто під час постачання на барабанах | м, т |
|
Примітки: ЦЕНИ ПРИТУЙТЕ.
Примітки: УВАГА! КОБЕЛЬ РЕЖУЄТЬСЯ І ВІДПОРУЄТЬСЯ ПЗУПЛАТТТЯ 30% -100% ВІД СТОІМОСТИ ЗАКАЗАННЯ АБО СИРОВИ 51. НАГЛЯДУ В ПОРЯДКІ ОЧЕРІДІ. БЕЗ ПРЕДОПЛАТЫ ТОВАР НЕ ОТГРУЖАЕТСЯ . | ||
Під час замовлення будівельну довжину виробу необхідно погоджувати з виробником | ||
* Тривало допустимі токові навантаження розраховані для таких умов: температура повітря плюс 25 °С, температура ґрунту плюс 15 °С,дельний тепловий опір ґрунту 1.2 °К•м/Вт, глибина прокладання в ґрунті 0.7 м | ||
** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10 % |
1. ТОКОПРОВОДОВША ЖИЛА — мідна, однодротова або багатодротова, круглої або секторної форми
2. ІЗОЛЯЦІЯ — з полівінілхлоридного пластикату
3. РОЗДОЛІТНИЙ СЛИЙ — у формі обмотки з поліетилентерефталатної плівки (ПЕТ) (допускається відсутність).
4. ОБОЛОЧКА — з полівінілхлоридного пластикату (ПВХ), допускається повторення оболонкою форми скрутки
Число та номінальний переріз жил, мм2 | Зовнішній діаметр кабелю, мм | Номінальна товщина ізоляції, мм | Маса кабелю, кг/км (орієнти-рівно) | Мінімаль-тний радіус вигину під час прокладання, мм | Тривало допустимі токові навантаження одножильних і багатожильних кабелів на змінному струмі*, А | |
під час прокладання на повітрі | під час прокладання в землі | |||||
ВВГ 4*70 | 36 | 1,4 | 2990 | 270 | 196 | 215 |
ВВГ 4*95с | 35 | 1,5 | 3940 | 263 | 243 | 259 |
ВВГ 4*120с | 38 | 1,5 | 4810 | 285 | 281 | 295 |
ВВГ 4*150с | 41 | 1,6 | 5890 | 308 | 322 | 333 |
ВВГ 4*185с | 45 | 1,7 | 7320 | 338 | 369 | 377 |
ВВГ 4*240с | 50 | 1,9 | 9220 | 375 | 439 | 438 |
* Тривало допустимі токові навантаження розраховані для таких умов: температура повітря плюс 25 °С, температура ґрунту плюс 15 °С,дельний тепловий опір ґрунту 1,2 °К•м/Вт, глибина прокладання в ґрунті 0,7 м |
#ВГ #ВГ4Х120 #ВГ4Х150 #ВГ4Х185 #ВГ4Х240 #ВГ4Х95 #ВГ4Х70 #ВГ4Х50 #ВГ4Х35 #ВГ4Х25 #ВГ4Х16 #ВГ2Х16
#ВГнг #ВГнг4Х120 #ВГнг4Х150 #ВГнг4Х185 #ВГнг4Х240 #ВГнг4Х95 #ВГнг4Х70 #ВВГнг4Х50 #ВГнг4Х35 #ВГнг4Х25 #ВГнг4Х16 #ВГнг2Х16
#ВГнгд #ВГнгд4Х120 #ВГнгд4Х150 #ВГнгд4Х185 #ВГнгд4Х240 #ВГнгд4Х95 #ВГнгд4Х70 #ВГнгд4Х50 #ВГнгд4Х35 #ВГнгд4Х25 #ВГнгд4Х16 #ВГнгд2Х16
#АВВГ #АВВГ4Х120 #АВВГ4Х150 #АВВГ4Х185 #АВВГ4Х240 #АВВГ4Х95 #АВВГ4Х70 #АВВГ4Х50 #АВВГ4Х35 #АВВГ4Х25 #АВВГ4Х16 #АВВГ2Х16 #КАБЕЛЬ #КАБЕЛЬ_КУПИТИ #КУПИТИ_ПРОВОД #КУПИТИКАБЕЛЬ #КАБЕЛЬЦЕНА #СИЛОВИЙКАБЕЛЬ #ПРОВОД #КУПИТИПРОВОК
Основні | |
---|---|
Виробник | Україна ТД |
Країна виробник | Україна |
Тип дроту | Силовий |
Конструкція кабелю | Жорстка |
Упаковка | Котушка |
Маса | 10 кг/м |
Гарантійний термін | 36 міс |
Термін служби | 25 років |
Максимальна допустима температура жили | +70 |
Застосування | Кабелі застосовуються для прокладання: • одиночною прокладкою• в приміщеннях, у сухих каналах і тунелях, в умовах агресивного середовища |
товщина фазної ізоляції | 2.2 мм |
Конструктивні особливості | |
Кількість жил | 4 |
Перетин жили | 240 кв.мм |
Наявність ізоляції | Так |
Тип зовнішньої оболонки | Вологостійка |
Зовнішній діаметр | 60 мм |
Скрутка жил | Так |
Матеріал струмопровідної жили | Мідь |
Колір ізоляції | Чорний |
Материал оболочки | Полівінілхлоридний пластикат |
Форма перерізу | Кругла |
Матеріал ізоляції | Вініл |
Термоізоляція | Полівінілхлорид |
Механічні характеристики | |
Мінімальна робоча температура | -50 град. |
Максимальна робоча температура | 50 град. |
Мінімальний радіус вигину | 370 мм |
Електричні характеристики | |
Номінальне струмове навантаження, не більше | 471 А |
Номінальна робоча напруга | 1000 В |
Користувальницькі характеристики | |
Найменування | кабель мідний чотири жили на двості сорок квадрат |
Да | Так |
Скручування дроту | Так |
- Ціна: від 5 827 ₴/м
- Спосіб упаковки: КОБІЛЬНИЙ БАРАБАН ПІДДОН
