АВББШВ 4х150 силовий кабель броньований

СИЛОВИЙ КАБЕЛЬ БРОНЬОВАНИЙ АВБбШв  КАБЕЛЬ БРОНЬОВАНИЙ АЛЮМІНІЄВИЙ

КАБЕЛЬ ДЛЯ ПРОКЛАДАННЯ В ЗЕМЛІ

АВБбШв 4x150 АВББШв 4*150 Кабель броньований чотири жили на сто п'ятдесят квадрат
ГОСТ 16442-80, ТУ У 31.3-00214534-048:2007
Кабелі силові з алюмінієвими ТПЗ, із ізоляцією із ПВХ пластикату, броньовані сталевими оцинкованими стрічками, із захисним шлангом із ПВХ пластикату
Кабелі застосовуються для прокладання:
• одиночною прокладкою
• у приміщеннях, у сухих каналах та тунелях, в умовах агресивного середовища
• у місцях, де можливі механічні на кабель, в т.ч. незначні зусилля, що розтягують
Можливе виготовлення кабелю з багатодротовими струмопровідними жилами
Можливе виготовлення кабелю з неоцинкованою бронею, покритою шаром бітуму та ПЕТ плівкою
Можливе виготовлення кабелю з поясною ізоляцією із ПВХ пластикату.
Код пожежної безпеки відповідно до ДСТУ 4809:2007: ПБ100000000
Вироби цієї марки відповідають вимогам:
• стійкість до поширення полум'я при одиночній прокладці
АВБбШв 4x150 -1
ГОСТ 16442-80, ТУ У 31.3-00214534-048:2007
Кабелі силові з алюмінієвими ТПЗ, із ізоляцією із ПВХ пластикату, броньовані сталевими оцинкованими стрічками, із захисним шлангом із ПВХ пластикату

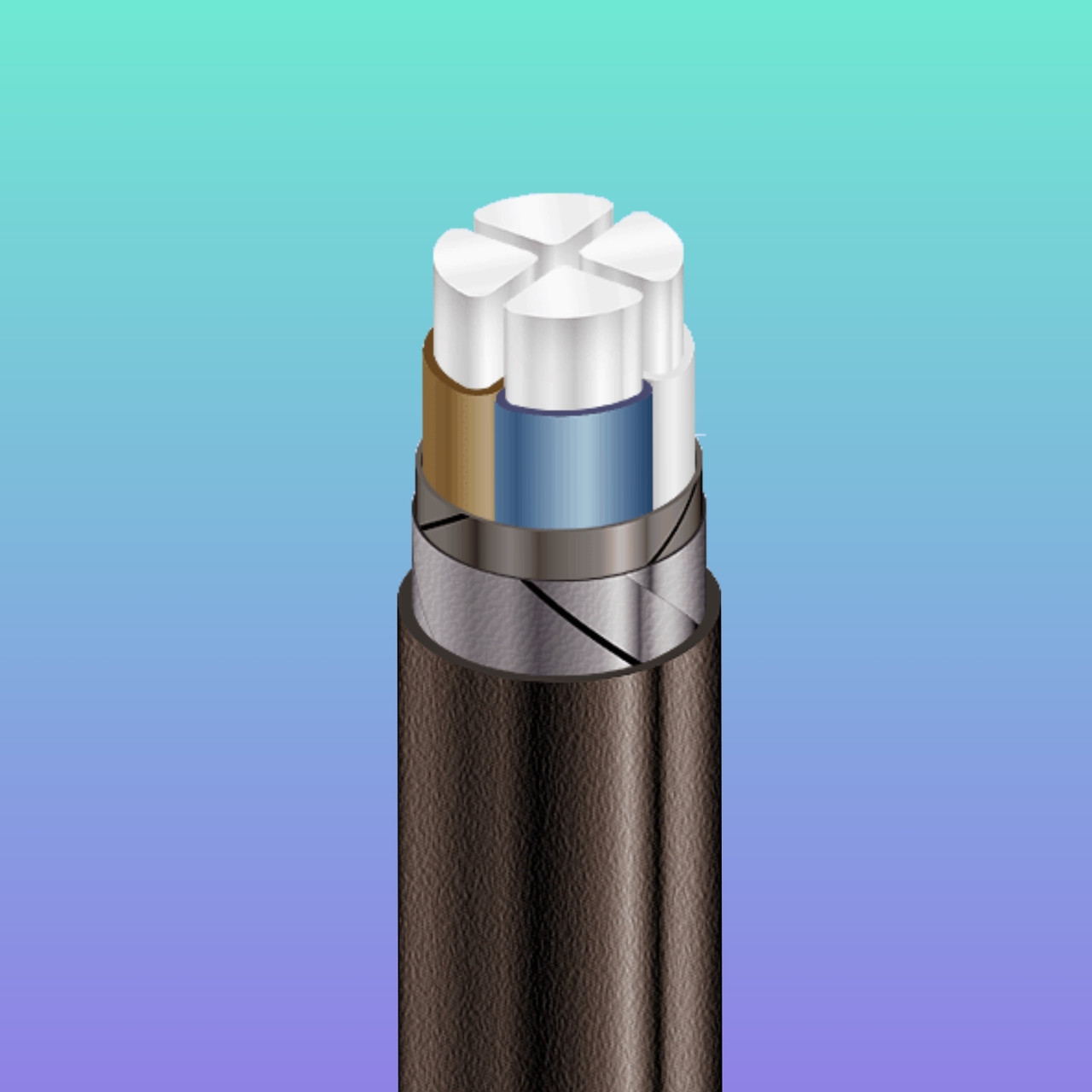

КОНСТРУКЦІЯ:
1 Алюмінієва струмопровідна жила
2 Ізоляція з ПВХ пластикату
3 Стрічкова поясна ізоляція
4 Броня з двох сталевих оцинкованих стрічок
5
Випресований захисний шланг із ПВХ пластикату

АВБбШв 4x150 -1
ГОСТ 16442-80, ТУ У 31.3-00214534-048:2007
Кабелі силові з алюмінієвими ТПЗ, із ізоляцією із ПВХ пластикату, броньовані сталевими оцинкованими стрічками, із захисним шлангом із ПВХ пластикату
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
Номінальна напруга кВ 1
Число та номінальний переріз струмопровідних жил мм 2 4 x 150
Товщина фазної ізоляції мм 1.8
Довго допустимі струмові навантаження на змінному струмі промислової частоти *
• під час прокладання в повітрі А 242
• при прокладанні в ґрунті А 254
Максимально допустима температура жили
• довгостроково ° С +70
• в аварійному режимі ° С +90
• при короткому замиканні ° С +160
Діапазон робочих температур °С-50. . . +50
Мінімальний радіус вигину при прокладанні мм 337.5
Розрахунковий зовнішній діаметр кабелю (довідково)** мм 45
Маса кабелю (орієнтовно) кг/км 2980
Розрахункова будівельна довжина кабелю та маса брутто при постачанні на барабанах м, т
№ 16а: 480 • 1.7
№ 18:  550 • 2.1
№ 20: 870 3.2

Примітки: УВАГА! КАБЕЛЬ РІЖЕТЬСЯ І ВІДПРАВЛЯЄТЬСЯ З ПЕРЕДОПЛАТИ 30%-100% ВІД ВАРТІСТЬ ЗАМОВЛЕННЯ АБО САМОВИВОЗ. ЧАС ВІДВАНТАЖЕННЯ У ПОРЯДКУ ЧЕРГИ. БЕЗ ПЕРЕДОПЛАТИ ТОВАР НЕ ВІДВАНТАЖУЄТЬСЯ .
При замовленні будівельної довжини виробу необхідно погоджувати з виробником
* Довго допустимі струмові навантаження розраховані при роботі в чотирипровідних мережах з навантаженням у всіх жилах для наступних умов: температура повітря плюс 25°С, температура ґрунту плюс 15°С, питомий тепловий опір ґрунту 1.2°Км/Вт, глибина прокладки в ґрунті 0.7 м
** Можливе відхилення зовнішнього діаметра від розрахункового до ±10%
