ВВГ 5х4 ВВГнг 5х4 ВВГ нгд 5х4
від 173 ₴/м
Показати оптові ціни- В наявності
- Оптом і в роздріб
|

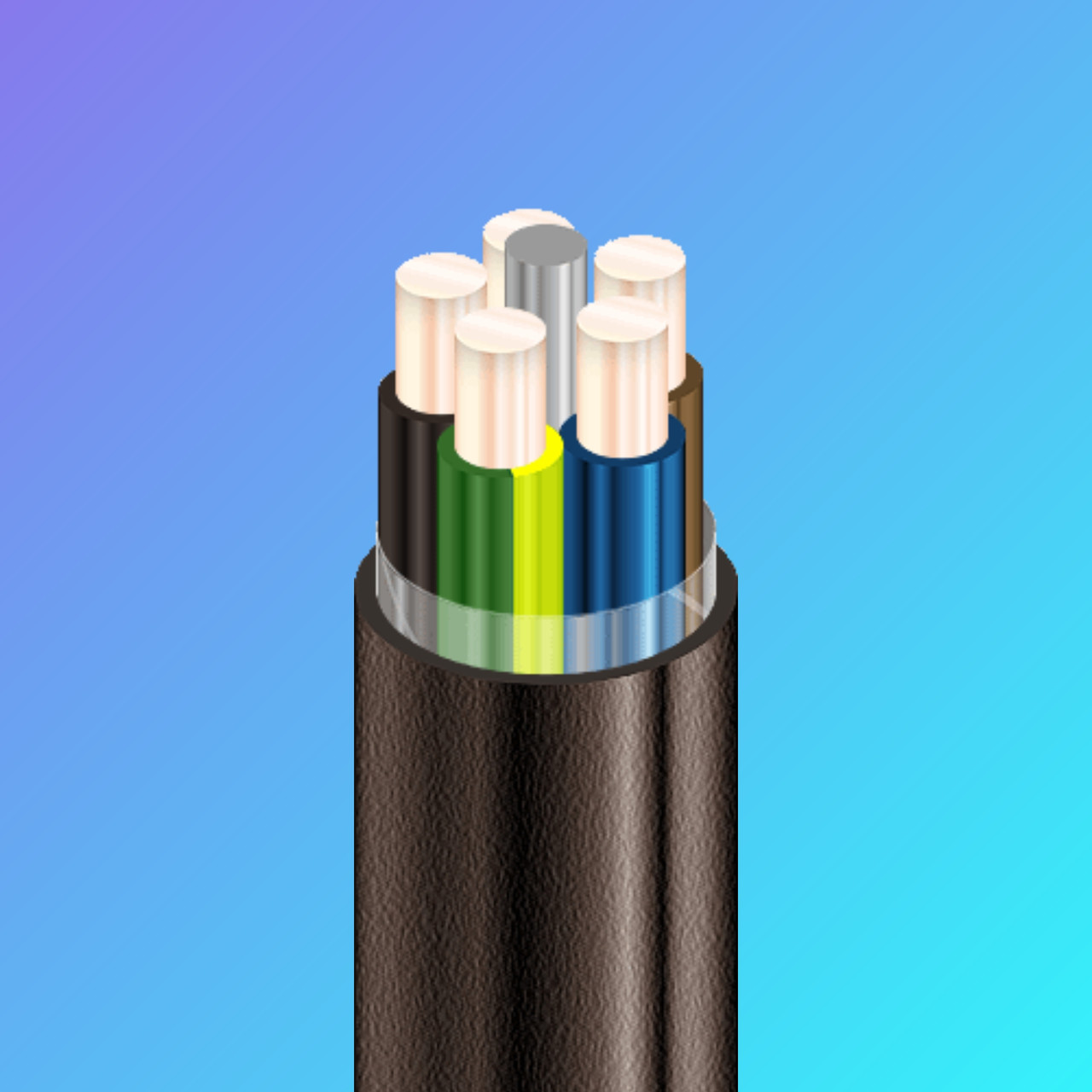

ВВГ 5x4 Кабель мідний п'ять жил на чотири квадрат ВВГ 5*4 |
||
| Кабелі силові з мідними ТПЖ, із ізоляцією з ПВХ-пластикунату, із зовнішньою оболонкою з ПВХ пластикату | ||
| Кабелі застосовуються для прокладання: | ||
| • одиночною прокладкою | ||
| • в приміщеннях, у сухих каналах і тунелях, в умовах агресивного середовища | ||
| Можливе виготовлення кабелю з поясною ізоляцією з ПВХ пластикату | ||
| Код пожежної безпеки відповідно до ДСТУ 4809:2007: ПБ100000000 | ||
| Вироби цієї марки відповідають вимогам: | ||
|
• стійкість до поширення полум'я під час одиночного прокладання |
||
| ВВГ 5x4 ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007 |
|
| Кабелі силові з мідними ТПЖ, із ізоляцією з ПВХ-пластикунату, із зовнішньою оболонкою з ПВХ пластикату | |
| КОНСТРУКЦИЯ: | |
| 1 | Мідна струмопровідна жила |
| 2 | Ізоляція з ПВХ пластикату |
| 3 | Джгут із ПВХ пластикату |
| 4 | Обмотка ПЕТ плівкою |
| 5 | Зовнішня оболонка з ПВХ пластикату |
| ВВГ 5x4 ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007 |
||
| Кабелі силові з мідними ТПЖ, із ізоляцією з ПВХ-пластикунату, із зовнішньою оболонкою з ПВХ пластикату | ||
| Кабелі застосовуються для прокладання: | ||
| • одиночною прокладкою | ||
| • в приміщеннях, у сухих каналах і тунелях, в умовах агресивного середовища | ||
| Можливе виготовлення кабелю з поясною ізоляцією з ПВХ пластикату | ||
| Код пожежної безпеки відповідно до ДСТУ 4809:2007: ПБ100000000 | ||
| Вироби цієї марки відповідають вимогам: | ||
| • стійкість до поширення полум'я під час одиночного прокладання | ||
| ВВГ 5x4 ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007 |
||||
| Кабелі силові з мідними ТПЖ, із ізоляцією з ПВХ-пластикунату, із зовнішньою оболонкою з ПВХ пластикату | ||||
| ТЕХНІЧНІ ХАРАКТЕРИСТИКИ: | ||||
| Номінальна напруга | кВ | 1 | ||
| Число та номінальний переріз струмопровідних жил | мм 2 | 5 x 4 | ||
| Товщина фазної ізоляції | мм | 1 | ||
| Тривало допустимі токові навантаження на змінному струмі промислової частоти * | ||||
| • під час прокладання в повітрі | А | 33 | ||
| • під час прокладання в ґрунті | А | 43 | ||
| Максимально допустима температура жили | ||||
| • тривало | ° С | +70 | ||
| • в аварійному режимі | ° С | +90 | ||
| • у разі короткого замикання | ° С | +160 | ||
| Діапазон робочих температур | ° С | -50 . . . +50 | ||
| Мінімальний радіус вигину під час прокладання | мм | 120 | ||
| Розрахунковий зовнішній діаметр кабелю (праворуч) ** | мм | 16 | ||
| Маса кабелю (орієнтовно) | кг/км | 340 | ||
| Розрахункова будівельна довжина кабелю та маса брутто під час постачання на барабанах | м, т |
|
||
Примітки: ЦЕНИ ПРИТУЙТЕ.
Примітки: УВАГА! КОБЕЛЬ РЕЖУЄТЬСЯ І ВІДПОРУЄТЬСЯ ПЗУПЛАТТТЯ 30% -100% ВІД СТОІМОСТИ ЗАКАЗАННЯ АБО СИРОВИ 51. НАГЛЯДУ В ПОРЯДКІ ОЧЕРІДІ. БЕЗ ПРЕДОПЛАТЫ ТОВАР НЕ ОТГРУЖАЕТСЯ .
Під час замовлення будівельну довжину виробу необхідно погоджувати з виробником* Тричі допустимі струмові навантаження розраховані для таких умов: температура повітря плюс 25 °С, температура ґрунту плюс 15 °С,дельний тепловий опір ґрунту 1.2 °К•м/Вт, глибина прокладання в ґрунті 0.7 м** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10 %
1. ЖГУТ із полівінілхлоридного пластикату (ПВХ).
2. ТОКОПРОВОДОВША ЖИЛА — мідна, однодротова або багатодротова, круглої форми.
3. ІЗОЛЯЦІЯ — з полівінілхлоридного пластикату.
4. РОЗДОЛІТНИЙ СЛИЙ — у формі обмотки з поліетилентерефталатної плівки (ПЕТ) (допускається відсутність).
5. НАРУЖНА ПОТУЖКА — з полівінілхлоридного пластикату, допускається повторення оболонкою форми скрутки.
| Число та номінальний переріз жил, мм2 | Зовнішній діаметр кабелю, мм | Номінальна товщина ізоляції, мм | Маса кабелю, кг/км (орієнти-рівно) | Мінімаль-тний радіус вигину під час прокладання, мм | Тривало допустимі токові навантаження на змінному струмі*, А | |
| під час прокладання на повітрі | під час прокладання в землі | |||||
| ВВГ 5х2,5 | 11 | 0,6 | 210 | 83 | 25 | 33 |
| ВВГ 5х4 | 13 | 0,7 | 310 | 98 | 33 | 44 |
| ВВГ 5х6 | 14 | 0,7 | 420 | 105 | 43 | 55 |
| ВВГ 5х10 | 17 | 0,9 | 660 | 128 | 59 | 73 |
| ВВГ 5х16 | 20 | 0,9 | 940 | 150 | 78 | 95 |
| ВВГ 5х25 | 27 | 1,1 | 1500 | 203 | 104 | 124 |
| ВВГ 5х35 | 30 | 1,1 | 1980 | 225 | 127 | 147 |
| ВВГ 5х50 | 34 | 1,2 | 2660 | 255 | 155 | 174 |
| * Тривало допустимі токові навантаження розраховані для таких умов: температура повітря плюс 25 °С, температура ґрунту плюс 15 °С,дельний тепловий опір ґрунту 1,2 °К•м/Вт, глибина прокладання в ґрунті 0,7 м | ||||||
#ВГ #ВГ4Х120 #ВГ4Х150 #ВГ4Х185 #ВГ4Х240 #ВГ4Х95 #ВГ4Х70 #ВГ4Х50 #ВГ4Х35 #ВГ4Х25 #ВГ4Х16 #ВГ2Х16
#ВГнг #ВГнг4Х120 #ВГнг4Х150 #ВГнг4Х185 #ВГнг4Х240 #ВГнг4Х95 #ВГнг4Х70 #ВВГнг4Х50 #ВГнг4Х35 #ВГнг4Х25 #ВГнг4Х16 #ВГнг2Х16
#ВГнгд #ВГнгд4Х120 #ВГнгд4Х150 #ВГнгд4Х185 #ВГнгд4Х240 #ВГнгд4Х95 #ВГнгд4Х70 #ВГнгд4Х50 #ВГнгд4Х35 #ВГнгд4Х25 #ВГнгд4Х16 #ВГнгд2Х16
#вг 4х10 #вг4х4 #ввг4х6 #ввг5х6 #ввг5х4 #ввг5х10 #ввг5х16 #вг5х25 #ввг5х35 #ввг #ввгнг #ввгнгд #мідний кабель #силовий кабель
#аввг5х10 #аввг5х16 #аввг5х25 #аввг5х35 #аввг5х50 #аввг5х70 #аввг5х95 #аввг5х120 #аввг5х150 #авг5х185 #аввг5х240 #ввг5х10 #ввг5х16 #вг5х25 #ввг5х35 #ввг5х50 #ввг5х70 #вг5х95 #ввг5х120 #ввг5х150 #ввг5х185 #вг5х240 #ввгнгд5х10 #ввгнгд5х16 #ввгнгд5х25 #ввгнгд5х35 #ввгнгд5х50 #ввгнгд5х70 #ввгнгд5х95 #ввгнгд5х120 #ввгнгд5х150 #ввгнгд5х185 #вгнг95х240 #авгня95х10 #авгд5х16 #авгняг95х25 #авгняг95х35 #авгніг95х50 #авгд5х70 #авгня95х95 #авгд5х120 #аввгнгд5х150 #авгд55х185 #авгд55х240
| Основні атрибути | |
|---|---|
| Виробник | Україна ТД |
| Країна виробник | Україна |
| Користувальницькі характеристики | |
| Гарантійний термін | 36 |
| Упаковка | Котушка |
| Термін служби | 25 |
| Конструкція кабелю | Жорстка |
| Тип дроту | Силовий |
| Тип зовнішньої оболонки | Вологостійка |
| Механічні характеристики | |
| Максимальний радіус вигину | 120 мм |
- Ціна: від 173 ₴/м
- Спосіб упаковки: БУХТА ПІДДОН КОБІЛЬНИЙ БАРАБАН
