ВББШВ 4х120 ВББШВ нг 4х120 ВББШВ нгд 4х120 Кабель бронований 4*120 Кабель силовий 4*120
від 3 547 ₴/м
Показати оптові ціниМінімальна сума замовлення на сайті — 300000 грн
- В наявності
- Оптом і в роздріб
ВБбШв 4х120 ВББШВ 4*120 Кабель мідний броньований чотири на сто двадцять квадрат
ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007
Кабелі силові з мідними ТПЖ із ізоляцією з ПВХ-пластикуата, броньовані сталевими оцинкованими стрічками, із захисним шлангом із ПВХ-пластикутату
Кабелі застосовуються для прокладання:
• одиночною прокладкою
• в приміщеннях, у сухих каналах і тунелях, в умовах агресивного середовища
• в місцях, де можливі механічні дії на кабель, зокрема незначні зусилля, що розтягують
Можливе виготовлення кабелю з неоцинкованою бронею, покритою шаром бітуму та ПЕТ плівкою
Можливе виготовлення кабелю з поясною ізоляцією з ПВХ пластикату
Код пожежної безпеки відповідно до ДСТУ 4809:2007: ПБ100000000 Вироби цієї марки відповідають вимогам:• стійкість до поширення полум'я під час одиночної прокладки
ВБбШв 4x120
ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007
Кабелі силові з мідними ТПЖ із ізоляцією з ПВХ-пластикуата, броньовані сталевими оцинкованими стрічками, із захисним шлангом із ПВХ-пластикутату

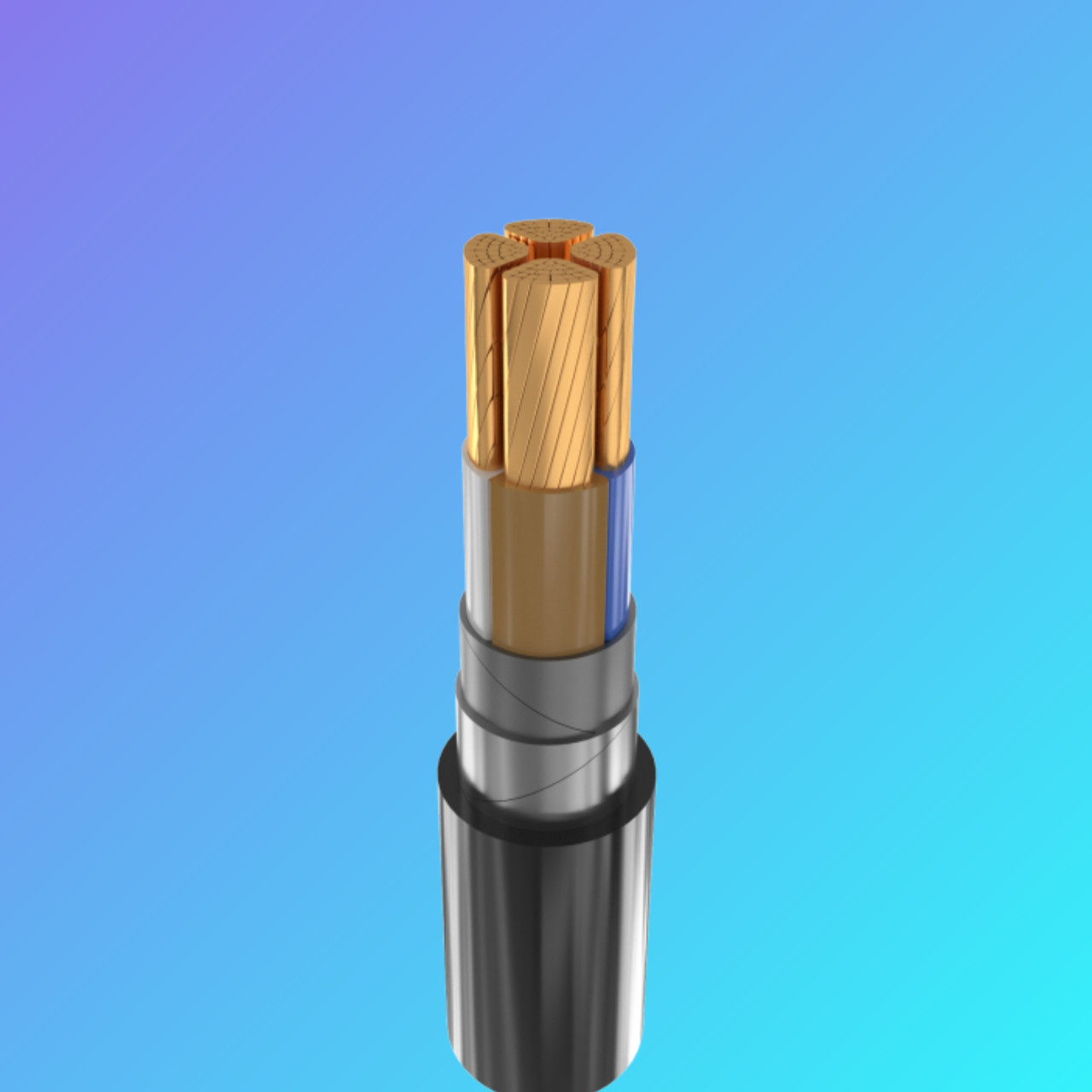

КОНСТРУКЦИЯ:
1 Мідна багатодротова ущільнена струмопровідна жила
2 Ізоляція з ПВХ-пластикунату
3 Стрічкова поясна ізоляція
4 Броня з двох сталевих оцинкованих стрічок
5 Випресований захисний шланг із ПВХ пластикату
ВБбШв 4x120
ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007 К
абілі силові з мідними ТПЖ із ізоляцією з ПВХ-пластикуму, броньовані сталевими оцинкованими стрічками, із захисним шлангом із ПВХ-пластикутату
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
Номінальна напруга кВ 1
Число та номінальний переріз струмопровідних жил мм 2 4 x 120
Товщина фазної ізоляції мм 1.6
Тривало допустимі токові навантаження на змінному струмі промислової частоти *
• під час прокладання в повітрі А 280
• під час прокладання в ґрунті А 294
Максимально допустима температура жили
• тривало °C +70
• в аварійному режимі °C +90 •
за короткого замикання °C +160
Діапазон робочих температур °C -50... +50
Мінімальний радіус вигину під час прокладання мм 322.5
Розрахунковий зовнішній діаметр кабелю (праворуч) ** мм 43
Маса кабелю (орієнтовно) кг/км 5560
Розрахована будівельна довжина кабелю та маса брутто під час постачання на барабанах м, т No 16а: 520 • 3.2 No 18: 600 • 3.8 No 20: 960 • 6.0
Примітки: Під час замовлення будівельну довжину виробу необхідно погоджувати з виробником * Тривало допустимі токові навантаження розраховані під час роботи в чотиридротових мережах із навантаженням у всіх жилах для таких умов: температура повітря плюс 25 °С, температура ґрунту плюс 15 °C, питомий тепловий опір ґрунту 1.2 °C/Вт, глибина прокладання в ґрунті 0.7 м** Можливо відхилення зовнішнього діаметра від розрахунку до ± 10%
1.ТОКОПРОВОДЯЧНА ЖИЛА мідна, багатодротова, круглої або секторної форми.
2. ВИКОРИСТАННЯ з полівінілхлоридного пластикату.
3.ПОЯСНА ІЗОЛЯЦІЯ з полівінілхлоридного пластикату.
4.БРОНЯ зі сталевих поцинкованих стрічок.
5. ВИПРЕСОВАНИЙ захисний шланг із полівінілхлоридного пластикату
Число та номінальний переріз жил, мм2 | Зовнішній діаметр кабелю, мм | Номінальна товщина ізоляції, мм | Маса кабелю, кг/км (орієнти-рівно) | Мінімаль-тний радіус вигину під час прокладання, мм | Тривало допустимі токові навантаження багатожильних кабелів на змінному струмі*, А | |
під час прокладання на повітрі | під час прокладання в землі | |||||
ВБбШв 4х70 | 40 | 1,4 | 3490 | 300 | 196 | 215 |
ВБбШв 4х95с | 38 | 1,5 | 4410 | 285 | 243 | 259 |
ВБбШв 4х120с | 41 | 1,5 | 5330 | 308 | 281 | 295 |
ВБбШв 4х150с | 45 | 1,6 | 6500 | 338 | 322 | 333 |
ВБбШв 4х185с | 49 | 1,7 | 7940 | 368 | 369 | 377 |
ВБбШв 4х240с | 54 | 1,9 | 9910 | 405 | 439 | 438 |
* Тривало допустимі токові навантаження розраховані для таких умов: температура повітря плюс 25 °С, температура ґрунту плюс 15 °С,дельний тепловий опір ґрунту 1,2 °К•м/Вт, глибина прокладання в ґрунті 0,7 м |
#ВБШВ4Х16 #ВБШВ4Х25 #ВБШВ4Х35 #ВББШВ4Х50 #ВБШВ4Х70 #ВБШВ4Х95 #ВБШВ4Х120 #ВБШВ4Х185 #ВБШВ4Х240
#авбшв4х95 #авбшв4Х120 #авбшв4Х150 #авбшв4Х185 #авбшв4Х240 #4Х95 #авбшв4Х70 #авббшв4Х50 #авбшв4Х35 #авбшв4Х25 #авбшв4Х16 #авбшв2Х16
Основні | |
---|---|
Виробник | Україна ТД |
Країна виробник | Україна |
Тип дроту | Силовий |
Конструкція кабелю | Жорстка |
Упаковка | Котушка |
Маса | 5.3 кг/м |
Гарантійний термін | 36 міс |
Термін служби | 25 років |
Конструктивні особливості | |
Кількість жил | 4 |
Перетин жили | 120 кв.мм |
Наявність ізоляції | Так |
Тип зовнішньої оболонки | Вологостійка |
Зовнішній діаметр | 41 мм |
Скрутка жил | Так |
Матеріал струмопровідної жили | Мідь |
Матеріал кабелю | Броньований сталевими стрічками |
Механічні характеристики | |
Мінімальна робоча температура | -50 град. |
Максимальна робоча температура | 50 град. |
Мінімальний радіус вигину | 308 мм |
Електричні характеристики | |
Номінальне струмове навантаження, не більше | 295 А |
Номінальна робоча напруга | 1000 В |
Користувальницькі характеристики | |
Колір ізоляції | Білий |
Застосування | Для прокладки в землі |
Да | Так |
Скручування дроту | Так |
Користувацькi характеристики | |
ПВХ пластікат | Полівінілхлоридний пластикат |
Форма перерізу | Кругла |
Вініл | Вініл |
Термоізоляція | Полівінілхлорид |
- Ціна: від 3 547 ₴/м
