ВББШВ 4х150 ВББШВ нг 4х150 ВББШВ нгд 4х150 Кабель бронований 4*150 Кабель силовий мідний 4*150

ВБбШв 4х150 ВББШВ 4*150 Кабель мідний броньований чотири на сто п'ятдесят квадрат

ГОСТ 16442-80, ТУ У 31.3-00214534-048:2007

Кабелі силові з мідними ТПЗ, із ізоляцією із ПВХ пластикату, броньовані сталевими оцинкованими стрічками, із захисним шлангом із ПВХ пластикату

Кабелі застосовуються для прокладання: • одиночною прокладкою • в приміщеннях, сухих каналах і тунелях, в умовах агресивного середовища • в місцях, де можливі механічні на кабель, в т.ч. незначні зусилля, що розтягують

Можливе виготовлення кабелю з неоцинкованою бронею, покритою шаром бітуму та ПЕТ плівкою

Можливе виготовлення кабелю з поясною ізоляцією із ПВХ пластикату.

Код пожежної безпеки відповідно до ДСТУ 4809:2007: ПБ100000000.

ВБбШв 4x150-1 ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007

Кабелі силові з мідними ТПЗ, із ізоляцією із ПВХ пластикату, броньовані сталевими оцинкованими стрічками, із захисним шлангом із ПВХ пластикату

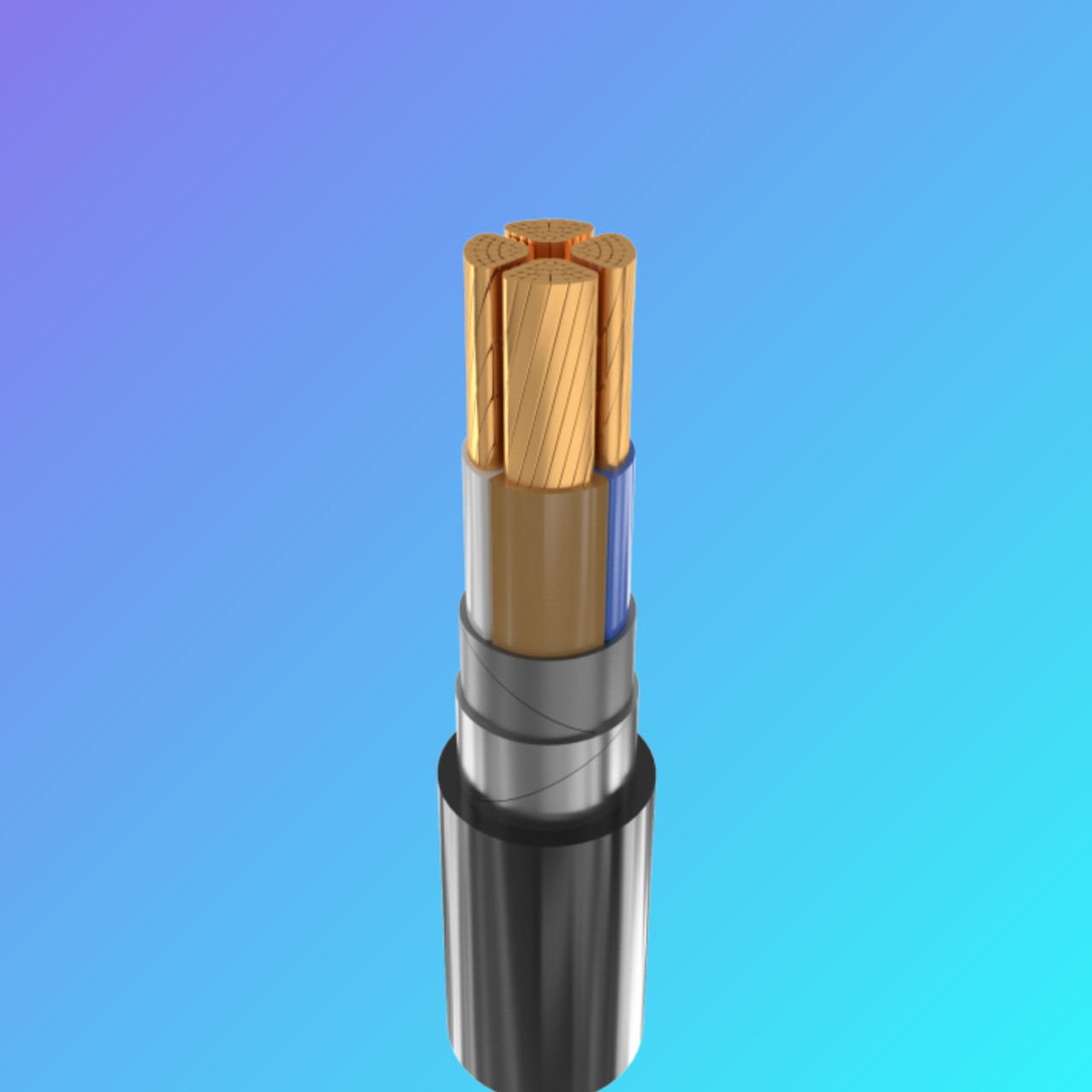

КОНСТРУКЦІЯ:

1 Мідна багатодротяна ущільнена струмопровідна жила

2 Ізоляція з ПВХ пластикату

3 Стрічкова поясна ізоляція

4 Броня з двох сталевих оцинкованих стрічок

5 Випресований захисний шланг із ПВХ пластикату

ВБбШв 4x150-1 ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007

Кабелі силові з мідними ТПЗ, із ізоляцією із ПВХ пластикату, броньовані сталевими оцинкованими стрічками, із захисним шлангом із ПВХ пластикату

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

Номінальна напруга кВ 1

Число та номінальний переріз струмопровідних жил мм 2 4 x 150

Товщина фазної ізоляції мм 1.8

Довго допустимі струмові навантаження на змінному струмі промислової частоти *

• під час прокладання в повітрі А 321

• при прокладанні в ґрунті А 332

Максимально допустима температура жили тривало ° С +70

• в аварійному режимі ° С +90

• при короткому замиканні ° С +160

Діапазон робочих температур °С-50. . . +50

Мінімальний радіус вигину при прокладанні мм 360

Розрахунковий зовнішній діаметр кабелю (довідково)** мм 48

Маса кабелю (орієнтовно) кг/км 6730

Розрахункова будівельна довжина кабелю та маса брутто при постачанні на барабанах м, т № 18: 500 • 3.8 № 20: 800 • 6.0

Примітки: ЦІНИ УТОЧНЮЙТЕ.

УВАГА! КАБЕЛЬ РІЖЕТЬСЯ І ВІДПРАВЛЯЄТЬСЯ З ПЕРЕДОПЛАТИ 30%-100% ВІД ВАРТІСТЬ ЗАМОВЛЕННЯ АБО САМОВИВОЗ. ЧАС ВІДВАНТАЖЕННЯ У ПОРЯДКУ ЧЕРГИ. БЕЗ ПЕРЕДОПЛАТИ ТОВАР НЕ ВІДВАНТАЖУЄТЬСЯ .

Примітки: При замовленні будівельну довжину виробу необхідно погоджувати з виробником * Довго допустимі струмові навантаження розраховані при роботі в чотирипровідних мережах з навантаженням у всіх жилах для наступних умов: температура повітря плюс 25 ° С, температура ґрунту плюс 15 ° С, питомий тепловий опір ґрунту 1.2 °К•м/Вт, глибина прокладки в ґрунті 0.7 м ** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10 %
