ВББШВ 4х25 ВББШВ нг 4х25 ВББШВ нгд 4х25 Броньований кабель 4*25 Кабель силовий 4*25
від 774 ₴/м
Показати оптові ціниМінімальна сума замовлення на сайті — 300000 грн
- В наявності
- Оптом і в роздріб
ВБбШв 4х25 ВББШВ 4*25 Кабель мідний броньований ВББШв
ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007
Кабелі силові з мідними ТПЖ, з ізоляцією з ПВХ пластикату, броньовані сталевими оцинкованими стрічками, з захисним шлангом з ПВХ пластикату
Кабелі застосовуються для прокладки:• одиночної прокладкою• у приміщеннях, в сухих каналах і тунелях, в умовах агресивного середовища• у місцях, де можливі механічні впливи на кабель, в т. ч. незначні розтягуючі зусилля
Можливе виготовлення кабелю з неоцинкованої бронею, покритої шаром бітуму і ПЕТ плівкою
Можливе виготовлення кабелі з поясною ізоляцією з ПВХ пластикату
Код пожежної безпеки згідно з ДСТУ 4809:2007: ПБ100000000Изделия даної марки відповідають вимогам:• стійкість до поширення полум'я при одиночній прокладці
ВБбШв 4x25
ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007 Кабелі силові з мідними ТПЖ, з ізоляцією з ПВХ пластикату, броньовані сталевими оцинкованими стрічками, з захисним шлангом з ПВХ пластикату

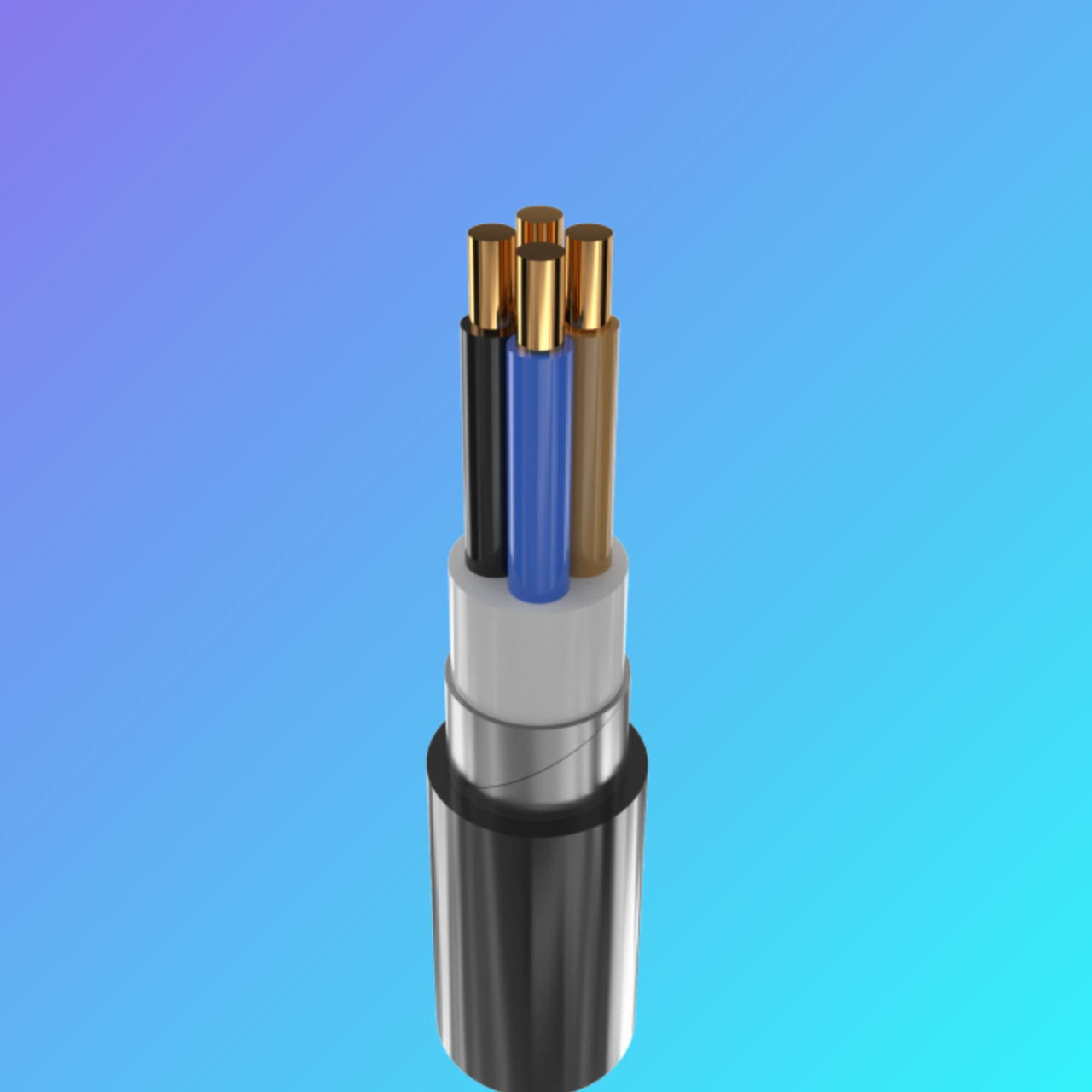

КОНСТРУКЦІЯ:
1 Мідна струмопровідна жила
2 Ізоляція з ПВХ пластикату
3 Стрічкова поясна ізоляція
4 Броня з двох сталевих оцинкованих стрічок
5 Выпрессованый захисний шланг з ПВХ пластикату
ВБбШв 4x25
ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007 Кабелі силові з мідними ТПЖ, з ізоляцією з ПВХ пластикату, броньовані сталевими оцинкованими стрічками, з захисним шлангом з ПВХ пластикату
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
Номінальна напруга кВ 1
Число і номінальний переріз струмопровідних жил мм 2 4 x 25
Товщина фазної ізоляції 1.2 мм
Тривало допустимі струмові навантаження на змінному струмі промислової частоти *
• при прокладці в повітрі А 104
• при прокладці в грунті А 123
Максимально допустима температура жили
• довгостроково ° З +70
• в аварійному режимі ° С +90
• при короткому замиканні ° С +160
Діапазон робочих температур, ° С -50 . . . +50
Мінімальний радіус вигину при прокладці мм 277.5
Розрахунковий зовнішній діаметр кабелю (довідково) ** 37 мм
Маса кабелю (орієнтовно) кг/км 1630
Розрахункова будівельна довжина кабелю та маса брутто при поставці на барабанах м, т № 16а: 700 • 1.4 № 18: 800 • 1.8
Примітки: ЦІНИ УТОЧНЮЙТЕ.
УВАГА! КАБЕЛЬ РІЖЕТЬСЯ І ВІДПРАВЛЯЄТЬСЯ ПО ПЕРЕДОПЛАТІ 30% -100% ВІД ВАРТОСТІ ЗАМОВЛЕННЯ АБО САМОВИВІЗ. ЧАС ВІДВАНТАЖЕННЯ В ПОРЯДКУ ЧЕРГИ. БЕЗ ПЕРЕДОПЛАТИ ТОВАР НЕ ВІДВАНТАЖУЄТЬСЯ .
Примітки: При замовленні будівельну довжину виробу необхідно погоджувати з виробником * Тривало допустимі струмові навантаження розраховані при роботі в чотирипровідних мережах з навантаженням у всіх жилах для наступних умов: температура повітря плюс 25 °С, температура ґрунту плюс 15 °С, питомий тепловий опір ґрунту 1.2 °К•м/Вт, глибина прокладання у ґрунті 0.7 м ** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10 %
1.СТРУМОПРОВІДНА ЖИЛА мідна, однодротяна або багатодротяна, круглої форми.
2.ІЗОЛЯЦІЯ з полівінілхлоридного пластикату.
3.ПОЯСНА ІЗОЛЯЦІЯ з полівінілхлоридного пластикату.
4.БРОНЯ із сталевих оцинкованих стрічок.
5.ВЫПРЕССОВАНЫЙ захисний шланг з полівінілхлоридного пластикату
Число і номінальний переріз жил, мм2 | Зовнішній діаметр кабелю, мм | Номінальна товщина ізоляції,мм | Маса кабелю, кг/км (орієнтовно) | Мінім-ний радіус вигину при прокладці, мм | Тривало допустимі струмові навантаження одножильних і багатожильних кабелів на змінному струмі*, А | |
при прокладанні на повітрі | при прокладці в землі | |||||
ВБбШв 4х1,5 | 13 | 0,6 | 290 | 98 | 20 | 25 |
ВБбШв 4х2,5 | 14 | 0,6 | 350 | 105 | 25 | 33 |
ВБбШв 4х4 | 15 | 0,7 | 430 | 113 | 33 | 44 |
ВБбШв 4х6 | 17 | 0,7 | 530 | 128 | 43 | 55 |
ВБбШв 4х10 | 20 | 0,9 | 760 | 150 | 59 | 73 |
ВБбШв 4х16 | 22 | 0,9 | 1030 | 165 | 78 | 95 |
ВБбШв 4х25 | 28 | 1,1 | 1560 | 210 | 104 | 124 |
ВБбШв 4х35 | 31 | 1,1 | 1990 | 233 | 127 | 147 |
ВБбШв 4х50 | 35 | 1,3 | 2600 | 263 | 155 | 174 |
#ВББШВ4Х16 #ВББШВ4Х25 #ВББШВ4Х35 #ВББШВ4Х50 #ВББШВ4Х70 #ВББШВ4Х95 #ВББШВ4Х120 #ВББШВ4Х185 #ВББШВ4Х240
#авббшв4х95 #авббшв4Х120 #авббшв4Х150 #авббшв4Х185 #авббшв4Х240 #4Х95 #авббшв4Х70 #авббшв4Х50 #авббшв4Х35 #авббшв4Х25 #авббшв4Х16 #авббшв2Х16
Основні | |
---|---|
Виробник | Україна ТД |
Країна виробник | Україна |
Тип дроту | Силовий |
Конструкція кабелю | Жорстка |
Упаковка | Котушка |
Маса | 1.5 кг/м |
Гарантійний термін | 36 міс |
Термін служби | 25 років |
Конструктивні особливості | |
Кількість жил | 4 |
Перетин жили | 25 кв.мм |
Наявність ізоляції | Так |
Тип зовнішньої оболонки | Вологостійка |
Зовнішній діаметр | 28 мм |
Скрутка жил | Так |
Матеріал струмопровідної жили | Мідь |
Матеріал кабелю | Броньований сталевими стрічками |
Механічні характеристики | |
Мінімальна робоча температура | -50 град. |
Максимальна робоча температура | 50 град. |
Мінімальний радіус вигину | 210 мм |
Електричні характеристики | |
Номінальне струмове навантаження, не більше | 124 А |
Номінальна робоча напруга | 1000 В |
Користувальницькі характеристики | |
Колір ізоляції | Білий |
Застосування | Для прокладки в землі |
Да | Так |
Скручування дроту | Так |
Користувацькi характеристики | |
ПВХ пластікат | Полівінілхлоридний пластикат |
Форма перерізу | Кругла |
Вініл | Вініл |
Термоізоляція | Полівінілхлорид |
- Ціна: від 774 ₴/м
- Спосіб упаковки: ПІДДОН БУХТА КАЕБНЫЙ БАРАБАН
