ВББШВ нг 4х16 ВББШВ нг 4х16 ВББШВ 4х16 Кабель броньований 4*16 Силовий кабель мідний 4*16

ВБбШв 4х16 ВББШВ 4*16 Кабель мідний броньований чотири на шістнадцять квадрат

ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007

Кабелі силові з мідними ТПЖ із ізоляцією з ПВХ-пластикуму, броньовані сталевими оцинкованими стрічками, із захисним шлангом із ПВХ-пластикутату

Кабелі застосовуються для прокладання:

• одиночною прокладкою

• в приміщеннях, у сухих каналах і тунелях, в умовах агресивного середовища

• в місцях, де можливі механічні дії на кабель, зокрема незначні зусилля, що розтягують

Можливе виготовлення кабелю з неоцинкованою бронею, покритою шаром бітуму та ПЕТ плівкою

Можливе виготовлення кабелю з поясною ізоляцією з ПВХ пластикату

Код пожежної безпеки відповідно до ДСТУ 4809:2007: ПБ100000000 Вироби цієї марки відповідають вимогам:• стійкість до поширення полум'я під час одиночної прокладки

ВБбШв 4x16

ГОСТ 16442-80, ТУ У 31.3-00214534-048:2007 Кабелі силові з мідними ТПЖ, із ізоляцією з ПВХ пластикату, броньовані сталевими поцинкованими стрічками, із захисним шлангом із ПВХ пластикату

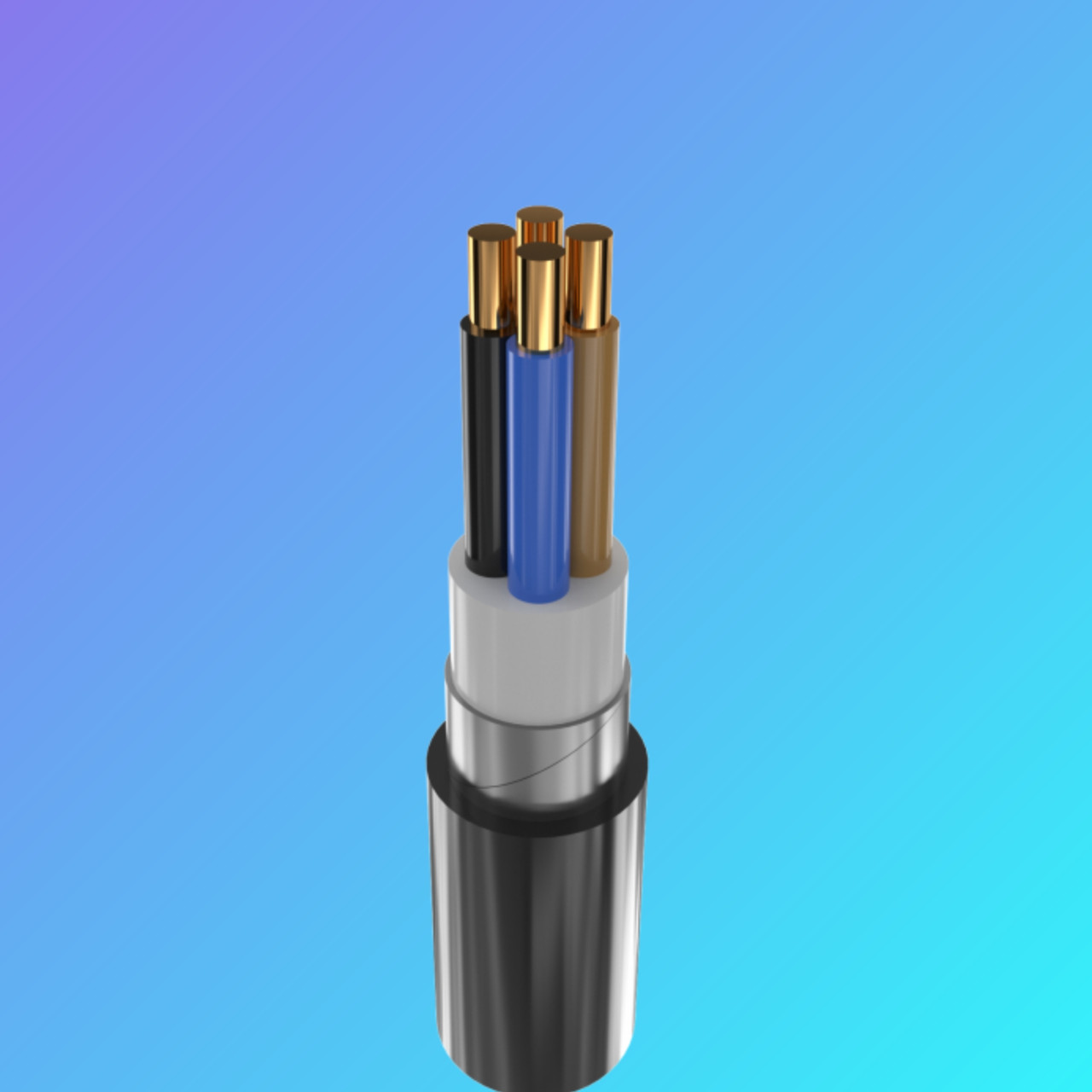

КОНСТРУКЦИЯ:

1 Мідна струмопровідна жила

2 Ізоляція з ПВХ пластикату

3 Стрічкова поясна ізоляція

4 Броня з двох сталевих оцинкованих стрічок

5 Випресований захисний шланг із ПВХ пластикату

ВБбШв 4x16

ГОСТ 16442-80, ТУ У 31.3-00214534-048:2007 Кабелі силові з мідними ТПЖ, із ізоляцією з ПВХ пластикату, броньовані сталевими поцинкованими стрічками, із захисним шлангом із ПВХ пластикату

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

Номінальна напруга кВ 1

Число та номінальний переріз струмопровідних жил мм 2 4 x 16

Товщина фазної ізоляції мм 1

Тривало допустимі токові навантаження на змінному струмі промислової частоти *

• під час прокладання в повітрі А 78

• під час прокладання в ґрунті А 94

Максимально допустима температура жили

• тривало °C +70

• в аварійному режимі °C +90

• за короткого замикання °C +160

Діапазон робочих температур °C -50... +50

Мінімальний радіус вигину під час прокладання мм 172.5

Розрахунковий зовнішній діаметр кабелю (праворуч) ** мм 23

Маса кабелю (орієнтовно) кг/км 1140

Розрахована будівельна довжина кабелю та маса брутто під час постачання на барабанах м, т Nomin 1090 • 1.4

Примітки: ЦЕНИ ПРИТУЙТЕ.

УВАГА! КОБЕЛЬ РЕЖУЄТЬСЯ І ВІДПОРУЄТЬСЯ ПЗУПЛАТТТЯ 30% -100% ВІД СТОІМОСТИ ЗАКАЗАННЯ АБО СИРОВИ 51. НАГЛЯДУ В ПІРЯДКІ ОЧЕРІДІ. БЕЗ ПРЕДОПЛАТЫ ТОВАР НЕ ОТГРУЖАЕТСЯ .

Примітки: Під час замовлення будівельну довжину виробу необхідно погоджувати з виробником * Тривало допустимі токові навантаження розраховані під час роботи в чотиридротових мережах із навантаженням у всіх жилах для таких умов: температура повітря плюс 25 °С, температура ґрунту плюс 15 °C,дельний тепловий опір ґрунту 1.2 °C/Вт, глибина прокладання в ґрунті 0.7 м** Можливо відхилення зовнішнього діаметра від розрахунку до ± 10%

1.ТОКОПРОВОДЯЧНА ЖИЛА мідна, однодротова або багатодротова, круглої форми.

2. ВИКОРИСТАННЯ з полівінілхлоридного пластикату.

3.ПОЯСНА ІЗОЛЯЦІЯ з полівінілхлоридного пластикату.

4.БРОНЯ зі сталевих поцинкованих стрічок.

5. ВИМІРНИЙ захисний шланг із полівінілхлоридного пластикату
