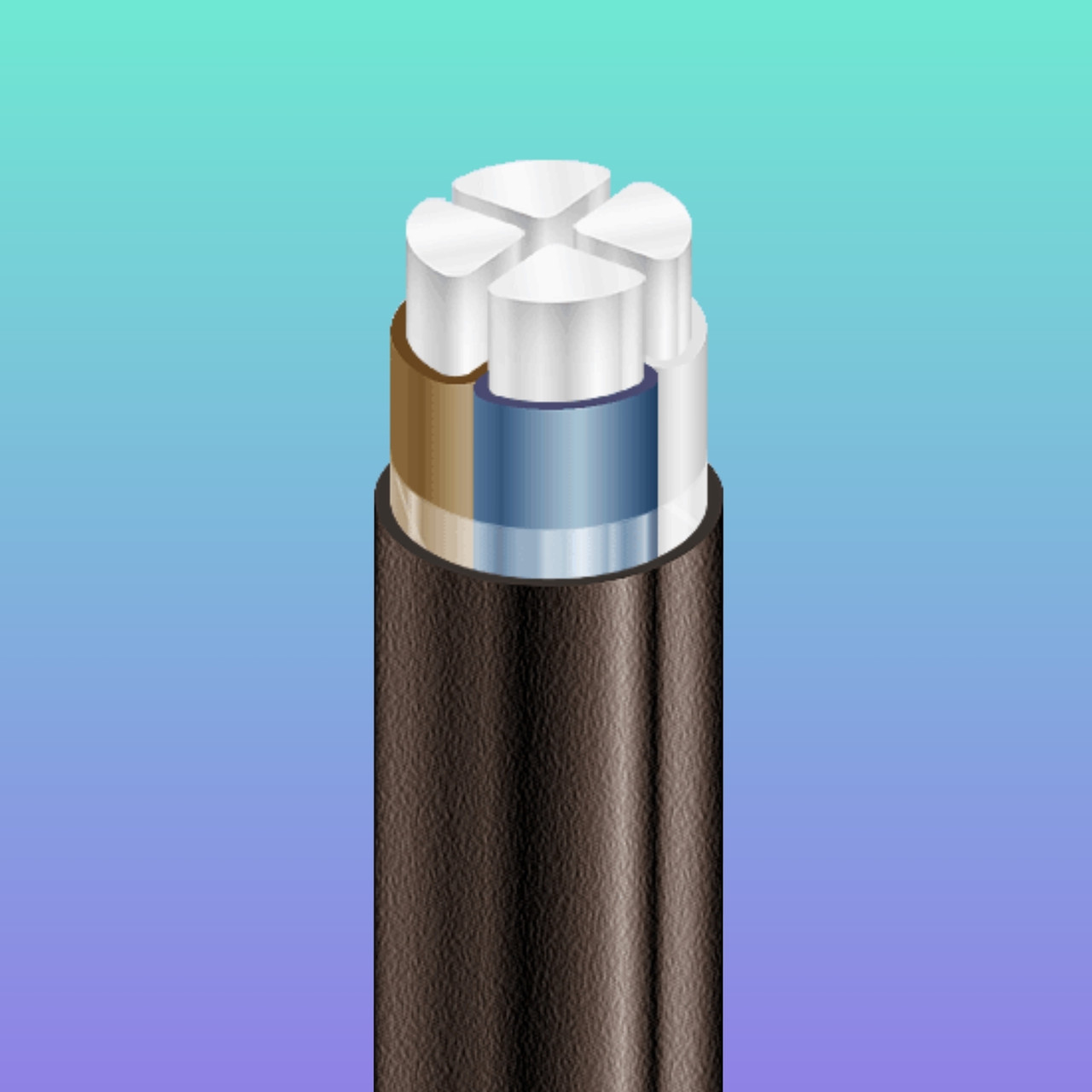

АВВГ 4*95 АВВГ нг 4*95 АВВГ нгд 4*95 Кабель силовий алюмінієвий

АВВГ 4x95

ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007

Кабелі силові з алюмінієвими ТПЖ, із ізоляцією з ПВХ-пластикунату, із зовнішньою оболонкою з ПВХ пластикату

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

Номінальна напруга кВ 1

Число та номінальний переріз струмопровідних жил мм 2 4 x 95

Товщина фазної ізоляції мм 1.6

Тривало допустимі токові навантаження на змінному струмі промислової частоти *

• під час прокладання в повітрі А 183

• під час прокладання в ґрунті А 199

Максимально допустима температура жили

• тривало °C +70

• в аварійному режимі °C +90

• за короткого замикання °C +160

Діапазон робочих температур — °C — 50... +50

Мінімальний радіус вигину під час прокладання мм 262.5

Розрахунковий зовнішній діаметр кабелю (праворуч) ** мм 35

Маса кабелю (орієнтовно) кг/км 1630

Розрахована будівельна довжина кабелю та маса брутто під час постачання на барабанах м, т No 16а: 780 • 1.5 No 18: 890 • 1.9

Примітки: ЦЕНИ ПРИТУЙТЕ.

УВАГА! КОБЕЛЬ РЕЖУЄТЬСЯ І ВІДПОРУЄТЬСЯ ПЗУПЛАТТТЯ 30% -100% ВІД СТОІМОСТИ ЗАКАЗАННЯ АБО СИРОВИ 51. НАГЛЯДУВАННЯ В ПОРЯДКІ ОЧЕРЕДІ. БЕЗ ПРЕДОПЛАТЫ ТОВАР НЕ ОТГРУЖАЕТСЯ .

Під час замовлення будівельну довжину виробу необхідно погоджувати з виробником* Тричі допустимі токові навантаження розраховані під час роботи в чотиридротових мережах із навантаженням у всіх жилах для таких умов: температура повітря плюс 25 °С, температура ґрунту плюс 15 °С,дельний тепловий опір ґрунту 1.2 °К•м/Вт, глибина прокладання в ґрунті 0.7 м** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10 %

АВВГ нг
ТУ У 31.3-00214534-018-2003Кабелі силові з алюмінієвими ТПЖ, із ізоляцією з ПВХ пластикату, із зовнішньою оболонкою з ПВХ пластикату зниженої пального

Кабелі застосовуються для прокладання: • в пучках• у приміщеннях, у сухих каналах і тунелях, в умовах агресивного середовища

Можливе виготовлення кабелю з багатодротовими струмопровідними жилами

Можливе виготовлення кабелю з поясною ізоляцією з ПВХ пластикату

Код пожежної безпеки відповідно до ДСТУ 4809:2007: ПБ120000000

Вироби цієї марки відповідають вимогам:

• стійкість до поширення полум'я під час одиночного прокладання

• стійкість до поширення полум'я під час прокладання в пучках за категорії А

АВВГ нг
ТУ У 31.3-00214534-018-2003

Кабелі силові з алюмінієвими ТПЖ, із ізоляцією з ПВХ пластикату зниженої пожежної безпеки, із зовнішньою оболонкою з ПВХ пластикату зниженої пожежної безпеки

Кабелі застосовуються для прокладання:

• у пучках

• в приміщеннях, у сухих каналах і тунелях, в умовах агресивного середовища

• у пучках, у приміщеннях із великим скупченням людей

Можливе виготовлення кабелю з багатодротовими струмопровідними жилами

Можливе виготовлення кабелю з внутрішньою оболонкою з ПВХ пластикату зниженої пожежної безпеки

Код пожежної безпеки відповідно до ДСТУ 4809:2007: ПБ123121000

Вироби цієї марки відповідають вимогам:

• стійкість до поширення полум'я під час одиночного прокладання

• стійкість до поширення полум'я під час прокладання в пучках за категорії А

• клас Тк3 щодо токсичності продуктів згоряння неметалевих елементів (показник токсичності понад 120 г/м3) • клас ДТК1 за димоутворювальною здатністю під час тягання неметалевих елементів (коефіцієнт димоутворення від 50 до 500 м2/кг)

• клас ДПК2 за димоутворювальною здатністю під час горіння (мінімальний світловий потік понад 60%)

• клас КК1 за корозійною активністю продуктів згоряння неметалевих елементів (кількість галогеново-доріжків менш ніж 150 мг/г, pH менш ніж 4.3, питома електропровідність понад 10 мкс/мм)
