ВВГ 4х16 ВВГ нг 4х16 ВВГ нгд 4х16 ВВГ 4*16 ВВГ нг 4*16 ВВГ нгд 4*16 Силовий кабель ВВГ 4*16 Кабель мідний
від 411 ₴/м
Показати оптові ціниМінімальна сума замовлення на сайті — 300000 грн
- В наявності
- Оптом і в роздріб
ВВГ 4*16 Силовий кабель мідний чотири на шістнадцять квадрат
ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007
Кабелі силові з мідними ТПЖ, з ізоляцією з ПВХ пластикату, із зовнішньою оболонкою з ПВХ пластикату
Кабелі застосовуються для прокладки:• одиночної прокладкою• у приміщеннях, в сухих каналах і тунелях, в умовах агресивного середовища
Можливе виготовлення кабелі з поясною ізоляцією з ПВХ пластикату
Код пожежної безпеки згідно з ДСТУ 4809:2007: ПБ100000000
Вироби цієї марки відповідають вимогам:• стійкість до поширення полум'я при одиночній прокладці
ВВГ 4x16
ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007
Кабелі силові з мідними ТПЖ, з ізоляцією з ПВХ пластикату, із зовнішньою оболонкою з ПВХ пластикату

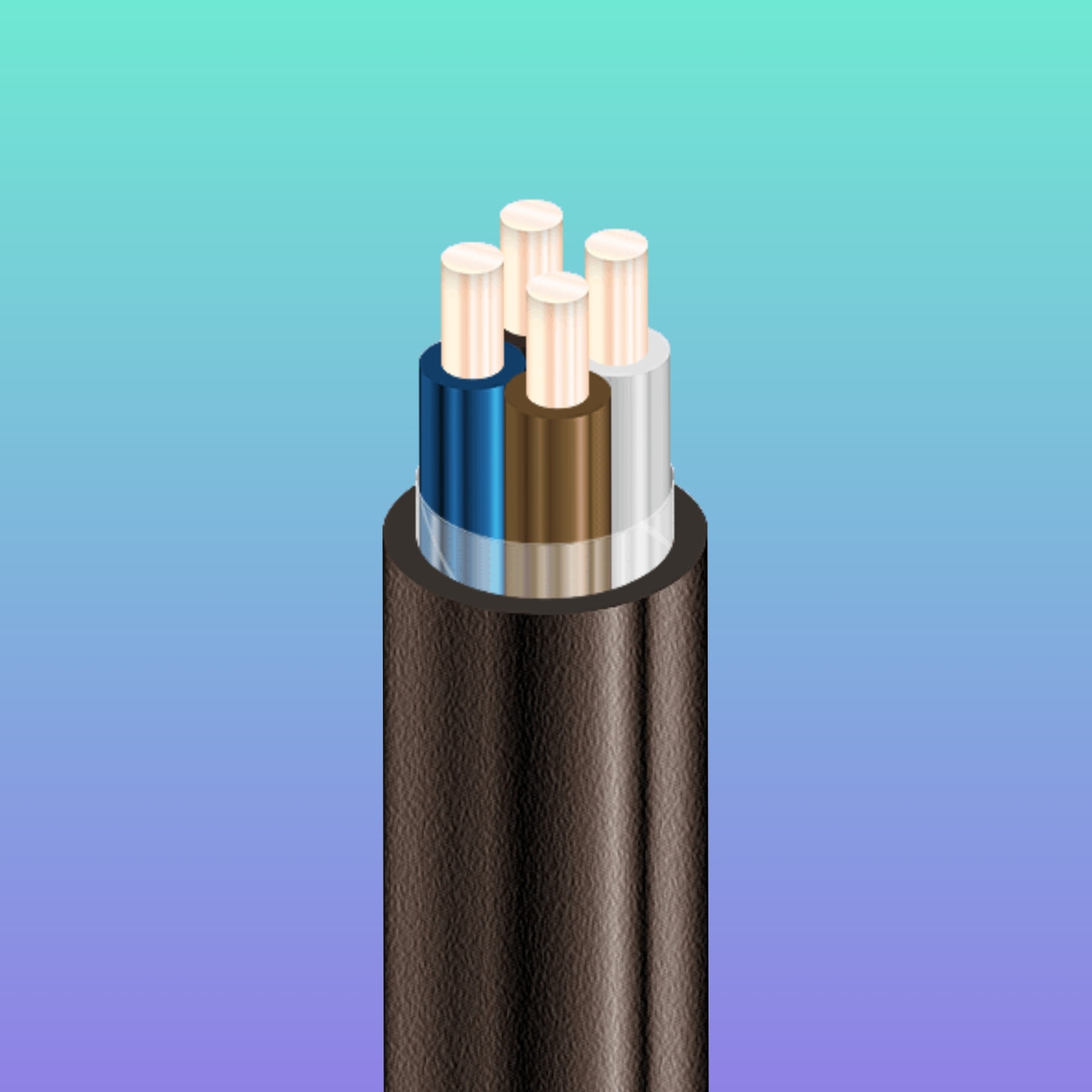

КОНСТРУКЦІЯ:
1 Мідна струмопровідна жила
2 Ізоляція з ПВХ пластикату
3 Обмотка ПЕТ плівкою
4 Зовнішня оболонка з ПВХ пластикату
ВВГ 4x16
ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007
Кабелі силові з мідними ТПЖ, з ізоляцією з ПВХ пластикату, із зовнішньою оболонкою з ПВХ пластикату
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
Номінальна напруга кВ 1
Число і номінальний переріз струмопровідних жил мм 2 4 x 16
Товщина фазної ізоляції мм 1
Тривало допустимі струмові навантаження на змінному струмі промислової частоти *
• при прокладці в повітрі А 78
• при прокладці в грунті А 94
Максимально допустима температура жили
• довгостроково ° З +70
• в аварійному режимі ° С +90
• при короткому замиканні ° С +160
Діапазон робочих температур, ° С -50 . . . +50
Мінімальний радіус вигину при прокладці мм 150
Розрахунковий зовнішній діаметр кабелю (довідково) ** 20 мм
Маса кабелю (орієнтовно) кг/км 760
Розрахункова будівельна довжина кабелю та маса брутто при поставці на барабанах м, т № 12: 820 • 0.7 № 14: 1570 • 1.4
Примітки: При замовленні будівельну довжину виробу необхідно погоджувати з виробником * Тривало допустимі струмові навантаження розраховані при роботі в чотирипровідних мережах з навантаженням у всіх жилах для наступних умов: температура повітря плюс 25 °С, температура ґрунту плюс 15 °С, питомий тепловий опір ґрунту 1.2 °К•м/Вт, глибина прокладання у ґрунті 0.7 м ** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10 %
Примітки: ЦІНИ УТОЧНЮЙТЕ.
УВАГА! КАБЕЛЬ РІЖЕТЬСЯ І ВІДПРАВЛЯЄТЬСЯ ПО ПЕРЕДОПЛАТІ 30% -100% ВІД ВАРТОСТІ ЗАМОВЛЕННЯ АБО САМОВИВІЗ. ЧАС ВІДВАНТАЖЕННЯ В ПОРЯДКУ ЧЕРГИ. БЕЗ ПЕРЕДОПЛАТИ ТОВАР НЕ ВІДВАНТАЖУЄТЬСЯ .
1. СТРУМОПРОВІДНА ЖИЛА - мідна, однодротяна або багатодротяна , круглої форми
2. ІЗОЛЯЦІЯ -з полівінілхлоридного пластикату
3. РОЗДІЛОВИЙ ШАР - у вигляді обмотки з поліетилентерефталатної плівки (ПЕТ) (допускається відсутність).
4. ОБОЛОНКА - з полівінілхлоридного пластикату (ПВХ),допускається повторення оболонкою форми скрутки
Число і номінальний переріз жил, мм2 | Зовнішній діаметр кабелю, мм | Номінальна товщина ізоляції,мм | Маса кабелю, кг/км (орієнтовно) | Мінім-ний радіус вигину при прокладці, мм | Тривало допустимі струмові навантаження на змінному струмі*, А | |
при прокладанні на повітрі | при прокладці в землі | |||||
ВВГ 4х1,5 | 9 | 0,6 | 130 | 68 | 20 | 25 |
ВВГ 4х2,5 | 10 | 0,6 | 180 | 75 | 25 | 33 |
ВВГ 4х4 | 12 | 0,7 | 260 | 90 | 33 | 44 |
ВВГ 4х6 | 13 | 0,7 | 350 | 98 | 43 | 55 |
ВВГ 4х10 | 16 | 0,9 | 550 | 120 | 59 | 73 |
ВВГ для символів 4х16 | 18 | 0,9 | 800 | 135 | 78 | 95 |
ВВГ 4х25 | 24 | 1,1 | 1220 | 180 | 104 | 124 |
ВВГ 4х35 | 27 | 1,1 | 1610 | 203 | 127 | 147 |
ВВГ 4х50 | 31 | 1,2 | 2130 | 233 | 155 | 174 |
* Тривало допустимі струмові навантаження розраховані для наступних умов: температура повітря плюс 25 °С, температура ґрунту плюс 15 °С, питомий тепловий опір ґрунту 1,2 °К•м/Вт, глибина прокладання у ґрунті 0,7 м |
#ВВГ #ВВГ4Х120 #ВВГ4Х150 #ВВГ4Х185 #ВВГ4Х240 #ВВГ4Х95 #ВВГ4Х70 #ВВГ4Х50 #ВВГ4Х35 #ВВГ4Х25 #ВВГ4Х16 #ВВГ2Х16 #2х10 #2х16 #Для символів 4х16 #4х25 #4х35 #4х50 #4х70 #4х95 #4х120 #4х150 #4х185 #4х240
Основні | |
---|---|
Виробник | Україна ТД |
Максимальна допустима температура жили | +70 |
товщина фазної ізоляції | 1,2 мм |
Застосування | Кабелі застосовуються для прокладання: • одиночною прокладкою• в приміщеннях, у сухих каналах і тунелях, в умовах агресивного середовища |
Користувацькi характеристики | |
Гарантійний термін | 36 |
Термін служби | 25 |
Користувальницькі характеристики | |
Упаковка | Котушка |
Конструкція кабелю | Жорстка |
Тип дроту | Силовий |
Колір ізоляції | Черный |
Тип зовнішньої оболонки | Вологостійка |
Матеріал струмопровідної жили | Мідь |
- Ціна: від 411 ₴/м
- Спосіб упаковки: КАБЕЛЬНИЙ БАРАБАН ПІДДОН БУХТА
