ВВГ 4х50 ВВГ 4*50 ВВГ нг 4*50 ВВГ нгд 4*50 Силовий кабель ВВГ 4х50 Кабель мідний ВВГ 4х50

ВВГ 4х50 Кабель мідний чотири на п'ятдесят квадрат

ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007

Кабелі силові з мідними ТПЖ, з ізоляцією з ПВХ пластикату, із зовнішньою оболонкою з ПВХ пластикату

Кабелі застосовуються для прокладки:• одиночної прокладкою• у приміщеннях, в сухих каналах і тунелях, в умовах агресивного середовища

Можливе виготовлення кабелі з поясною ізоляцією з ПВХ пластикату

Код пожежної безпеки згідно з ДСТУ 4809:2007: ПБ100000000

Вироби цієї марки відповідають вимогам:• стійкість до поширення полум'я при одиночній прокладці

ВВГ 4x50

ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007

Кабелі силові з мідними ТПЖ, з ізоляцією з ПВХ пластикату, із зовнішньою оболонкою з ПВХ пластикату

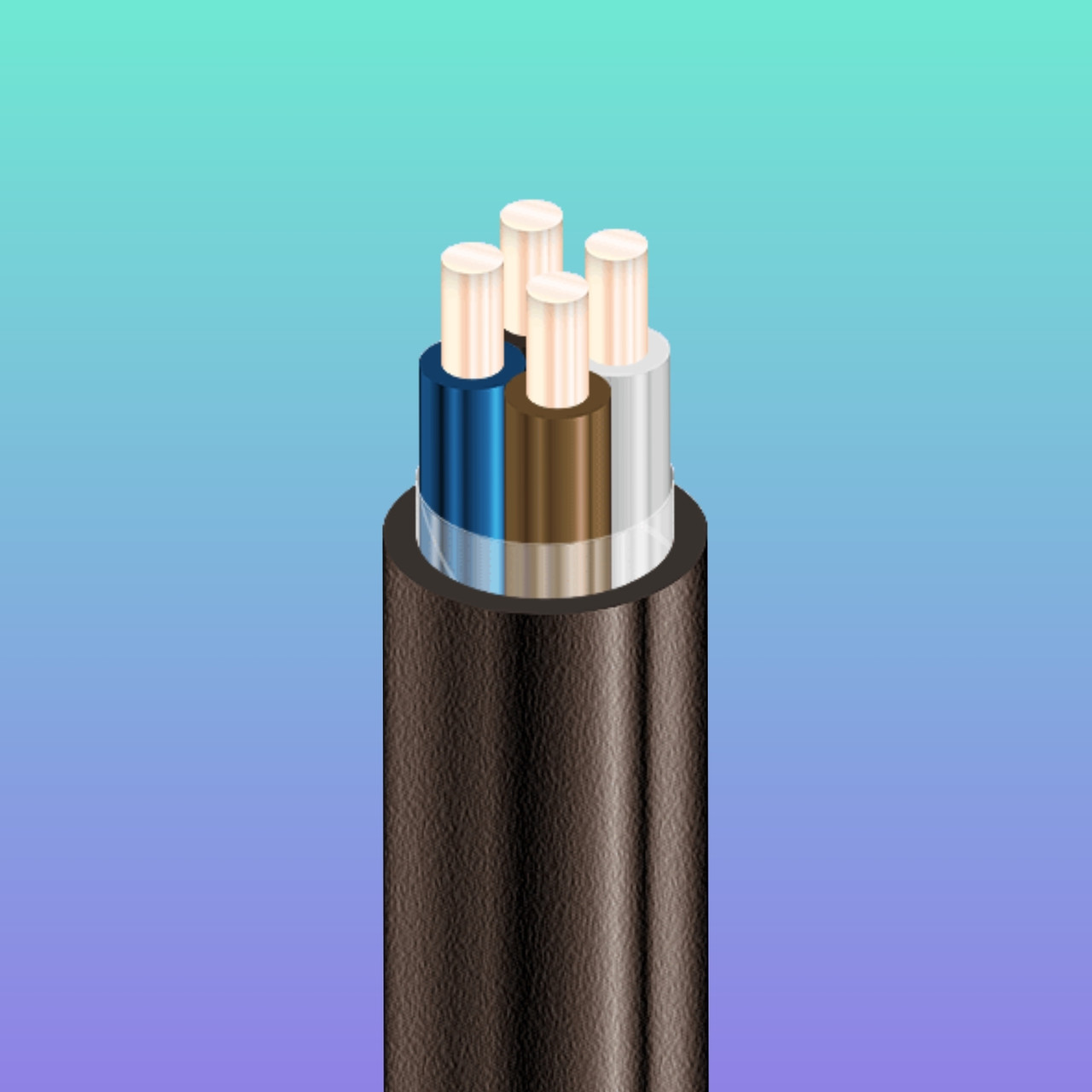

КОНСТРУКЦІЯ:

1 Мідна струмопровідна жила

2 Ізоляція з ПВХ пластикату

3 Обмотка ПЕТ плівкою

4 Зовнішня оболонка з ПВХ пластикату

ВВГ 4x50

ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007

Кабелі силові з мідними ТПЖ, з ізоляцією з ПВХ пластикату, із зовнішньою оболонкою з ПВХ пластикату

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

Номінальна напруга кВ 1

Число і номінальний переріз струмопровідних жил мм 2 4 x 50

Товщина фазної ізоляції 1.4 мм

Тривало допустимі струмові навантаження на змінному струмі промислової частоти *

• при прокладці в повітрі А 155

• при прокладці в грунті А 173

Максимально допустима температура жили

• довгостроково ° З +70

• в аварійному режимі ° С +90

• при короткому замиканні ° С +160

Діапазон робочих температур, ° С -50 . . . +50

Мінімальний радіус вигину при прокладці 225 мм

Розрахунковий зовнішній діаметр кабелю (довідково) ** 30 мм

Маса кабелю (орієнтовно) кг/км 2050

Розрахункова будівельна довжина кабелю та маса брутто при поставці на барабанах м, т № 14: 700 • 1.6 № 16а: 1120 • 2.6

Примітки: ЦІНИ УТОЧНЮЙТЕ.

УВАГА! КАБЕЛЬ РІЖЕТЬСЯ І ВІДПРАВЛЯЄТЬСЯ ПО ПЕРЕДОПЛАТІ 30% -100% ВІД ВАРТОСТІ ЗАМОВЛЕННЯ АБО САМОВИВІЗ. ЧАС ВІДВАНТАЖЕННЯ В ПОРЯДКУ ЧЕРГИ. БЕЗ ПЕРЕДОПЛАТИ ТОВАР НЕ ВІДВАНТАЖУЄТЬСЯ .

Примітки: При замовленні будівельну довжину виробу необхідно погоджувати з виробником * Тривало допустимі струмові навантаження розраховані при роботі в чотирипровідних мережах з навантаженням у всіх жилах для наступних умов: температура повітря плюс 25 °С, температура ґрунту плюс 15 °С, питомий тепловий опір ґрунту 1.2 °К•м/Вт, глибина прокладання у ґрунті 0.7 м ** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10 %

1. СТРУМОПРОВІДНА ЖИЛА - мідна, однодротяна або багатодротяна , круглої форми

2. ІЗОЛЯЦІЯ -з полівінілхлоридного пластикату

3. РОЗДІЛОВИЙ ШАР - у вигляді обмотки з поліетилентерефталатної плівки (ПЕТ) (допускається відсутність).

4. ОБОЛОНКА - з полівінілхлоридного пластикату (ПВХ),допускається повторення оболонкою форми скрутки
