ВВГ 4х70 Кабель мідний чотири на сімдесят квадрат

ГОСТ 16442-80, ТУ У 31.3-00214534-048:2007

Кабелі силові з мідними ТПЗ, з ізоляцією із ПВХ пластикату, із зовнішньою оболонкою із ПВХ пластикату

Кабелі застосовуються для прокладання: • одиночною прокладкою • в приміщеннях, сухих каналах і тунелях, в умовах агресивного середовища

Можливе виготовлення кабелю з поясною ізоляцією із ПВХ пластикату.

Код пожежної безпеки відповідно до ДСТУ 4809:2007: ПБ100000000

Вироби цієї марки відповідають вимогам: • стійкість до поширення полум'я при одиночній прокладці

ВВГ 4x70

ГОСТ 16442-80, ТУ У 31.3-00214534-048:2007

Кабелі силові з мідними ТПЗ, з ізоляцією із ПВХ пластикату, із зовнішньою оболонкою із ПВХ пластикату

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

Номінальна напруга кВ 1

Число та номінальний переріз струмопровідних жил мм 2 4 x 70

Товщина фазної ізоляції мм 1.4

Довго допустимі струмові навантаження на змінному струмі промислової частоти *

• під час прокладання в повітрі А 196

• при прокладанні в ґрунті А 214

Максимально допустима температура жили

• довгостроково ° С +70

• в аварійному режимі ° С +90

• при короткому замиканні ° С +160

Діапазон робочих температур °С-50. . . +50

Мінімальний радіус вигину при прокладанні мм 262.5

Розрахунковий зовнішній діаметр кабелю (довідково)** мм 35

Маса кабелю (орієнтовно) кг/км 3020

Розрахункова будівельна довжина кабелю та маса брутто при постачанні на барабанах м, т № 16а: 780 • 2.6 № 18: 890 • 3.1

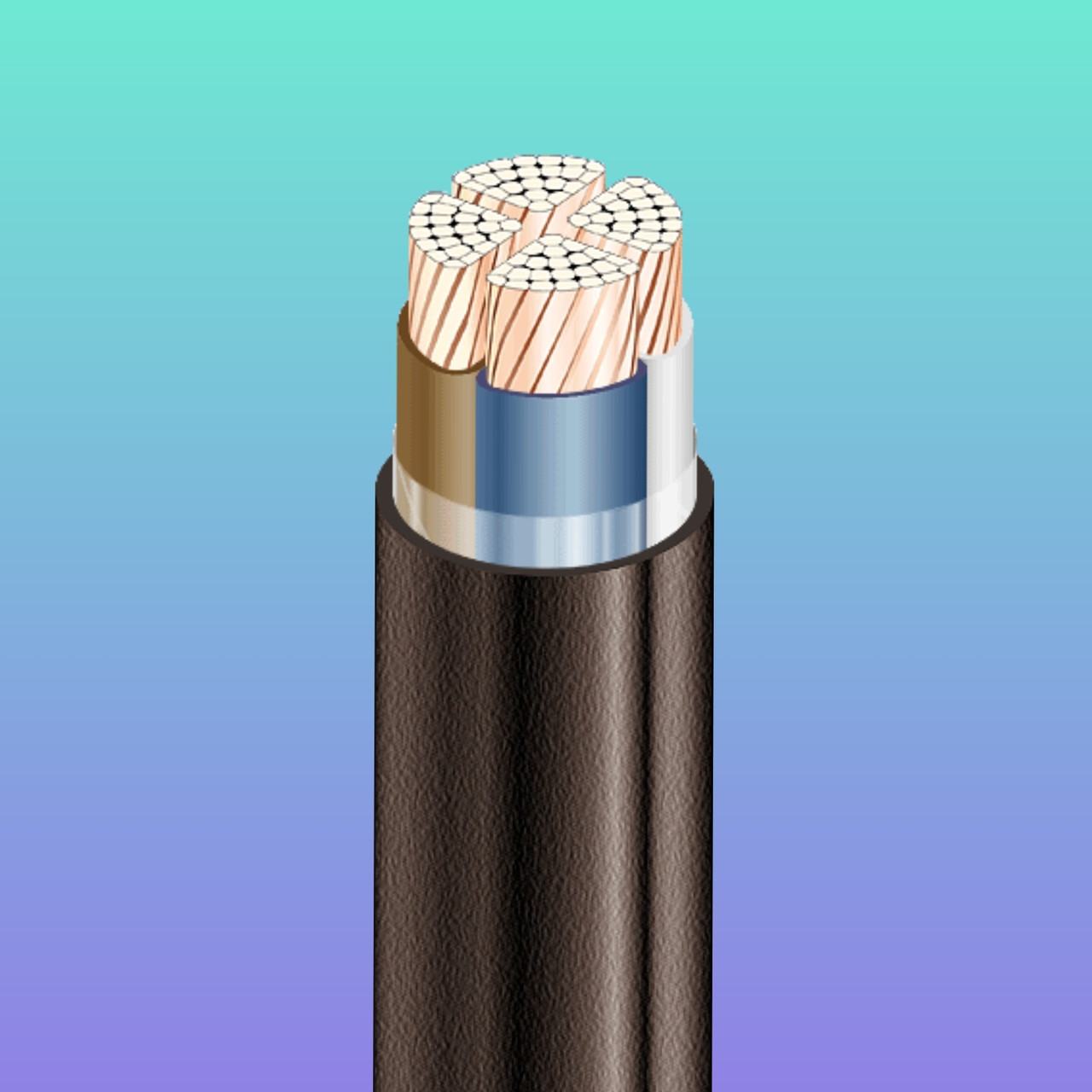

1. СТРУКОПРОВІДНА ЖИЛА - мідна, однодротяна або багатодротяна, круглої або секторної форми

2. ІЗОЛЯЦІЯ -з полівінілхлоридного пластикату

3. Розділовий шар - у вигляді обмотки з поліетилентерефталатної плівки (ПЕТ) (допускається відсутність).

4. ОБОЛОНКА- з полівінілхлоридного пластикату (ПВХ), допускається повторення оболонкою форми скручування
