ВВГ 5х16 Силовий кабель Кабель мідний ВВГ нг 5х16 ВВГ нгд 5х16

від 381

Показати оптові ціни

Мінімальна сума замовлення на сайті — 300000 грн

  • В наявності
  • Оптом і в роздріб
ВВГ 5х16 Силовий кабель Кабель мідний ВВГ нг 5х16 ВВГ нгд 5х16
ВВГ 5х16 Силовий кабель Кабель мідний ВВГ нг 5х16 ВВГ нгд 5х16В наявності
від 381
+380 (98) 129-27-89
+380 (98) 129-27-89
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.

ВВГ 5x16  КОБЕЛЬ ВВГ 5*16 Кабель мідний п'ять на шістнадцять квадрат

ГОСТ 16442-80, ТУ У 31.3-00214534-048:2007

Кабелі силові з мідними ТПЖ, із ізоляцією з ПВХ-пластикунату, із зовнішньою оболонкою з ПВХ пластикату

Кабелі застосовуються для прокладання: • одиночною прокладкою • в приміщеннях, у сухих каналах і тунелях, в умовах агресивного середовища

Можливе виготовлення кабелю з багатодротовими струмопровідними жилами

Можливе виготовлення кабелю з поясною ізоляцією з ПВХ пластикату

Код пожежної безпеки відповідно до ДСТУ 4809:2007: ПБ100000000

Вироби цієї марки відповідають вимогам: • стійкість до поширення полум'я під час одиночної прокладки

ВВГ 5x16-1 ГОСТ 16442-80, ТУ У 31.3-00214534-048:2007 Кабелі силові з мідними ТПЖ, із ізоляцією з ПВХ пластикату, із зовнішньою оболонкою з ПВХ пластикату

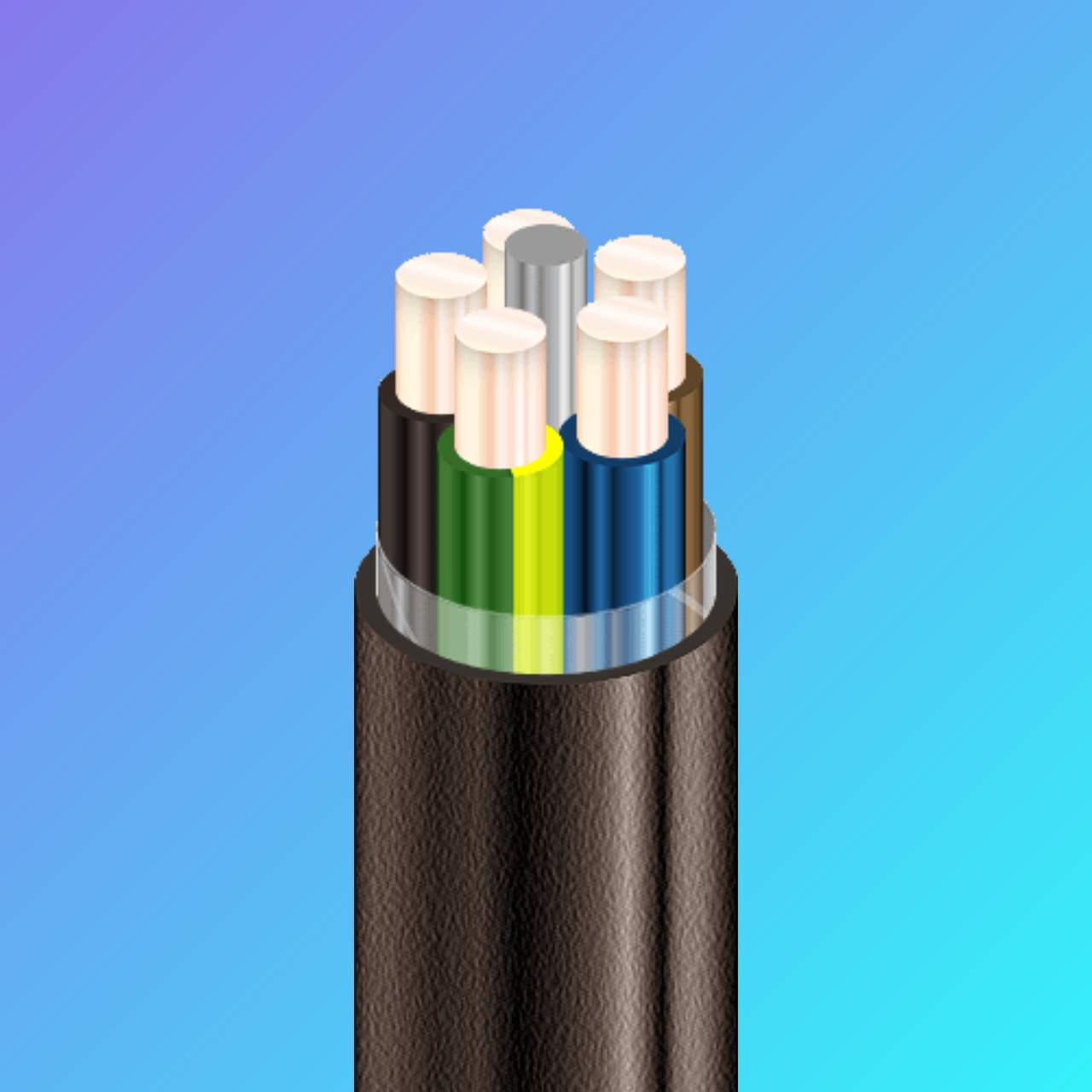

КОНСТРУКЦИЯ:

1 Мідна струмопровідна жила

2 Ізоляція з ПВХ пластикату

3 Джгут із ПВХ пластикату

4 Обмотки ПЕТ плівкою

5 Зовнішня оболонка з ПВХ пластикату

ВВГ 5x16-1 ГОСТ 16442-80, ТУ У 31.3-00214534-048:2007 Кабелі силові з мідними ТПЖ, із ізоляцією з ПВХ пластикату, із зовнішньою оболонкою з ПВХ пластикату

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

Номінальна напруга кВ 1

Число та номінальний переріз струмопровідних жил мм 2 5 x 16

Товщина фазної ізоляції мм 1

Тривало допустимі токові навантаження на змінному струмі промислової частоти *

• під час прокладання в повітрі А 78

• під час прокладання в ґрунті А 94

Максимально допустима температура жили

• тривало °C +70

• в аварійному режимі °C +90

• за короткого замикання °C +160

Діапазон робочих температур °C -50... +50

Мінімальний радіус вигину під час прокладання мм 165

Розрахунковий зовнішній діаметр кабелю (праворуч) ** мм 22

Маса кабелю (орієнтовно) кг/км 960

Розрахункова будівельна довжина кабелю та маса брутто під час постачання на барабанах м, т Nomin 1300 • 1.4

Примітки: ЦЕНИ ПРИТУЙТЕ.

УВАГА! КОБЕЛЬ РЕЖУЄТЬСЯ І ВІДПОРУЄТЬСЯ ПЗУПЛАТТТЯ 30% -100% ВІД СТОІМОСТИ ЗАКАЗАННЯ АБО СИРОВИ 51. НАГЛЯДУВАННЯ В ПІРЯДКІ ОЧЕРІДІ. БЕЗ ПРЕДОПЛАТЫ ТОВАР НЕ ОТГРУЖАЕТСЯ .

Примітки: Під час замовлення будівельну довжину виробу необхідно погоджувати з виробником * Тричі допустимі токові навантаження розраховані для таких умов: температура повітря плюс 25 °C, температура ґрунту плюс 15 °C, питоме теплове опір ґрунту 1.2 °К•м/Вт, глибина прокладання в ґрунті 0.7 м** Можливе відхилення зовнішнього діаметра від розрахункованого до ± 10%

1. ЖГУТ із полівінілхлоридного пластикату (ПВХ).

2. ТОКОПРОВОДОВША ЖИЛА — мідна, однодротова або багатодротова, круглої форми.

3. ІЗОЛЯЦІЯ — з полівінілхлоридного пластикату.

4. РОЗДОЛІТНИЙ СЛИЙ — у формі обмотки з поліетилентерефталатної плівки (ПЕТ) (допускається відсутність).

5. НАРУЖНА ПОТУЖКА — з полівінілхлоридного пластикату, допускається повторення оболонкою форми скрутки.

Число та номінальний переріз жил, мм2 Зовнішній діаметр кабелю, мм Номінальна товщина ізоляції, мм Маса кабелю, кг/км (орієнти-рівно) Мінімаль-тний радіус вигину під час прокладання, мм Тривало допустимі токові навантаження  на змінному струмі*, А
під час прокладання на повітрі під час прокладання в землі
ВВГ 5х2,5 11 0,6 210 83 25 33
ВВГ 5х4 13 0,7 310 98 33 44
ВВГ 5х6 14 0,7 420 105 43 55
ВВГ 5х10 17 0,9 660 128 59 73
ВВГ 5х16 20 0,9 940 150 78 95
ВВГ 5х25 27 1,1 1500 203 104 124
ВВГ 5х35 30 1,1 1980 225 127 147
ВВГ 5х50 34 1,2 2660 255 155 174
* Тривало допустимі токові навантаження розраховані для таких умов: температура повітря плюс 25 °С, температура ґрунту плюс 15 °С,дельний тепловий опір ґрунту 1,2 °К•м/Вт, глибина прокладання в ґрунті 0,7 м

#аввг5х10 #аввг5х16 #аввг5х25 #аввг5х35 #аввг5х50 #аввг5х70 #аввг5х95 #аввг5х120 #аввг5х150 #аввг5х185 #аввг5х240 #ввг5х10 #ввг5х16 #вг5х25 #ввг5х35 #ввг5х50 #ввг5х70 #вг5х95 #ввг5х120 #ввг5х150 #ввг5х185 #вг5х240 #ввгнгд5х10 #ввгнгд5х16 #ввгнгд5х25 #ввгнгд5х35 #ввгнгд5х50 #ввгнгд5х70 #ввгнгд5х95 #ввгнгд5х120    #ввгнгд5х150 #ввгнгд5х185 #вгнг95х240 #авгнягд5х10 #авгняг95х16 #авгняг95х25 #авгняг95х35 #авгняг95х50 #авгд5х70 #авгняг95х95 #авгд5х120 #аввгнгд5х150 #авгд5х185 #авгд55х240





Характеристики
Основні атрибути
ВиробникУкраїна ТД
Країна виробникУкраїна
Користувальницькі характеристики
УпаковкаКотушка
Тип дротуСиловий
Конструкція кабелюЖорстка
Гарантійний термін36
Термін служби25
Колір ізоляціїЧерный
Тип зовнішньої оболонкиВологостійка
НайменуванняКабель мідний п'ять на шістнадцять квадрат
Матеріал струмопровідної жилиМідь
ДаДа
ПВХ пластікат Полівінілхлоридний пластикат
Перетин жили16 кв.мм
Скручування дроту Да
Напрямок скручуванняПраво
Форма перерізуКругла
Вага0.9 кг/м
Номінальне струмове навантаження, не більше94 А
70-50 град.
ВінілВініл
Кількість жил5
Мінімальний радіус вигину165 мм
ТермоізоляціяПолівінілхлорид
Зовнішній діаметр22 мм
Номінальна робоча напруга1000 В
Максимальна робоча температура50 град.
Основні
ЗастосуванняКабелі застосовуються для прокладання: • одиночною прокладкою• в приміщеннях, у сухих каналах і тунелях, в умовах агресивного середовища
Інформація для замовлення
  • Ціна: від 381
  • Спосіб упаковки: ПІДДОН БУХТА КОБІЛЬНИЙ БАРАБАН
