ВВГ 5х10 Силовий кабель Кабель мідний ВВГ нг 5х10 ВВГ нгд 5х10

ВВГ 5x10 КОБЕЛЬ ВВГ 5*10 Кабель мідний п'ять на десять квадратів

ГОСТ 16442-80, ТУ У 31.3-00214534-048:2007

Кабелі силові з мідними ТПЖ, із ізоляцією з ПВХ-пластикунату, із зовнішньою оболонкою з ПВХ-пластикувату

Кабелі застосовуються для прокладання: • одиночною прокладкою • в приміщеннях, у сухих каналах і тунелях, в умовах агресивного середовища

Можливе виготовлення кабелю з багатодротовими струмопровідними жилами

Можливе виготовлення кабелю з поясною ізоляцією з ПВХ пластикату

Код пожежної безпеки відповідно до ДСТУ 4809:2007: ПБ100000000

Вироби цієї марки відповідають вимогам: • стійкість до поширення полум'я під час одиночної прокладки

ВВГ 5x10

ГОСТ 16442-80, ТУ У 31.3-00214534-048:2007

Кабелі силові з мідними ТПЖ, із ізоляцією з ПВХ-пластикунату, із зовнішньою оболонкою з ПВХ-пластикувату

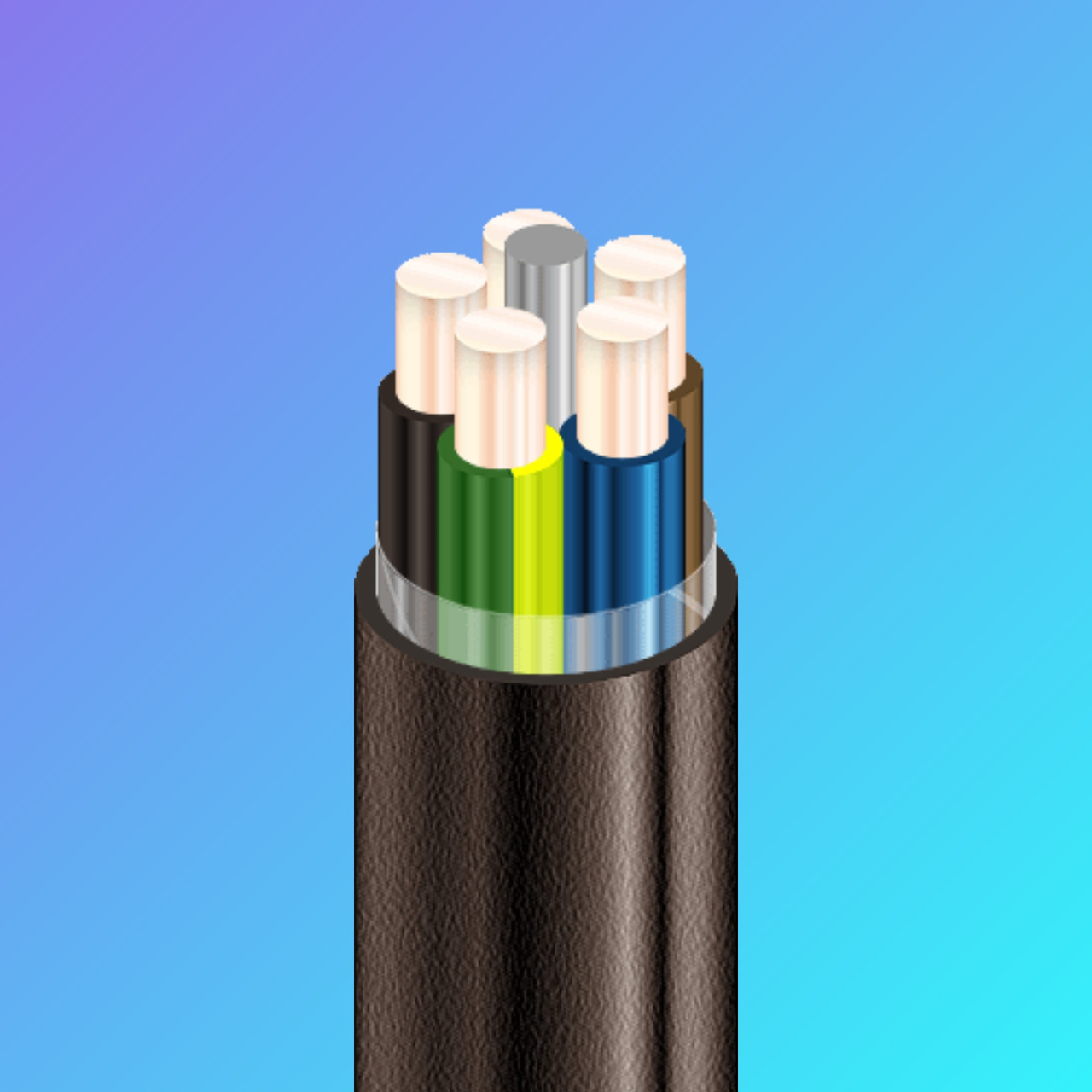

КОНСТРУКЦИЯ:

1 Мідна струмопровідна жила

2 Ізоляція з ПВХ пластикату

3 Джгут із ПВХ пластикату

4 Обмотки ПЕТ плівкою

5 Зовнішня оболонка з ПВХ пластикату

ВВГ 5x10-1 ТУ У 31.3-00214534-018-2003 Кабелі силові з мідними ТПЖ, із ізоляцією з ПВХ пластикату, із зовнішньою оболонкою з ПВХ пластикату зниженої пального

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

Номінальна напруга кВ 1

Число та номінальний переріз струмопровідних жил мм 2 5 x 10

Товщина фазної ізоляції мм 1

Тривало допустимі токові навантаження на змінному струмі промислової частоти *

• під час прокладання в повітрі А 58

• під час прокладання в ґрунті А 73

Максимально допустима температура жили

• тривало °C +70

• в аварійному режимі °C +90

• за короткого замикання °C +160

Діапазон робочих температур °C — 50... +50

Мінімальний радіус вигину під час прокладання мм 142.5

Розрахунковий зовнішній діаметр кабелю (праворуч) ** мм 19

Маса кабелю (орієнтовно) кг/км 650

Розрахована будівельна довжина кабелю та маса брутто під час постачання на барабанах м, т No 12: 910 • 0.7

Примітки: ЦЕНИ ПРИТУЙТЕ.

1. ЖГУТ із полівінілхлоридного пластикату (ПВХ).

2. ТОКОПРОВОДОВША ЖИЛА — мідна, однодротова або багатодротова, круглої форми.

3. ІЗОЛЯЦІЯ — з полівінілхлоридного пластикату.

4. РОЗДОЛІТНИЙ СЛИЙ — у формі обмотки з поліетилентерефталатної плівки (ПЕТ) (допускається відсутність).

5. НАРУЖНА ПОТУЖКА — з полівінілхлоридного пластикату, допускається повторення оболонкою форми скрутки.
