АПВЭГП 6-35 1х500 Силовий кабель Зшитий кабель Високовольтний кабель силовий Кабель

АПвЭгП-10 1x500 Кабель 10 кВ 1*500 Високовольтний кабель 10 кВ Кабель із зшитого поліетилену АПвЕгП-10 1x500/16 АПвЕгП-10 1x500/25 АПвЕгП-10 1x500/35 АПвЕгП-10 1x500/50 АПвЕгП-10 1x500/70
АПвЕгП-10 1x500/95

 ТУ У 31.3-00214534-017-2003 Кабелі силові з алюмінієвими ТПЖ, ізоляцією із зшитого поліетилену, поздовжньої герметизацією екрану і зовнішньою оболонкою з поліетилену Кабелю цієї марки відповідають аналоги іноземного виробництва: NA2XS2Y (DE) • NA2XS(F)2Y (DE) • A2XS2Y (DE) • A2XS(F)2Y (DE) • Al/XLPE/CWS/MDPE (GB) • XUHAKXS (PL) • XHAKXS (PL) • АПвПг (RU) • АПвП (UA) Технічні вимоги до кабелів відповідають IEC 60502-2 Кабелі застосовуються для прокладки: • в землі (траншеях) • в повітрі, в т. ч. в кабельних спорудах, за умови забезпечення додаткових засобів протипожежного захисту Можливе виготовлення кабелів з екструдованим полупроводящим шаром по зовнішній оболонці Можливе виготовлення кабелю з однопроволочной струмопровідною жилою Можливе виготовлення кабелю з герметизованою струмопровідною жилою Можлива поставка трьох скручених разом одножильних кабелів. Приклад запису при замовленні: 3хАПвЭгП-10 1x500

АПвЭгП-10 1x500 ТУ У 31.3-00214534-017-2003 Кабелі силові з алюмінієвими ТПЖ, ізоляцією із зшитого поліетилену, поздовжньої герметизацією екрану і зовнішньою оболонкою з поліетилену

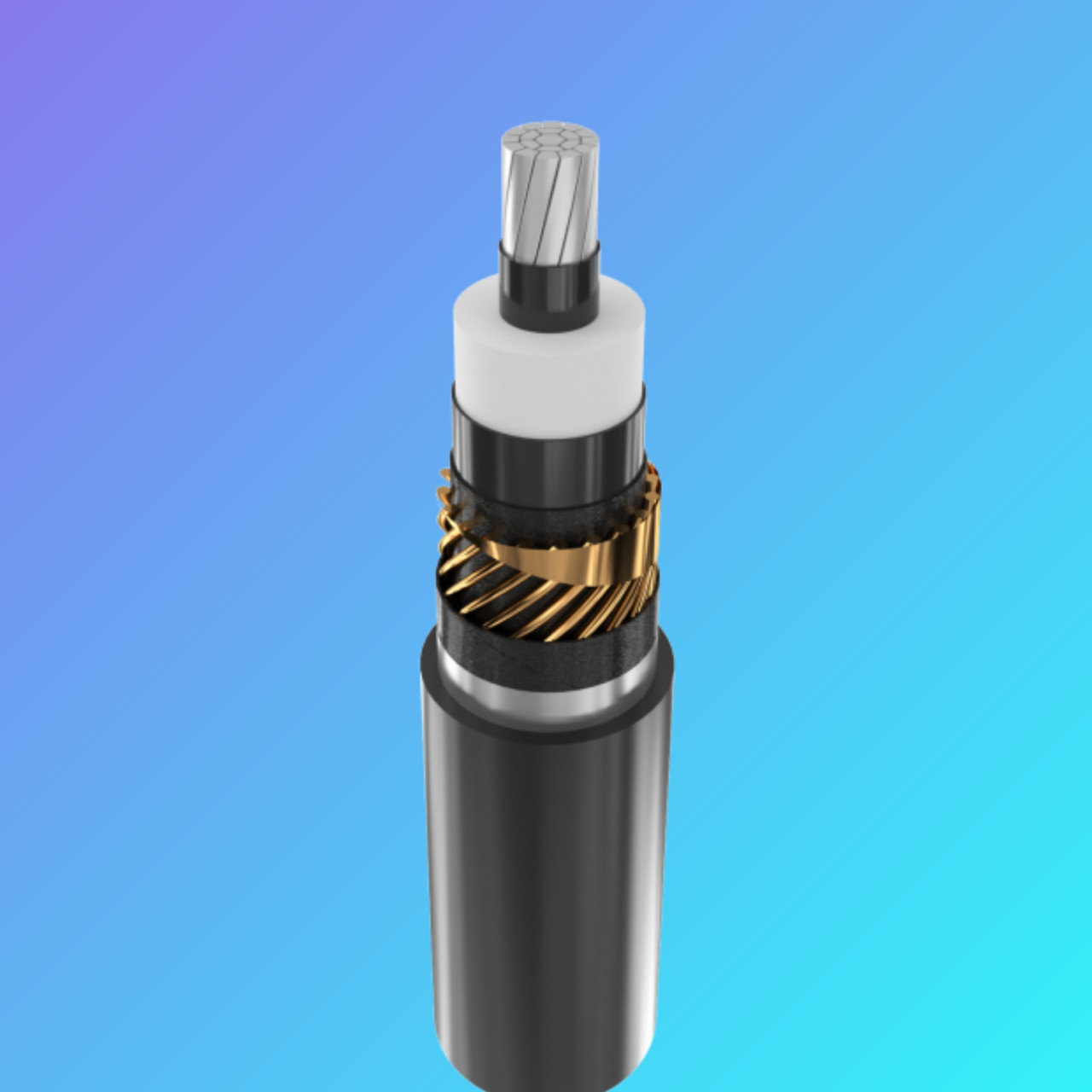

КОНСТРУКЦІЯ:

1 Алюмінієва багатодротяна струмопровідна жила ущільнена

2 Внутрішній екструдований полупроводящий шар

3 Ізоляція із зшитого поліетилену

4 Зовнішній екструдований полупроводящий шар

5 Шар обмотки полупроводящей водонабухающей стрічкою

6 Мідний екран

7 Шар обмотки стрічкою нетканого полотна

8 Зовнішня оболонка з поліетилену або сополімеру поліетилену

АПвЭгП-10 1x500 ТУ У 31.3-00214534-017-2003 Кабелі силові з алюмінієвими ТПЖ, ізоляцією із зшитого поліетилену, поздовжньої герметизацією екрану і зовнішньою оболонкою з поліетилену

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

Номінальна напруга 10 кВ Максимальна напруга кВ 12

Число і номінальний переріз струмопровідних жил мм 2 1 x 500

Товщина ізоляції 3.4 мм

Мінімальний переріз екрану мм 2 35

Допустимий струм короткого замикання по екрану мінімального перерізу кА 7.1

Максимально допустимий струм короткого замикання по струмопровідній жилі кА 47

Тривало допустимі струмові навантаження *

• при прокладці трикутником в повітрі А 786

• при прокладці площиною в повітрі А 881

• при прокладці трикутником в грунті А 526

• при прокладці площиною в грунті А 522

Рівень часткових розрядів при номінальному напрузі, не більше пКл 6

Максимально допустима температура жили
• довгостроково ° С +90
• в аварійному режимі ° С +130
• при короткому замиканні ° С До +250
Діапазон робочих температур ° С -60 . . . +50
Мінімальний радіус вигину при прокладці 736 мм
Розрахунковий зовнішній діаметр кабелю (довідково) ** 46 мм
Маса кабелю (орієнтовно) кг/км 2400
Розрахункова будівельна довжина кабелю та маса брутто при поставці на барабанах м, т
№ 20аУД-60: 840 • 2.7
№ 22УД-60: 848 • 3.0

Примітки: ЦІНИ УТОЧНЮЙТЕ.

УВАГА! КАБЕЛЬ РІЖЕТЬСЯ І ВІДПРАВЛЯЄТЬСЯ ПО ПЕРЕДОПЛАТІ 30% -100% ВІД ВАРТОСТІ ЗАМОВЛЕННЯ АБО САМОВИВІЗ. ЧАС ВІДВАНТАЖЕННЯ В ПОРЯДКУ ЧЕРГИ. БЕЗ ПЕРЕДОПЛАТИ ТОВАР НЕ ВІДВАНТАЖУЄТЬСЯ .

Примітки:
При замовленні будівельну довжину виробу необхідно погоджувати з виробником
* Тривало допустимі струмові навантаження розраховані для наступних умов: температура жили 90 °З, температура повітря 30 °С, температура ґрунту 20 °С, питомий тепловий опір грунту 1.5 °К•м/Вт, глибина прокладання у ґрунті 0.8 м, при прокладці в площині відстань між кабелями в світлі дорівнює діаметру кабелю, при прокладці трикутником кабелі прокладені впритул, заземлені екрани на обох кінцях лінії
** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10 %

1.СТРУМОПРОВІДНА ЖИЛА алюмінієва багатодротяна, круглої форми, ущільнена.

2. ЕКРАН ПО СТРУМОПРОВІДНІЙ ЖИЛІ накладено екструзією з електропровідною композиції на основі зшитого поліетилену.

3. ІЗОЛЯЦІЯ пероксидносшиваемого поліетилену.

4. ЕКСТРУДОВАНИЙ ЕКРАН з електропровідною композиції на основі зшитого поліетилену.

5. ПОЛУПРОВОДЯЩИЙ ЕКРАН у вигляді обмотки з водоблокирующих електропровідних синтетичних стрічок.

6. МІДНИЙ ЕКРАН ПО ЖИЛІ у вигляді обмотки з мідних стрічок товщиною 0,1 мм або мідних дротів, скріплених мідною стрічкою товщиною не менше 0,1 мм.

7. РОЗДІЛОВИЙ ШАР у вигляді обмотки з водоблокирующих синтетичних стрічок.

8. ЗОВНІШНЯ ОБОЛОНКА з поліетилену.
