ВББШВ 5х25 ВББШВ нг 5х25 ВББШВ нгд 5х25 Кабель броньований 5*25 Силовий кабель 5*25
від 1 000 ₴/м
Показати оптові ціниМінімальна сума замовлення на сайті — 300000 грн
- В наявності
- Оптом і в роздріб
ВБбШв 5x25 Кабель ВББШв 5*25 Кабель мідний броньований п'ять жил на двадцять п'ять квадрат
ГОСТ 16442-80, ТУ У 31.3-00214534-048:2007 Кабелі силові з мідними ТПЖ, з ізоляцією з ПВХ пластикату, броньовані сталевими оцинкованими стрічками, з захисним шлангом з ПВХ пластикату Кабелі застосовуються для прокладки: • одиночної прокладкою • у приміщеннях, в сухих каналах і тунелях, в умовах агресивного середовища • у місцях, де можливі механічні впливи на кабель, в т. ч. незначні розтягуючі зусилля Можливе виготовлення кабелю з неоцинкованої бронею, покритої шаром бітуму і ПЕТ плівкою Код пожежної безпеки згідно з ДСТУ 4809:2007: ПБ100000000 Вироби цієї марки відповідають вимогам: • стійкість до поширення полум'я при одиночній прокладці
ВБбШв 5x25-1 ГОСТ 16442-80, ТУ У 31.3-00214534-048:2007 Кабелі силові з мідними ТПЖ, з ізоляцією з ПВХ пластикату, броньовані сталевими оцинкованими стрічками, з захисним шлангом з ПВХ пластикату

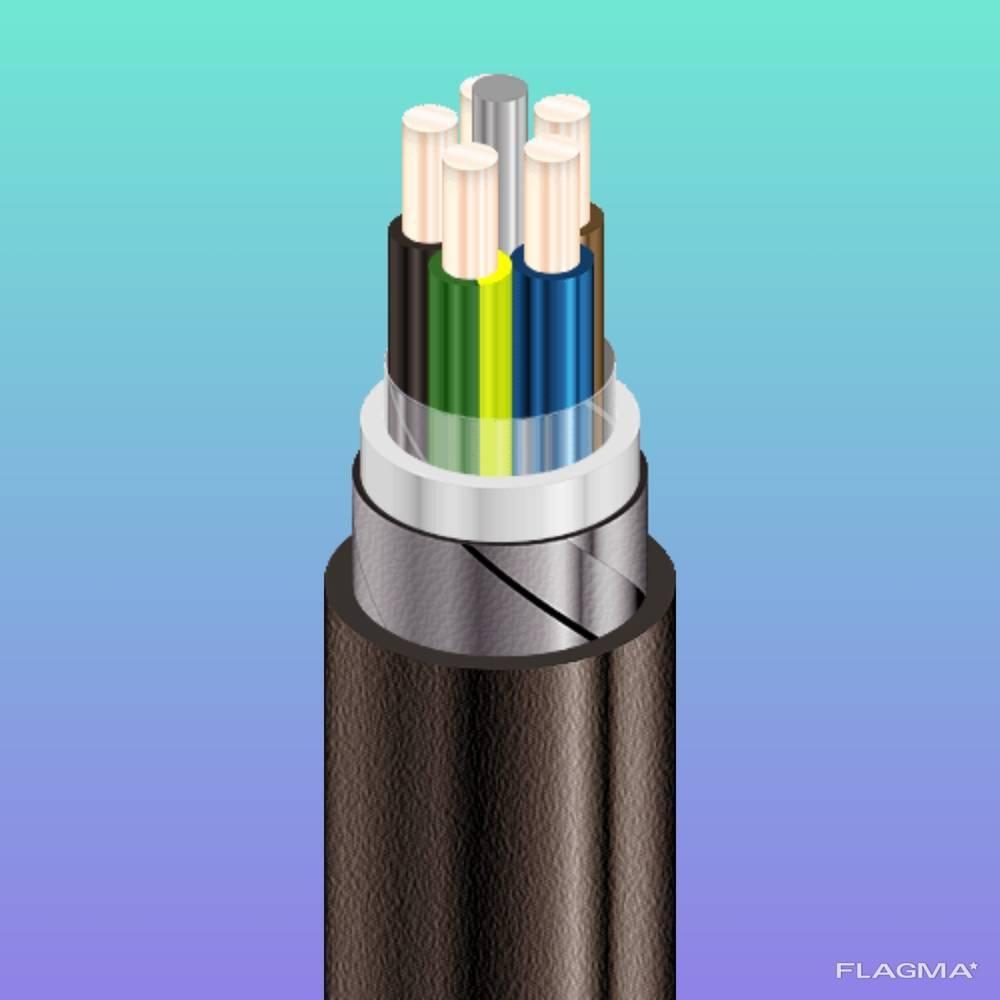

КОНСТРУКЦІЯ:
1 Мідна струмопровідна жила
2 Ізоляція з ПВХ пластикату
3 Джгут з ПВХ пластикату
4 Обмотка ПЕТ плівкою
5 Поясна ізоляція з ПВХ пластикату
6 Броня з двох сталевих оцинкованих стрічок
7 Выпрессованый захисний шланг з ПВХ пластикату
ВБбШв 5x25-1 ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007 Кабелі силові з мідними ТПЖ, з ізоляцією з ПВХ пластикату, броньовані сталевими оцинкованими стрічками, з захисним шлангом з ПВХ пластикату
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
Номінальна напруга кВ 1
Число і номінальний переріз струмопровідних жил мм 2 5 x 25
Товщина фазної ізоляції 1.2 мм
Тривало допустимі струмові навантаження на змінному струмі промислової частоти *
• при прокладці в повітрі А 104
• при прокладці в грунті А 123
Максимально допустима температура жили
• довгостроково ° З +70
• в аварійному режимі ° С +90
• при короткому замиканні ° С +160
Діапазон робочих температур, ° С -50 . . . +50
Мінімальний радіус вигину при прокладці 225 мм
Розрахунковий зовнішній діаметр кабелю (довідково) ** 30 мм
Маса кабелю (орієнтовно) кг/км 1970
Розрахункова будівельна довжина кабелю та маса брутто при поставці на барабанах м, т № 14: 700 • 1.6 № 16а: 1120 • 2.5
Число та номінальний переріз жил, мм2 | Зовнішній діаметр кабелю, мм | Номінальна товщина ізоляції, мм | Масса кабеля, кг/км (ориенти-ровочно) | Мінімальний радіус вигину при прокладці, мм | Довго допустимі струмові навантаження одножильних та багатожильних кабелів на змінному струмі*, А | |
під час прокладання на повітрі | при прокладанні у землі | |||||
ВБбШв 5х2,5 | 15 | 0,6 | 400 | 113 | 25 | 33 |
ВБбШв 5х4 | 17 | 0,7 | 500 | 128 | 33 | 44 |
ВБбШв 5х6 | 18 | 0,7 | 620 | 135 | 43 | 55 |
ВБбШв 5х10 | 21 | 0,9 | 900 | 158 | 59 | 73 |
ВБбШв 5х16 | 24 | 0,9 | 1250 | 180 | 78 | 95 |
ВБбШв 5х25 | 30 | 1,1 | 1870 | 225 | 104 | 124 |
ВБбШв 5х35 | 34 | 1,1 | 2390 | 255 | 127 | 147 |
ВБбШв 5х50 | 38 | 1,3 | 3140 | 285 | 155 | 174 |
ВБбШв 5х70 | 43 | 1,4 | 4240 | 323 | 196 | 214 |
ВБбШв 5х95 | 49 | 1,5 | 5630 | 368 | 243 | 259 |
ВБбШв 5х120 | 51 | 1,5 | 6700 | 383 | 281 | 295 |
ВБбШв 5х150 | 58 | 1,6 | 8260 | 435 | 322 | 333 |
ВБбШв 5х185 | 62 | 1,7 | 10050 | 465 | 369 | 377 |
ВБбШв 5х240 | 70 | 1,9 | 12730 | 525 | 439 | 438 |
Примітки: ЦІНИ УТОЧНЮЙТЕ.
УВАГА! КАБЕЛЬ РІЖЕТЬСЯ І ВІДПРАВЛЯЄТЬСЯ ПО ПЕРЕДОПЛАТІ 30% -100% ВІД ВАРТОСТІ ЗАМОВЛЕННЯ АБО САМОВИВІЗ. ЧАС ВІДВАНТАЖЕННЯ В ПОРЯДКУ ЧЕРГИ. БЕЗ ПЕРЕДОПЛАТИ ТОВАР НЕ ВІДВАНТАЖУЄТЬСЯ .
При замовленні будівельну довжину виробу необхідно погоджувати з виробником* Тривало допустимі струмові навантаження розраховані при роботі в чотирипровідних мережах з навантаженням у всіх жилах для наступних умов: температура повітря плюс 25 °С, температура ґрунту плюс 15 °С, питомий тепловий опір ґрунту 1.2 °К•м/Вт, глибина прокладання у ґрунті 0.7 м** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10 %
Основні | |
---|---|
Виробник | Україна ТД |
Країна виробник | Україна |
Тип дроту | Силовий |
Конструкція кабелю | Жорстка |
Упаковка | Котушка |
Маса | 1.8 кг/м |
Гарантійний термін | 36 міс |
Термін служби | 25 років |
Конструктивні особливості | |
Кількість жил | 5 |
Перетин жили | 25 кв.мм |
Наявність ізоляції | Так |
Тип зовнішньої оболонки | Вологостійка |
Зовнішній діаметр | 30 мм |
Скрутка жил | Так |
Матеріал струмопровідної жили | Мідь |
Механічні характеристики | |
Мінімальна робоча температура | -50 град. |
Максимальна робоча температура | 50 град. |
Мінімальний радіус вигину | 225 мм |
Електричні характеристики | |
Номінальне струмове навантаження, не більше | 124 А |
Номінальна робоча напруга | 1000 В |
Користувальницькі характеристики | |
Колір ізоляції | Черный |
ПВХ пластікат | Полівінілхлоридний пластикат |
Форма перерізу | Кругла |
Вініл | Вініл |
Термоізоляція | Полівінілхлорид |
- Ціна: від 1 000 ₴/м
- Спосіб упаковки: ПОДДОН БУХТА КАБЕЛЬНЫЙ БАРАБАН
