АВББШВ 5х50 АВБШВ нг 5х50 АВББШВ нг 5х50 Кабель броньований Силовий кабель
від 313 ₴/м
Показати оптові ціниМінімальна сума замовлення на сайті — 300000 грн
- В наявності
- Оптом і в роздріб
АВББШв 5x50 1 кВ АББШв 5*50 Кабель броньований АВББШв п'ять жил на п'ятдесят квадратів
ГОСТ 16442-80, ТУ У 31.3-00214534-048:2007 Кабелі силові з алюмінієвими ТПЖ, із ізоляцією з ПВХ пластикату, броньовані сталевими оцинкованими стрічками, із захисним шлангом із ПВХ пластикату
Кабелі застосовуються для прокладання:
• одиночною прокладкою
• в приміщеннях, у сухих каналах і тунелях, в умовах агресивного середовища
• в місцях, де можливі механічні дії на кабель, зокрема незначні зусилля
Можливе виготовлення кабелю з неоцинкованою бронею, покритою шаром бітуму та ПЕТ плівкою Код пожежної безпеки відповідно до ДСТУ 4809:2007: ПБ1000000 Виробу цієї марки відповідають вимогам: • стійкість до поширення полум'я за індивідуальної прокладці
АВБбШв 5x50 5*50
ГОСТ 16442-80, ТУ У 31.3-00214534-048:2007 Кабелі силові з алюмінієвими ТПЖ, із ізоляцією з ПВХ пластикату, броньовані сталевими оцинкованими стрічками, із захисним шлангом із ПВХ пластикату

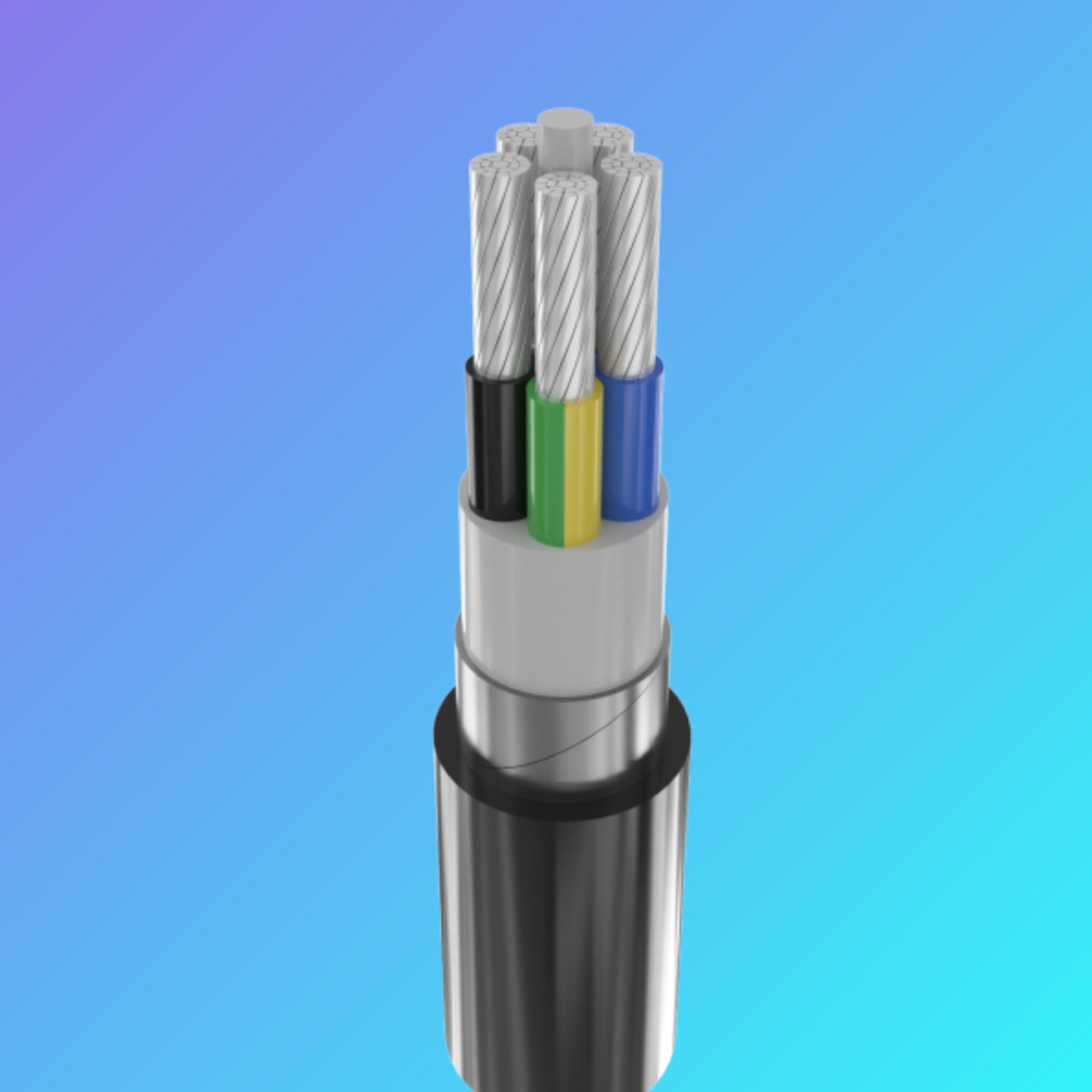

КОНСТРУКЦИЯ:
1 Алюмінієва струмопровідна жила
2 Ізоляція з ПВХ-пластикунату
3 Джгут із ПВХ пластикату
4 Обмотки ПЕТ плівкою
5 Поясна ізоляція з ПВХ пластикату
6 Броня з двох сталевих оцинкованих стрічок
7 Випресований захисний шланг із ПВХ пластикату
АВБбШв 5x50 5*50
ГОСТ 16442-80, ТУ У 31.3-00214534-048:2007 Кабелі силові з алюмінієвими ТПЖ, із ізоляцією з ПВХ пластикату, броньовані сталевими оцинкованими стрічками, із захисним шлангом із ПВХ пластикату
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
Номінальна напруга кВ 1
Число та номінальний переріз струмопровідних жил мм 2 5 x 50
Товщина фазної ізоляції мм 1.4
Тривало допустимі токові навантаження на змінному струмі промислової частоти *
• під час прокладання в повітрі А 117
• під час прокладання в ґрунті А 132
Максимально допустима температура жили • тривале °C +70
• в аварійному режимі °C +90
• за короткого замикання °C +160
Діапазон робочих температур °C -50... +50
Мінімальний радіус вигину під час прокладання мм 277.5
Розрахунковий зовнішній діаметр кабелю (праворуч) ** мм 37
Маса кабелю (орієнтовно) кг/км 1860
Розрахована будівельна довжина кабелю та маса брутто під час постачання на барабанах м, т No 16: 700 • 1.6 No 18: 800 • 1.9
Примітки: УВАГА! КАБЕЛЬ РІЖЕТЬСЯ І ВІДПРАВЛЯЄТЬСЯ З ПЕРЕДОПЛАТИ 30%-100% ВІД ВАРТІСТЬ ЗАМОВЛЕННЯ АБО САМОВИВОЗ. ЧАС ВІДВАНТАЖЕННЯ У ПОРЯДКУ ЧЕРГИ. БЕЗ ПЕРЕДОПЛАТИ ТОВАР НЕ ВІДВАНТАЖУЄТЬСЯ .
Під час замовлення будівельну довжину виробу необхідно погоджувати з виробником* Тричі допустимі токові навантаження розраховані під час роботи в чотиридротових мережах із навантаженням у всіх жилах для таких умов: температура повітря плюс 25 °С, температура ґрунту плюс 15 °С,дельний тепловий опір ґрунту 1.2 °К•м/Вт, глибина прокладання в ґрунті 0.7 м** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10 %
1.ЖГУТ із полівінілхлоридного пластикату.
2.ТОКОПРОВОДОВША ЖИЛА алюмінієва, однодротова або багатодротова, круглої форми.
3. ВИКОРИСТАННЯ з полівінілхлоридного пластикату.
4.ПОЯСНА ІЗОЛЯЦІЯ з полівінілхлоридного пластикату.
5.БРОНЯ зі сталевих поцинкованих стрічок
6.ВИПРЕСОВАНИЙ захисний шланг із полівінілхлоридного пластикату
Число та номінальний переріз жил, мм2 | Зовнішній діаметр кабелю, мм | Номінальна товщина ізоляції, мм | Маса кабелю, кг/км (орієнти-рівно) | Мінімаль-тний радіус вигину під час прокладання, мм | Тривало допустимі токові навантаження одножильних і багатожильних кабелів на змінному струмі*, А | |
під час прокладання на повітрі | під час прокладання в землі | |||||
5х2,5 | 15 | 0,6 | 320 | 113 | 20 | 26 |
5х4 | 17 | 0,7 | 370 | 128 | 27 | 34 |
5х6 | 18 | 0,7 | 430 | 135 | 34 | 41 |
5х10 | 21 | 0,9 | 580 | 158 | 47 | 55 |
5х16 | 24 | 0,9 | 760 | 180 | 62 | 72 |
5х25 | 28 | 1,1 | 1030 | 210 | 81 | 95 |
5х35 | 31 | 1,1 | 1230 | 233 | 99 | 114 |
5х50 | 35 | 1,3 | 1580 | 263 | 117 | 133 |
* Тривало допустимі токові навантаження розраховані для таких умов: температура повітря плюс 25 °С, температура ґрунту плюс 15 °С,дельний тепловий опір ґрунту 1,2 °К•м/Вт, глибина прокладання в ґрунті 0,7 м | ||||||
#авббшв5х10 #авббшв5х16 #авббшв5х25 #авббшв5х35 #авббшв5х50 #авбшв5х70 #авббшв5х95 #авббшв5х120 #авббшв5х150 #авбшв5х185 #авббшв4х240 #вббшв5х10 #вббшв5х16 #вббшв5х25 #вббшв5х35 #вббшв5х50 #вббшв5х70 #вббшв5х95 #вббшв5х120 #вббшв5х150 #вббшв5х185 #вббшв5х240
#авбшв4х95 #авбшв4Х120 #авбшв4Х150 #авбшв4Х185 #авбшв4Х240 #4Х95 #авбшв4Х70 #авббшв4Х50 #авбшв4Х35 #авбшв4Х25 #авбшв4Х16 #авбшв2Х16 #2х10 #2х16 #4х16 #4х25 #4х35 #4х50 #4х70 #4х95 #4х120 #4х150 #4х185 #4х240 #ВБШВ4Х16 #ВБШВ4Х25 #ВБШВ4Х35 #ВББШВ4Х50 #ВБШВ4Х70 #ВБШВ4Х95 #ВБШВ4Х120 #ВБШВ4Х185 #ВБШВ4Х240 #авбшв #аввг #ввг #вббшв #аабл #асбл #ааашв #аабл10 #асбл10 #аашв10
Основні атрибути | |
---|---|
Виробник | Україна ТД |
Країна виробник | Україна |
Користувальницькі характеристики | |
Упаковка | Котушка |
Тип дроту | Силовий |
Конструкція кабелю | Жорстка |
Гарантійний термін | 36 |
Термін служби | 25 |
Колір ізоляції | Черный |
Тип зовнішньої оболонки | Вологостійка |
Застосування | Для прокладання в землі 1 кВ |
Матеріал струмопровідної жили | Алюміній |
Да | Да |
ПВХ пластікат | Полівінілхлоридний пластикат |
Перетин жили | 50 кв.мм |
Скручування дроту | Да |
Форма перерізу | Кругла |
Вага | 1.5 кг/м |
Номінальне струмове навантаження, не більше | 133 А |
70 | -50 град. |
Вініл | Вініл |
Кількість жил | 5 |
Мінімальний радіус вигину | 263 мм |
Термоізоляція | Полівінілхлорид |
Зовнішній діаметр | 35 мм |
Номінальна робоча напруга | 1000 В |
Максимальна робоча температура | 50 град. |
Конструктивні особливості | |
Покриття кабелю | броньовані сталевими стрічками |
поясна ізоляція | ПВХ ПЛАСТИКАТ |
- Ціна: від 313 ₴/м
- Спосіб упаковки: Котушка Піддон Бухта
