АВББШВ 5х70 АВБШВ нг 5х70 АВББШВ нг 5х70 Кабель броньований Силовий кабель
від 5 ₴/м
Показати оптові ціни- В наявності
- Оптом і в роздріб
АВББШв 5x70 1кВ АВББШВ 5*70 Кабель броньований АВББШВ п'ять жил на сімдесят квадрат
ГОСТ 16442-80, ТУ У 31.3-00214534-048:2007
Кабелі силові з алюмінієвими ТПЖ, із ізоляцією з ПВХ-пластикунату, броньовані сталевими оцинкованими стрічками, із захисним шлангом із ПВХ-пластикувату
Кабелі застосовуються для прокладання:
• одиночною прокладкою
• в приміщеннях, у сухих каналах і тунелях, в умовах агресивного середовища
• в місцях, де можливі механічні дії на кабель, зокрема незначні зусилля
Можливе виготовлення кабелю з неоцинкованою бронею, покритою шаром бітуму та ПЕТ плівкою Код пожежної безпеки відповідно до ДСТУ 4809:2007: ПБ1000000 Виробу цієї марки відповідають вимогам: • стійкість до поширення полум'я за індивідуальної прокладці
| АВБбШв 5x70 АВББШв 5*70 ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007 |
|
| Кабелі силові з алюмінієвими ТПЖ, із ізоляцією з ПВХ-пластикунату, броньовані сталевими оцинкованими стрічками, із захисним шлангом із ПВХ-пластикувату | |

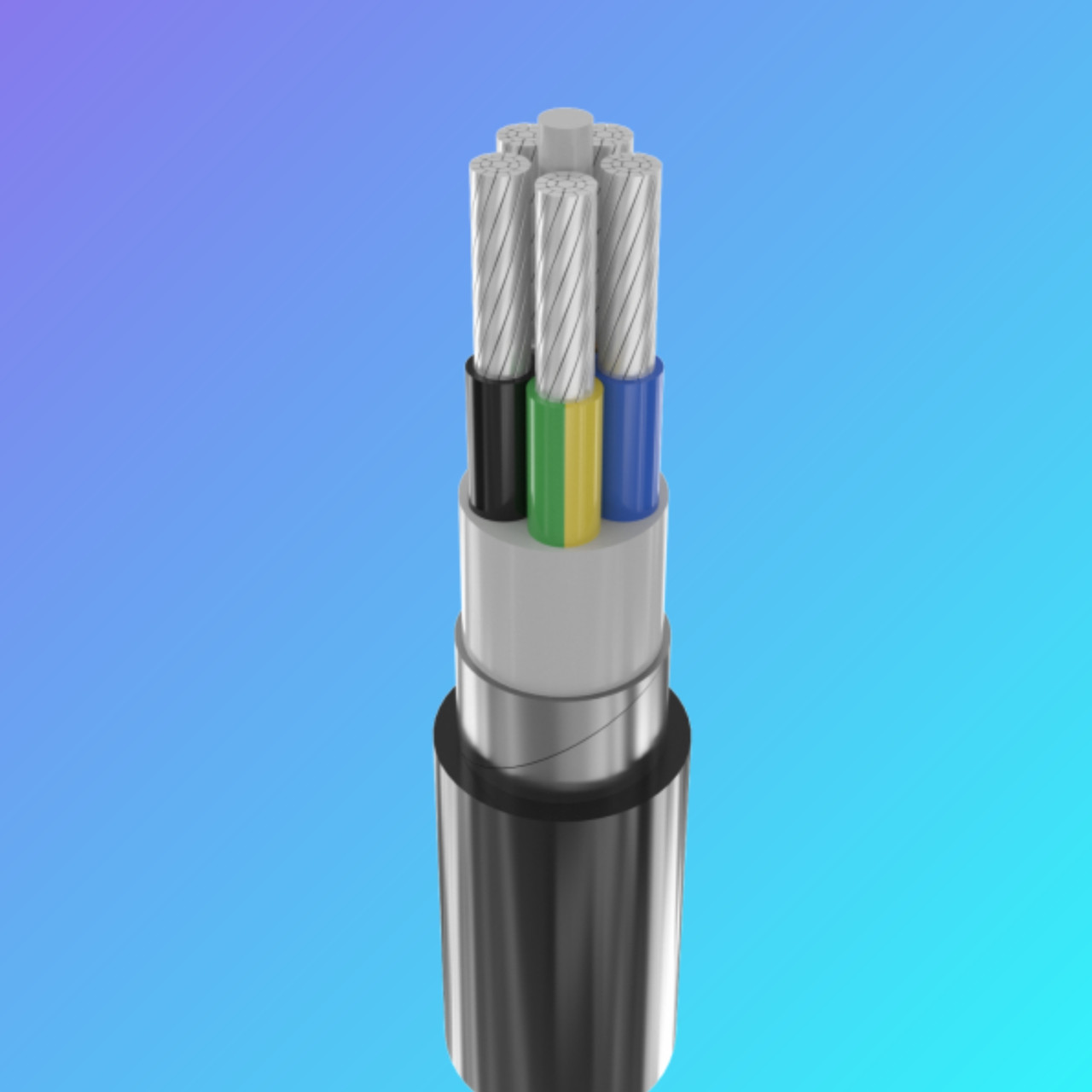

| КОНСТРУКЦИЯ: | |
| 1 | Алюмінієва струмопровідна жила |
| 2 | Ізоляція з ПВХ пластикату |
| 3 | Джгут із ПВХ пластикату |
| 4 | Поясна ізоляція з ПВХ пластикату |
| 5 | Броня з двох сталевих оцинкованих стрічок |
| 6 | Випресований захисний шланг із ПВХ пластикату |
| Число та номінальний переріз жил, мм2 | Зовнішній діаметр кабелю, мм | Номінальна товщина ізоляції, мм | Маса кабелю, кг/км (орієнти-рівно) | Мінімаль-тний радіус вигину під час прокладання, мм | Тривало допустимі токові навантаження одножильних і багатожильних кабелів на змінному струмі*, А | |
| під час прокладання на повітрі | під час прокладання в землі | |||||
| 5х70 | 40 | 1,4 | 2040 | 300 | 150 | 166 |
| 5х95 | 45 | 1,5 | 2610 | 338 | 183 | 199 |
| 5х120 | 51 | 1,5 | 3190 | 383 | 213 | 227 |
| 5х150 | 56 | 1,6 | 3810 | 420 | 243 | 255 |
| 5х185 | 61 | 1,7 | 4510 | 458 | 281 | 290 |
| 5х240 | 70 | 1,9 | 5710 | 525 | 334 | 338 |
1.ЖГУТ із полівінілхлоридного пластикату.
2.ТОКОПРОВОДОВША ЖИЛА алюмінієва, однодротова або багатодротова, круглої форми.
3. ВИКОРИСТАННЯ з полівінілхлоридного пластикату.
4.ПОЯСНА ІЗОЛЯЦІЯ з полівінілхлоридного пластикату.
5.БРОНЯ зі сталевих поцинкованих стрічок
6.ВИПРЕСОВАНИЙ захисний шланг із полівінілхлоридного пластикату
Примітки: УВАГА! КАБЕЛЬ РІЖЕТЬСЯ І ВІДПРАВЛЯЄТЬСЯ З ПЕРЕДОПЛАТИ 30%-100% ВІД ВАРТІСТЬ ЗАМОВЛЕННЯ АБО САМОВИВОЗ. ЧАС ВІДВАНТАЖЕННЯ У ПОРЯДКУ ЧЕРГИ. БЕЗ ПЕРЕДОПЛАТИ ТОВАР НЕ ВІДВАНТАЖУЄТЬСЯ .
Під час замовлення будівельну довжину виробу необхідно погоджувати з виробником* Тричі допустимі токові навантаження розраховані під час роботи в чотиридротових мережах із навантаженням у всіх жилах для таких умов: температура повітря плюс 25 °С, температура ґрунту плюс 15 °С,дельний тепловий опір ґрунту 1.2 °К•м/Вт, глибина прокладання в ґрунті 0.7 м** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10 %
#авббшв5х10 #авббшв5х16 #авббшв5х25 #авббшв5х35 #авббшв5х50 #авбшв5х70 #авббшв5х95 #авббшв5х120 #авббшв5х150 #авбшв5х185 #авббшв4х240 #вббшв5х10 #вббшв5х16 #вббшв5х25 #вббшв5х35 #вббшв5х50 #вббшв5х70 #вббшв5х95 #вббшв5х120 #вббшв5х150 #вббшв5х185 #вббшв5х240#авбшв4х95 #авбшв4Х120 #авбшв4Х150 #авбшв4Х185 #авбшв4Х240 #4Х95 #авбшв4Х70 #авббшв4Х50 #авбшв4Х35 #авбшв4Х25 #авбшв4Х16 #авбшв2Х16 #2х10 #2х16 #4х16 #4х25 #4х35 #4х50 #4х70 #4х95 #4х120 #4х150 #4х185 #4х240 #ВБШВ4Х16 #ВБШВ4Х25 #ВБШВ4Х35 #ВББШВ4Х50 #ВБШВ4Х70 #ВБШВ4Х95 #ВБШВ4Х120 #ВБШВ4Х185 #ВБШВ4Х240 #авбшв #аввг #ввг #вббшв #аабл #асбл #ааашв #аабл10 #асбл10 #аашв10
| Основні атрибути | |
|---|---|
| Виробник | Україна ТД |
| Країна виробник | Україна |
| Користувальницькі характеристики | |
| Упаковка | Котушка |
| Тип дроту | Силовий |
| Конструкція кабелю | Жорстка |
| Гарантійний термін | 36 |
| Термін служби | 25 |
| Колір ізоляції | Черный |
| Тип зовнішньої оболонки | Вологостійка |
| Застосування | Прокладки для прокладки в землі 1 кВ |
| Матеріал струмопровідної жили | Алюміній |
| Да | Да |
| ПВХ пластікат | Полівінілхлоридний пластикат |
| Перетин жили | 70 кв.мм |
| Скручування дроту | Да |
| Форма перерізу | Кругла |
| Вага | 2 кг/м |
| Номінальне струмове навантаження, не більше | 166 А |
| 70 | -50 град. |
| Вініл | Вініл |
| Кількість жил | 5 |
| Мінімальний радіус вигину | 300 мм |
| Термоізоляція | Полівінілхлорид |
| Зовнішній діаметр | 40 мм |
| Номінальна робоча напруга | 1000 В |
| Максимальна робоча температура | 50 град. |
| Конструктивні особливості | |
| Покриття кабелю | броньовані сталевими стрічками |
| поясна ізоляція | ПВХ ПЛАСТИКАТ |
