ВВГ 1х240 Силовий кабель ВВГ 1*240 Кабель силовий

ВВГ 1x240-1 кВ Кабель ВВГ 1*240 Силовий кабель мідний один на двісти сорок квадрат

ГОСТ 16442-80, ТУ У 31.3-00214534-048:2007 Кабелі силові з мідними ТПЖ, з ізоляцією з ПВХ пластикату, із зовнішньою оболонкою із ПВХ пластикату

Кабелі застосовуються для прокладання: • одиночною прокладкою • в приміщеннях, у сухих каналах і тунелях, в умовах агресивного середовища

Код пожежної безпеки відповідно до ДСТУ 4809:2007: ПБ100000000

Вироби цієї марки відповідають вимогам: • стійкість до поширення полум'я під час одиночної прокладки

ВВГ 1x240-1 ГОСТ 16442-80, ТУ У 31.3-00214534-048:2007 Кабелі силові з мідними ТПЖ, із ізоляцією з ПВХ пластикату, із зовнішньою оболонкою з ПВХ пластикату

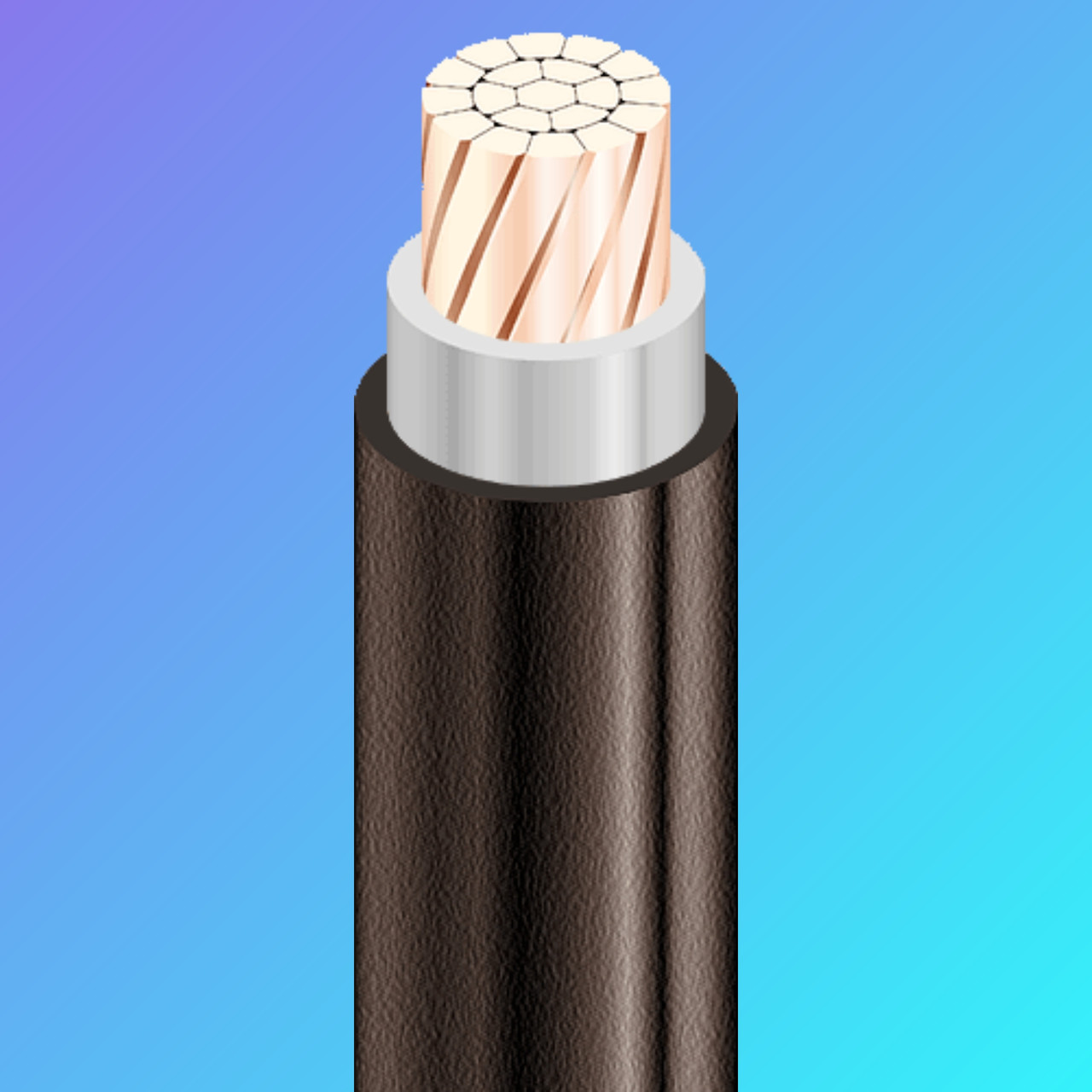

КОНСТРУКЦИЯ:

1 Мідна багатодротова ущільнена струмопровідна жила

2 Ізоляція з ПВХ пластикату

3 Зовнішня оболонка з ПВХ пластикату

ВВГ 1x240-1 ГОСТ 16442-80, ТУ У 31.3-00214534-048:2007 Кабелі силові з мідними ТПЖ, із ізоляцією з ПВХ пластикату, із зовнішньою оболонкою з ПВХ пластикату

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

Номінальна напруга кВ 1

Число та номінальний переріз струмопровідних жил мм 2 1 x 240

Товщина фазної ізоляції мм 2.2

Тривало допустимі токові навантаження на змінному струмі промислової частоти *

• під час прокладання в повітрі А 512

• під час прокладання в ґрунті А 477

Тривало допустимі токові навантаження на постійному струмі *

• під час прокладання в повітрі А 655

• під час прокладання в ґрунті А 743

Максимально допустима температура жили

• тривало °C +70

• в аварійному режимі °C +90

• за короткого замикання °C +160

Діапазон робочих температур °C — 50... +50

Мінімальний радіус вигину під час прокладання мм 270

Розрахунковий зовнішній діаметр кабелю (праворуч) ** мм 27

Маса кабелю (орієнтовно) кг/км 2520

Розрахована будівельна довжина кабелю та маса брутто під час постачання на барабанах м, т Nomin 800 • 2.2

Примітки: ЦЕНИ ПРИТУЙТЕ.

УВАГА! КОБЕЛЬ РЕЖУЄТЬСЯ І ВІДПОРУЄТЬСЯ ПЗУПЛАТТТЯ 30% -100% ВІД СТОІМОСТИ ЗАКАЗАННЯ АБО СИРОВИ 51. НАГЛЯДУ В ПОРЯДКІ ОЧЕРІДІ. БЕЗ ПРЕДОПЛАТЫ ТОВАР НЕ ОТГРУЖАЕТСЯ .

Примітки: Під час замовлення будівельну довжину виробу необхідно погоджувати з виробником * Тричі допустимі токові навантаження розраховані для таких умов: температура повітря плюс 25 °C, температура ґрунту плюс 15 °C, питоме теплове опір ґрунту 1.2 °К•м/Вт, глибина прокладання в ґрунті 0.7 м** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10%
