ВВГ 1х185 Силовий кабель ВВГ 1*185 Кабель мідний
від 1 098 ₴/м
Показати оптові ціниМінімальна сума замовлення на сайті — 300000 грн
- В наявності
- Оптом і в роздріб
ВВГ 1x185-1 кВ Кабель ВВГ 1*185 Силовий кабель мідний один на сто вісімдесят п'ять квадрат
ГОСТ 16442-80, ТУ У 31.3-00214534-048:2007 Кабелі силові з мідними ТПЖ, з ізоляцією з ПВХ пластикату, із зовнішньою оболонкою із ПВХ пластикату
Кабелі застосовуються для прокладання: • одиночною прокладкою • в приміщеннях, у сухих каналах і тунелях, в умовах агресивного середовища
Код пожежної безпеки відповідно до ДСТУ 4809:2007: ПБ100000000
Вироби цієї марки відповідають вимогам: • стійкість до поширення полум'я під час одиночної прокладки
ВВГ 1x185-1 ГОСТ 16442-80, ТУ У 31.3-00214534-048:2007 Кабелі силові з мідними ТПЖ, із ізоляцією з ПВХ пластикату, із зовнішньою оболонкою з ПВХ пластикату

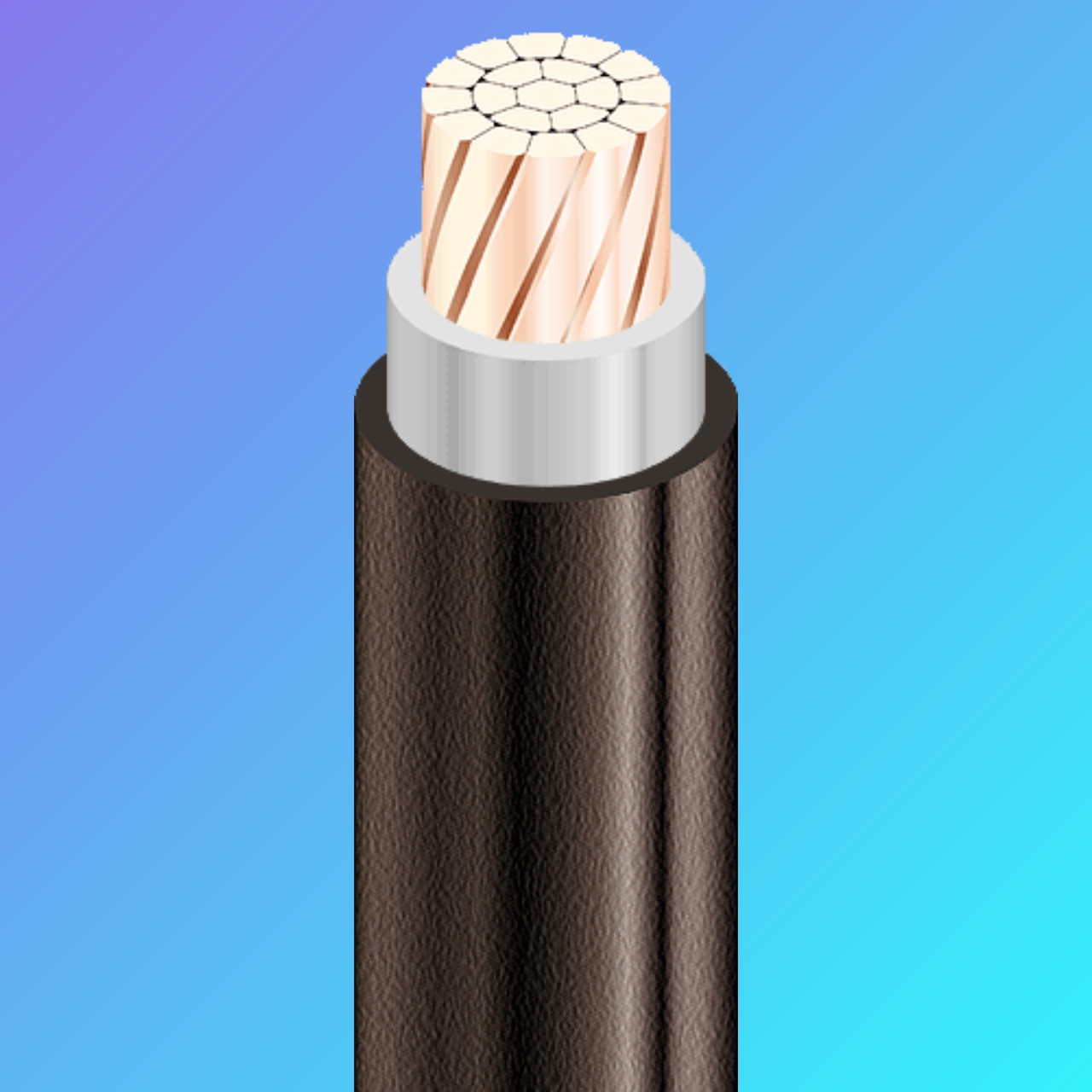

КОНСТРУКЦИЯ:
1 Мідна багатодротова ущільнена струмопровідна жила
2 Ізоляція з ПВХ пластикату
3 Зовнішня оболонка з ПВХ пластикату
ВВГ 1x185-1 ГОСТ 16442-80, ТУ У 31.3-00214534-048:2007 Кабелі силові з мідними ТПЖ, із ізоляцією з ПВХ пластикату, із зовнішньою оболонкою з ПВХ пластикату
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
Номінальна напруга кВ 1
Число та номінальний переріз струмопровідних жил мм 2 1 x 185
Товщина фазної ізоляції мм 2
Тривало допустимі токові навантаження на змінному струмі промислової частоти *
• під час прокладання в повітрі А 431
• під час прокладання в ґрунті А 412
Тривало допустимі токові навантаження на постійному струмі *
• під час прокладання в повітрі А 547
• під час прокладання в ґрунті А 637
Максимально допустима температура жили • тривале °C +70
• в аварійному режимі °C +90
• за короткого замикання °C +160
Діапазон робочих температур °C -50... +50
Мінімальний радіус вигину під час прокладання мм 240
Розрахунковий зовнішній діаметр кабелю (праворуч) ** мм 24
Маса кабелю (орієнтовно) кг/км 1930
Розрахована будівельна довжина кабелю та маса брутто під час постачання на барабанах м, т Nomin 1090 • 2.3
Примітки: ЦЕНИ ПРИТУЙТЕ.
УВАГА! КОБЕЛЬ РЕЖУЄТЬСЯ І ВІДПОРУЄТЬСЯ ПЗУПЛАТТТЯ 30% -100% ВІД СТОІМОСТИ ЗАКАЗАННЯ АБО СИРОВИ 51. НАГЛЯДУ В ПОРЯДКІ ОЧЕРІДІ. БЕЗ ПРЕДОПЛАТЫ ТОВАР НЕ ОТГРУЖАЕТСЯ .
Примітки: Під час замовлення будівельну довжину виробу необхідно погоджувати з виробником * Тричі допустимі токові навантаження розраховані для таких умов: температура повітря плюс 25 °C, температура ґрунту плюс 15 °C, питоме теплове опір ґрунту 1.2 °К •м/Вт, глибина прокладання в ґрунті 0.7 м** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10%
Число і номінальний переріз жил, мм2 | Зовнішній діаметр кабелю, мм | Номінальна товщина ізоляції, мм | Маса кабелю, кг/км (орієнти-рівно) | Мінімаль-тний радіус вигину під час прокладання, мм | Тривало допустимі токові навантаження на постійному струмі*, А | Тривало допустимі токові навантаження на змінному струмі*, А | ||
під час прокладання на повітрі | під час прокладання в землі | під час прокладання на повітрі | під час прокладання в землі | |||||
ВВГ 1х1,5 | 5 | 0,6 | 40 | 50 | 29 | 41 | 22 | 30 |
ВВГ 1х2,5 | 5 | 0,6 | 50 | 50 | 37 | 55 | 30 | 39 |
ВВГ 1х4 | 6 | 0,7 | 70 | 60 | 50 | 71 | 39 | 50 |
ВВГ 1х6 | 6 | 0,7 | 90 | 60 | 63 | 90 | 50 | 62 |
ВВГ 1х10 | 8 | 0,9 | 140 | 80 | 86 | 124 | 68 | 83 |
ВВГ 1х16 | 9 | 0,9 | 210 | 90 | 113 | 159 | 89 | 107 |
ВВГ 1х25 | 11 | 1,1 | 320 | 110 | 153 | 207 | 121 | 137 |
ВВГ 1х35 | 13 | 1,1 | 410 | 130 | 187 | 249 | 147 | 163 |
ВВГ 1х50 | 14 | 1,2 | 540 | 140 | 227 | 295 | 179 | 194 |
ВВГ 1*70 | 16 | 1,4 | 740 | 160 | 286 | 364 | 226 | 237 |
ВВГ 1*95 | 19 | 1,5 | 1000 | 190 | 354 | 436 | 280 | 285 |
ВВГ 1*120 | 19 | 1,5 | 1210 | 190 | 413 | 499 | 326 | 324 |
ВВГ 1*150 | 22 | 1,6 | 1490 | 220 | 473 | 561 | 373 | 364 |
ВВГ 1*185 | 23 | 1,7 | 1800 | 230 | 547 | 637 | 431 | 412 |
ВВГ 1*240 | 26 | 1,9 | 2340 | 260 | 655 | 743 | 512 | 477 |
* Тривало допустимі токові навантаження розраховані для таких умов: температура повітря плюс 25 °С, температура ґрунту плюс 15 °С,дельний тепловий опір ґрунту 1,2 °К•м/Вт, глибина прокладання в ґрунті 0,7 м |
#ввг1х16 #ввг1х25 #вг1х35 #ввг1х50 #ввг1х70 #ввг1х95 #ввг1х120 #ввг1х150 #ввг1х185 #ввг1х240 #ввг1х300 #вг1х400 #ввг1х500 #ввг1х630 #ввг1х800
#аввг1х16 #аввг1х25 #аввг1х35 #аввг1х50 #аввг1х70 #аввг1х95 #аввг1х120 #аввг1х150 #аввг1х185 #аввг1х240 #аввг1х300 #аввг1х400 #аввг1х500 #аввг1х630 #аввг1х800
Основні | |
---|---|
Виробник | Україна ТД |
Країна виробник | Україна |
Тип дроту | Силовий |
Конструкція кабелю | Жорстка |
Упаковка | Котушка |
Маса | 1.9 кг/м |
Гарантійний термін | 36 міс |
Термін служби | 25 років |
Максимальна допустима температура жили | +70 |
Застосування | Кабелі застосовуються для прокладання: • одиночною прокладкою • в приміщеннях, у сухих каналах і тунелях, в умовах агресивного середовища |
товщина фазної ізоляції | 2 мм |
Конструктивні особливості | |
Кількість жил | 1 |
Перетин жили | 185 кв.мм |
Наявність ізоляції | Так |
Тип зовнішньої оболонки | Вологостійка |
Зовнішній діаметр | 24 мм |
Скрутка жил | Так |
Матеріал струмопровідної жили | Мідь |
Механічні характеристики | |
Мінімальна робоча температура | -50 град. |
Максимальна робоча температура | 50 град. |
Мінімальний радіус вигину | 240 мм |
Електричні характеристики | |
Номінальне струмове навантаження, не більше | 412 А |
Номінальна робоча напруга | 1000 В |
Користувальницькі характеристики | |
Колір ізоляції | Черный |
Найменування | Кабель мідний ВВГ один на сто вісімдесят п'ять квадрат |
ПВХ пластікат | Полівінілхлоридний пластикат |
Форма перерізу | Кругла |
Вініл | Вініл |
Термоізоляція | Полівінілхлорид |
Скручування дроту | Так |
Да | Так |
- Ціна: від 1 098 ₴/м
- Спосіб упаковки: КОБІЛЬНИЙ БАРАБАН ПІДДОН БУХТА
