АВВГ 1х150 Силовий кабель АВВГ 1*150

АВВГ 1x150 1 кВ Силовий алюмінієвий кабель один на сто п'ятдесят квадрат

ГОСТ 16442-80, ТУ У 31.3-00214534-048:2007

Кабелі силові з алюмінієвими ТПЗ, із ізоляцією із ПВХ пластикату, із зовнішньою оболонкою із ПВХ пластикату

Кабелі застосовуються для прокладання: • одиночною прокладкою • в приміщеннях, сухих каналах і тунелях, в умовах агресивного середовища

Код пожежної безпеки відповідно до ДСТУ 4809:2007: ПБ100000000

Вироби цієї марки відповідають вимогам: • стійкість до поширення полум'я при одиночній прокладці

АВВГ 1x150

ГОСТ 16442-80, ТУ У 31.3-00214534-048:2007 Кабелі силові з алюмінієвими ТПЗ, із ізоляцією із ПВХ пластикату, із зовнішньою оболонкою із ПВХ пластикату

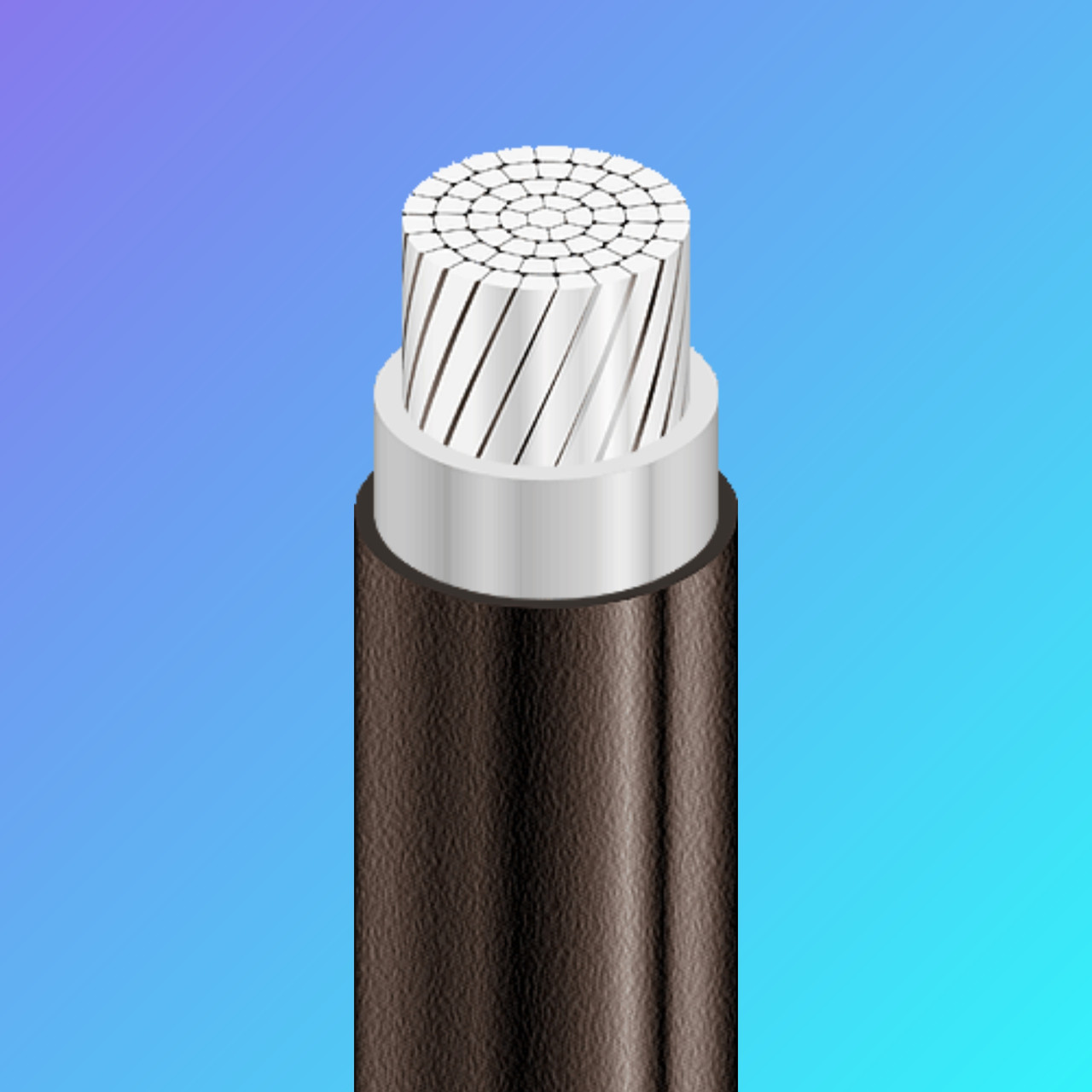

КОНСТРУКЦІЯ:

1 Алюмінієва багатодротяна ущільнена струмопровідна жила

2 Ізоляція з ПВХ пластикату

3 Зовнішня оболонка із ПВХ пластикату

АВВГ 1x150

ГОСТ 16442-80, ТУ У 31.3-00214534-048:2007

Кабелі силові з алюмінієвими ТПЗ, із ізоляцією із ПВХ пластикату, із зовнішньою оболонкою із ПВХ пластикату

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

Номінальна напруга кВ 1

Число та номінальний переріз струмопровідних жил мм 2 1 x 150

Товщина фазної ізоляції мм 1.8

Довго допустимі струмові навантаження на змінному струмі промислової частоти *

• під час прокладання в повітрі А 290

• при прокладанні в ґрунті А 283

Довго допустимі струмові навантаження на постійному струмі *

• під час прокладання в повітрі А 366

• при прокладанні в ґрунті А 434

Максимально допустима температура жили

• довгостроково ° С +70

• в аварійному режимі ° С +90

• при короткому замиканні ° С +160

Діапазон робочих температур °С-50. . . +50

Мінімальний радіус вигину при прокладанні мм 220

Розрахунковий зовнішній діаметр кабелю (довідково)** мм 22

Примітки: ЦІНИ УТОЧНЮЙТЕ.

УВАГА! КАБЕЛЬ РІЖЕТЬСЯ І ВІДПРАВЛЯЄТЬСЯ З ПЕРЕДОПЛАТИ 30%-100% ВІД ВАРТІСТЬ ЗАМОВЛЕННЯ АБО САМОВИВОЗ. ЧАС ВІДВАНТАЖЕННЯ У ПОРЯДКУ ЧЕРГИ. БЕЗ ПЕРЕДОПЛАТИ ТОВАР НЕ ВІДВАНТАЖУЄТЬСЯ .

Маса кабелю (орієнтовно) кг/км 650 Розрахункова будівельна довжина кабелю та маса брутто при постачанні на барабанах м, т № 14: 1300 • 1.0 Примітки: При замовленні будівельну довжину виробу необхідно погоджувати з виробником * Довго допустимі струмові навантаження розраховані: температура повітря плюс 25 °С, температура ґрунту плюс 15 °С, питомий тепловий опір ґрунту 1.2 °К•м/Вт, глибина прокладки в ґрунті 0.7 м ** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10 %
