АВВГ 3х240+120 АВВГ нг 3х240+120 АВВГ нгд 3х240+120 Силовий Кабель силовий кбаель

АВВГ 3x240+1x120 -1 ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007 Кабелі силові з алюмінієвими ТПЖ, з ізоляцією з ПВХ пластикату, із зовнішньою оболонкою з ПВХ пластикату

Кабелі застосовуються для прокладки: • одиночної прокладкою • у приміщеннях, в сухих каналах і тунелях, в умовах агресивного середовища Можливе виготовлення кабелю з багатодротовими струмопровідними жилами (основними і додаткової)

Можливе виготовлення кабелі з поясною ізоляцією з ПВХ пластикату Код пожежної безпеки згідно з ДСТУ 4809:2007: ПБ100000000 Вироби цієї марки відповідають вимогам: • стійкість до поширення полум'я при одиночній прокладці

АВВГ 3x240+1x120 -1 ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007 Кабелі силові з алюмінієвими ТПЖ, з ізоляцією з ПВХ пластикату, із зовнішньою оболонкою з ПВХ пластикату

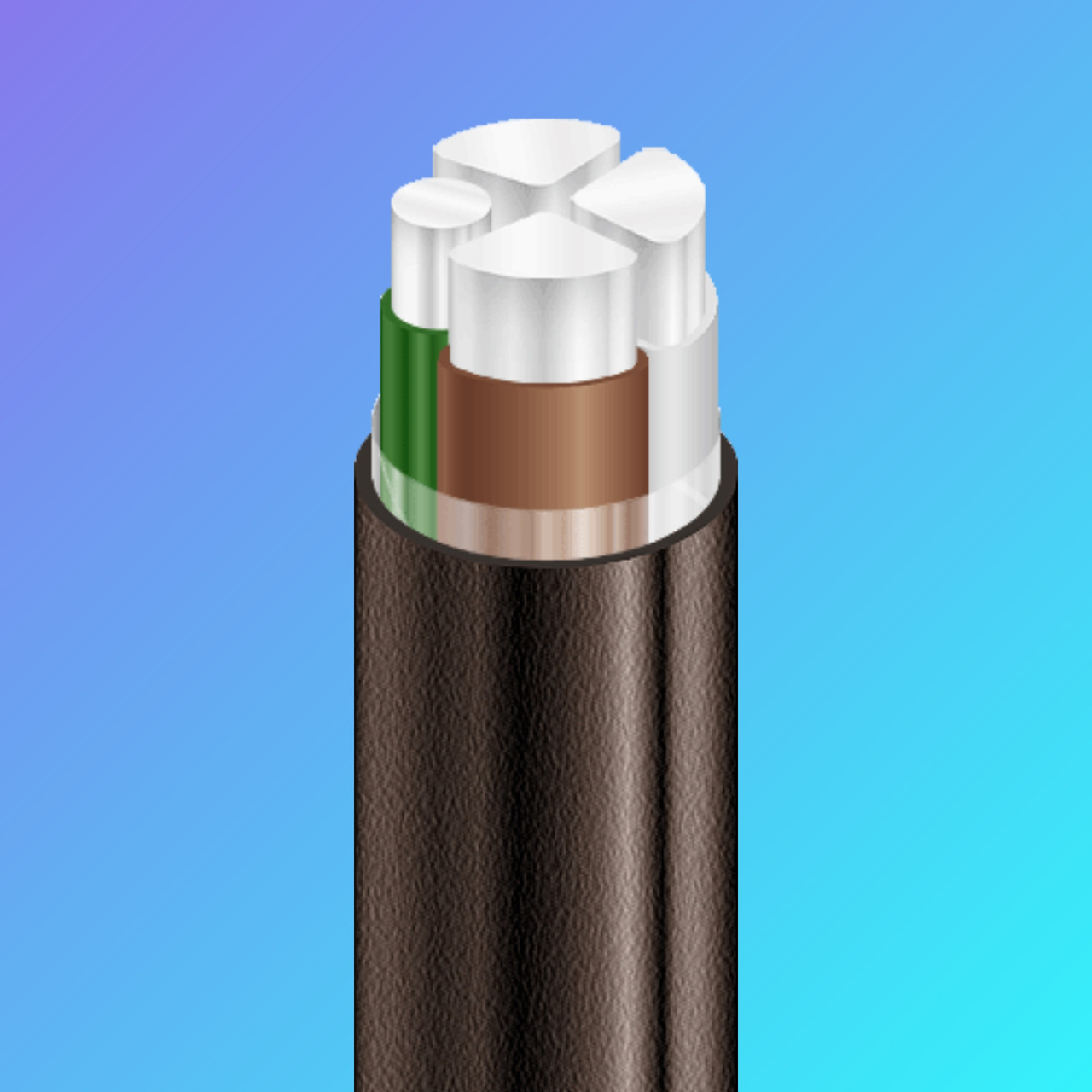

КОНСТРУКЦІЯ:

1 Алюмінієва струмопровідна жила

2 Ізоляція з ПВХ пластикату

3 Зовнішня оболонка з ПВХ пластикату

АВВГ 3x240+1x120 -1 ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007 Кабелі силові з алюмінієвими ТПЖ, з ізоляцією з ПВХ пластикату, із зовнішньою оболонкою з ПВХ пластикату

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

Номінальна напруга кВ 1

Число і номінальний переріз струмопровідних жил мм 2 3 x 240 + 1 x 120

Товщина фазної ізоляції мм 2.2

Тривало допустимі струмові навантаження на змінному струмі промислової частоти *

• при прокладці в повітрі А 359

• при прокладці в грунті А 363

Максимально допустима температура жили

• довгостроково ° З +70

• в аварійному режимі ° С +90

• при короткому замиканні ° С +160

Діапазон робочих температур, ° С -50 . . . +50

Мінімальний радіус вигину при прокладці 375 мм

Розрахунковий зовнішній діаметр кабелю (довідково) ** 50 мм

Маса кабелю (орієнтовно) кг/км 3330

Розрахункова будівельна довжина кабелю та маса брутто при поставці на барабанах м, т № 18: 460 • 2.0 № 20: 740 • 3.1

Примітки: ЦІНИ УТОЧНЮЙТЕ.

УВАГА! КАБЕЛЬ РІЖЕТЬСЯ І ВІДПРАВЛЯЄТЬСЯ ПО ПЕРЕДОПЛАТІ 30% -100% ВІД ВАРТОСТІ ЗАМОВЛЕННЯ АБО САМОВИВІЗ. ЧАС ВІДВАНТАЖЕННЯ В ПОРЯДКУ ЧЕРГИ. БЕЗ ПЕРЕДОПЛАТИ ТОВАР НЕ ВІДВАНТАЖУЄТЬСЯ .

Примітки: При замовленні будівельну довжину виробу необхідно погоджувати з виробником * Тривало допустимі струмові навантаження розраховані для наступних умов: температура повітря плюс 25 °С, температура ґрунту плюс 15 °С, питомий тепловий опір ґрунту 1.2 °К•м/Вт, глибина прокладання у ґрунті 0.7 м ** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10 %

1.СТРУМОПРОВІДНА ЖИЛА - алюмінієва, однодротяна або багатодротяна, круглої або секторної форми

2.ІЗОЛЯЦІЯ -з полівінілхлоридного пластикату.

3.РОЗДІЛОВИЙ ШАР - у вигляді обмотки з поліетилентерефталатної плівки (ПЕТ) (допускається відсутність).

4.ЗОВНІШНЯ ОБОЛОНКА - з полівінілхлоридного пластикату, допускається повторення оболонкою форми скрутки
