АВВГ 3x150+1х70

ГОСТ 16442-80, ТУ У 31.3-00214534-048:2007

Кабелі силові з алюмінієвими ТПЗ, із ізоляцією із ПВХ пластикату, із зовнішньою оболонкою із ПВХ пластикату

Кабелі застосовуються для прокладання: • поодинокою прокладкою • у приміщеннях, у сухих каналах та тунелях, в умовах агресивного середовища

Можливе виготовлення кабелю з багатодротяними струмопровідними жилами (основними та додатковою)

Можливе виготовлення кабелю з поясною ізоляцією із ПВХ пластикату Код пожежної безпеки відповідно до ДСТУ 4809:2007: ПБ100000000

Вироби цієї марки відповідають вимогам: • стійкість до розповсюдження полум'я при одиночній прокладці

АВВГ 3x150+1х70

ГОСТ 16442-80, ТУ У 31.3-00214534-048:2007 Кабелі силові з алюмінієвими ТПЗ, із ізоляцією із ПВХ пластикату, із зовнішньою оболонкою із ПВХ пластикату

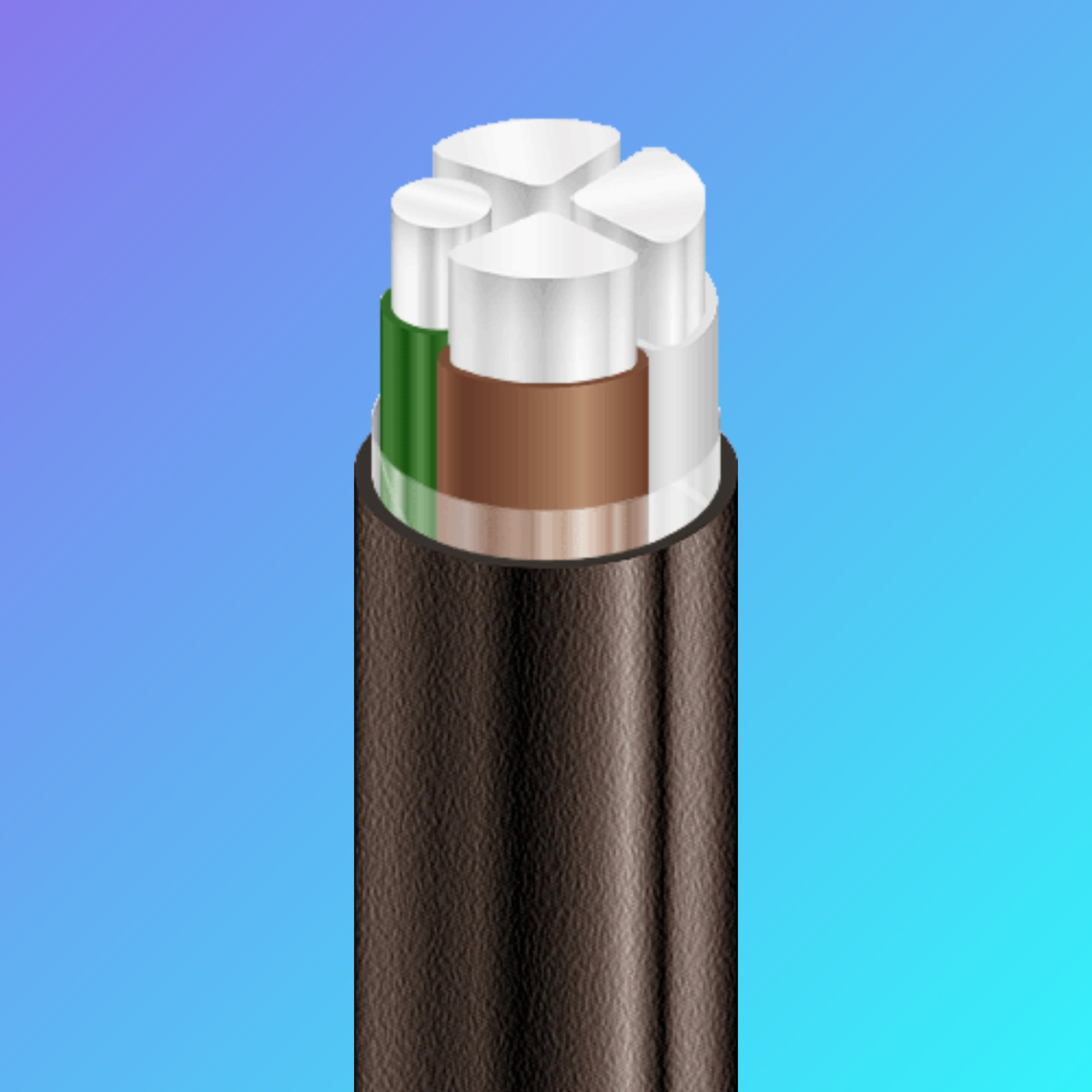

КОНСТРУКЦІЯ:

1 Алюмінієва струмопровідна жила

2 Ізоляція з ПВХ пластикату

3 Зовнішня оболонка із ПВХ пластикату

АВВГ 3x150+1x70

ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007 Кабелі силові з алюмінієвими ТПЗ, з ізоляцією із ПВХ пластикату, із зовнішньою оболонкою із ПВХ пластикату

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

Номінальна напруга кВ 1

Число та номінальний переріз струмопровідних жил мм 2 3 x 150 + 1 x 70

Товщина фазної ізоляції мм 1.8

Довго допустимі струмові навантаження на змінному струмі промислової частоти *

• під час прокладання в повітрі А 261

• при прокладанні в ґрунті А 274

Максимально допустима температура жили

• довгостроково ° С +70

• в аварійному режимі ° С +90

• при короткому замиканні ° С +160

Діапазон робочих температур °С-50. . . +50

Мінімальний радіус вигину при прокладанні мм 300

Розрахунковий зовнішній діаметр кабелю (довідково)** мм 40

Маса кабелю (орієнтовно) кг/км 2110

Розрахункова будівельна довжина кабелю та маса брутто при постачанні на барабанах м, т № 16а: 630 • 1.6 № 18: 720 • 2.0 № 20: 1160 • 3.1

1.ТОКОПРОВОДОВША ЖИЛА — алюмінієва, однодротова або багатодротова, круглої або секторної форми

2. ВИКОРИСТАННЯ — з полівінілхлоридного пластикату.

3. ЗРОБУДІЛИЙ СЛИЙ — у формі обмотки з поліетилентерефталатної плівки (ПЕТ) (допускається відсутність).

4.НАРУЖНА ПОТУЖКА — з полівінілхлоридного пластикату, допускається повторення оболонкою форми скрутки

Примітки: ЦІНИ УТОЧНЮЙТЕ.

УВАГА! КАБЕЛЬ РІЖЕТЬСЯ І ВІДПРАВЛЯЄТЬСЯ З ПЕРЕДОПЛАТИ 30%-100% ВІД ВАРТІСТЬ ЗАМОВЛЕННЯ АБО САМОВИВОЗ. ЧАС ВІДВАНТАЖЕННЯ У ПОРЯДКУ ЧЕРГИ. БЕЗ ПЕРЕДОПЛАТИ ТОВАР НЕ ВІДВАНТАЖУЄТЬСЯ .

Примітки: При замовленні будівельну довжину виробу необхідно узгоджувати з виробником * Довго допустимі струмові навантаження розраховані для наступних умов: температура повітря плюс 25 °С, температура грунту плюс 15 °С, питомий тепловий опір грунту 1.2 °К•м/Вт, глибина прокладки в ґрунті 0.7 м ** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10 %
