АВВГ 3х120+70 АВВГ нг 3х120+1х70 АВВГ нгд 3х120+1х70 Силовой кабель Кабель силовой

АВВГ 3x120+1х70

 ГОСТ 16442-80, ТУ У 31.3-00214534-048:2007

Кабелі силові з алюмінієвими ТПЖ, із ізоляцією з ПВХ-пластикунату, із зовнішньою оболонкою з ПВХ пластикату

Кабелі застосовуються для прокладання: • одиночною прокладкою • в приміщеннях, у сухих каналах і тунелях, в умовах агресивного середовища

Можливе виготовлення кабелю з багатодротовими струмопровідними жилами (основними та додатковою)

Можливе виготовлення кабелю з поясною ізоляцією з ПВХ пластикату Код пожежної безпеки відповідно до ДСТУ 4809:2007: ПБ100000000

Вироби цієї марки відповідають вимогам: • стійкість до поширення полум'я під час одиночної прокладки

АВВГ 3x120+1х70

ГОСТ 16442-80, ТУ У 31.3-00214534-048:2007 Кабелі силові з алюмінієвими ТПЖ, із ізоляцією з ПВХ пластикату, із зовнішньою оболонкою з ПВХ пластикату

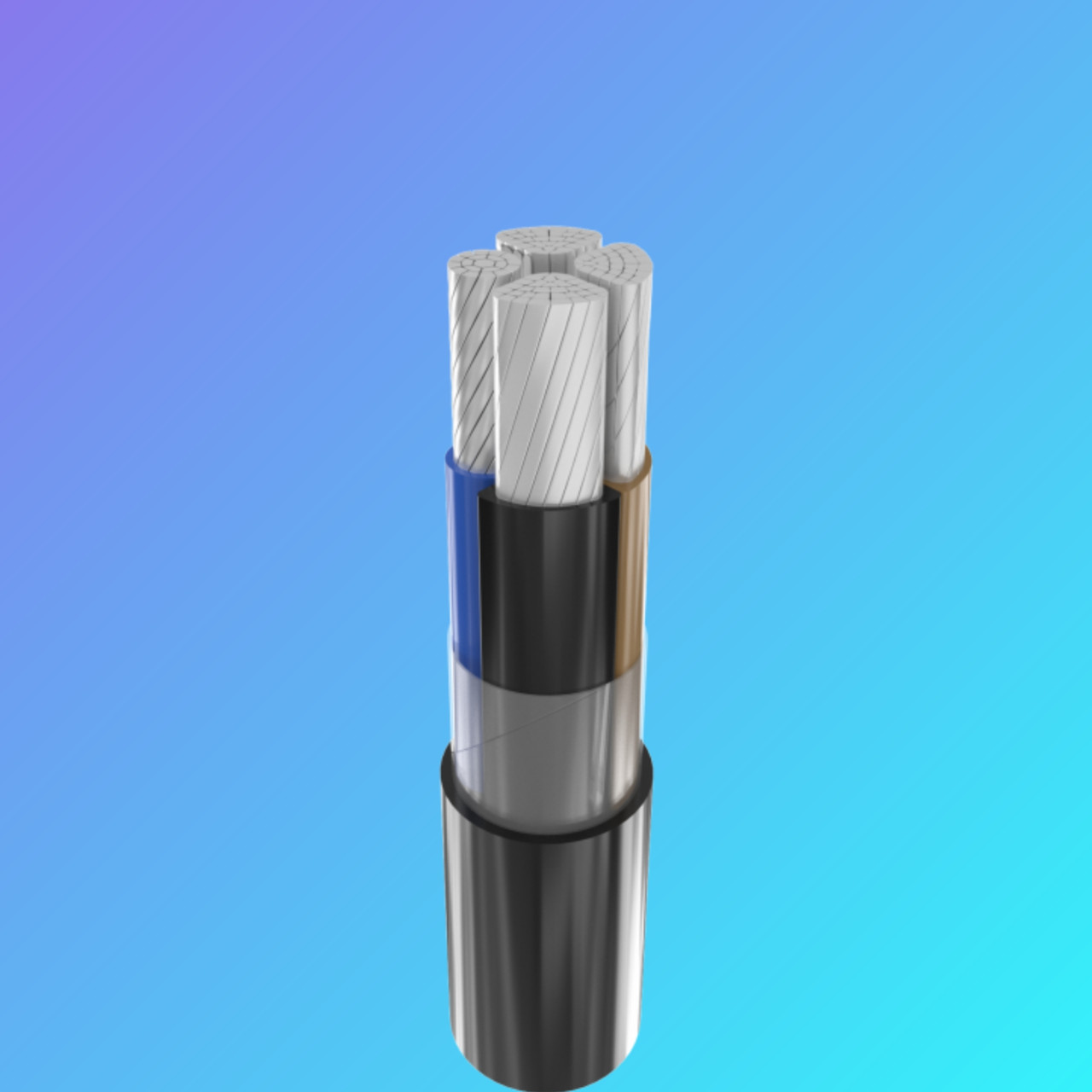

КОНСТРУКЦИЯ:

1 Алюмінієва струмопровідна жила

2 Ізоляція з ПВХ-пластикунату

3 Зовнішня оболонка з ПВХ пластикату

АВВГ 3x120+1x70

ГОСТ 16442-80, ТУ У 31.3-00214534-048:2007 Кабелі силові з алюмінієвими ТПЖ, із ізоляцією з ПВХ пластикату, із зовнішньою оболонкою з ПВХ пластикату

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

Номінальна напруга кВ 1

Число та номінальний переріз струмопровідних жил мм 2 3 x 120 + 1 x 70

Товщина фазної ізоляції мм 1.6

Тривало допустимі токові навантаження на змінному струмі промислової частоти *

• під час прокладання в повітрі А 229

• під час прокладання в ґрунті А 244

Максимально допустима температура жили

• тривало °C +70

• в аварійному режимі °C +90

• за короткого замикання °C +160

Діапазон робочих температур °C -50... +50

Мінімальний радіус вигину під час прокладання мм 277.5

Розрахунковий зовнішній діаметр кабелю (праворуч) ** мм 37

Маса кабелю (орієнтовно) кг/км 1810

Розрахована будівельна довжина кабелю та маса брутто під час постачання на барабанах м, т No 16: 700 • 1.5 No 18: 800 • 1.9

Примітки: ЦЕНИ ПРИТУЙТЕ.

УВАГА! КОБЕЛЬ РЕЖУЄТЬСЯ І ВІДПОРУЄТЬСЯ ПЗУПЛАТТТЯ 30% -100% ВІД СТОІМОСТИ ЗАКАЗАННЯ АБО СИРОВИ 51. НАГЛЯДУ В ПОРЯДКІ ОЧЕРІДІ. БЕЗ ПРЕДОПЛАТЫ ТОВАР НЕ ОТГРУЖАЕТСЯ .

Примітки: Під час замовлення будівельну довжину виробу необхідно погоджувати з виробником * Тричі допустимі токові навантаження розраховані для таких умов: температура повітря плюс 25 °C, температура ґрунту плюс 15 °C, питоме теплове опір ґрунту 1.2 °К•м/Вт, глибина прокладання в ґрунті 0.7 м** Можливе відхилення зовнішнього діаметра від розрахункованого до ± 10%

1.ТОКОПРОВОДОВША ЖИЛА — алюмінієва, однодротова або багатодротова, круглої або секторної форми

2. ВИКОРИСТАННЯ — з полівінілхлоридного пластикату.

3. ЗРОБУДІЛИЙ СЛИЙ — у формі обмотки з поліетилентерефталатної плівки (ПЕТ) (допускається відсутність).

4.НАРУЖНА ПОТУЖКА — з полівінілхлоридного пластикату, допускається повторення оболонкою форми скрутки
