АПвЭВнг 6 - 35 1x240 Силовий кабель з ізоляцією із зшитого поліетилену
від 5 ₴/м
Мінімальна сума замовлення на сайті — 300000 грн
- В наявності
АПвЭВнг-10 1x240 АПвЕВнг-10 1x240/16 АПвЕВнг-10 1x240/25 АПвЕВнг-10 1x240/35 АПвЕВнг-10 1x240/50
ТУ У 31.3-00214534-017-2003 Кабелі силові з алюмінієвими ТПЖ, ізоляцією із зшитого поліетилену і зовнішньою оболонкою з ПВХ пластикату, що не поширюють горіння Кабелю цієї марки відповідають аналоги іноземного виробництва: АПвВнг(В) (RU) • АПвВнг(А) (RU) Технічні вимоги до кабелів відповідають IEC 60502-2 Кабелі застосовуються для прокладки: • в приміщеннях, тунелях, каналах, шахтах, сухому грунті і на відкритому повітрі під навісом • в пучках Можливе виготовлення кабелю з однопроволочной струмопровідною жилою Можливе виготовлення кабелю з герметизованою струмопровідною жилою Код пожежної безпеки згідно з ДСТУ 4809:2007: ПБ130000000 Вироби цієї марки відповідають вимогам: • стійкість до поширення полум'я при одиночній прокладці • стійкість до поширення полум'я при прокладці в пучках за категорією В
АПвЭВнг-10 1x240 ТУ У 31.3-00214534-017-2003 Кабелі силові з алюмінієвими ТПЖ, ізоляцією із зшитого поліетилену і зовнішньою оболонкою з ПВХ пластикату, що не поширюють горіння

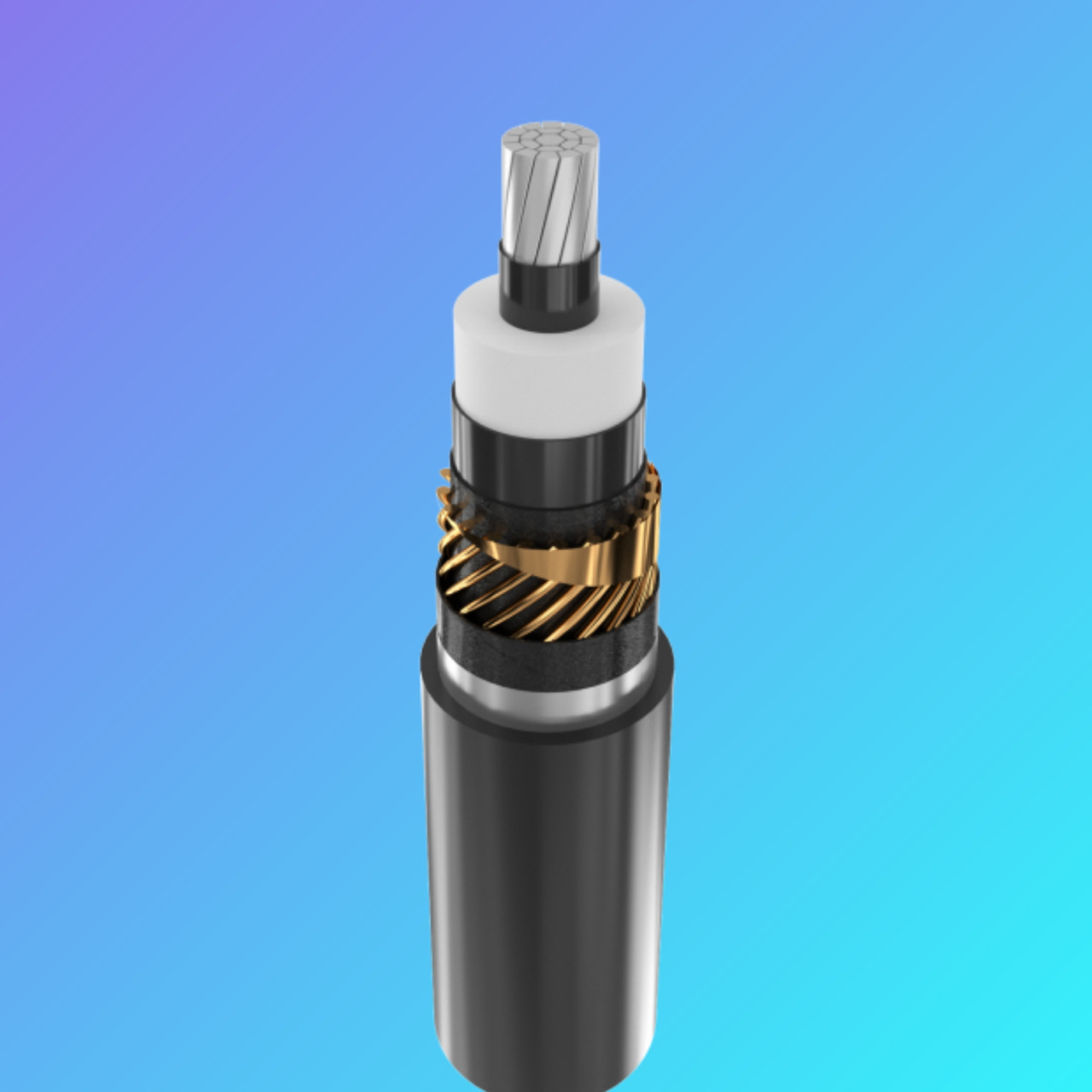

КОНСТРУКЦІЯ:
1 Алюмінієва багатодротяна струмопровідна жила ущільнена
2 Внутрішній екструдований полупроводящий шар
3 Ізоляція із зшитого поліетилену
4 Зовнішній екструдований полупроводящий шар
5 Шар обмотки полупроводящей водонабухающей стрічкою
6 Мідний екран
7 Шар обмотки стеклолентой
8 Зовнішня оболонка з ПВХ пластикату зниженої горючості
АПвЭВнг-10 1x240
ТУ У 31.3-00214534-017-2003
Кабелі силові з алюмінієвими ТПЖ, ізоляцією із зшитого поліетилену і зовнішньою оболонкою з ПВХ пластикату, що не поширюють горіння
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
Номінальна напруга 10 кВ
Максимальна напруга кВ 12
Число і номінальний переріз струмопровідних жил мм 2 1 x 240
мм Товщина ізоляції 3.4
Мінімальний переріз екрану мм 2 25
Допустимий струм короткого замикання по екрану мінімального перерізу кА 5.1
Максимально допустимий струм короткого замикання по струмопровідній жилі кА 22.7
Тривало допустимі струмові навантаження *
• при прокладці трикутником в повітрі А 502
• при прокладці площиною в повітрі А 593
• при прокладці трикутником в грунті А 367
• при прокладці площиною в грунті А 373
Рівень часткових розрядів при номінальному напрузі, не більше пКл 6
Максимально допустима температура жили
• довгостроково ° С +90
• в аварійному режимі ° С +130
• при короткому замиканні ° С До +250
Діапазон робочих температур (у виконанні УХЛ) ° С -50 . . . +50
Діапазон робочих температур (в тропічному виконанні) ° С -25 . . . +65
Мінімальний радіус вигину при прокладці мм 608
Розрахунковий зовнішній діаметр кабелю (довідково) ** 38 мм
Маса кабелю (орієнтовно) кг/км 1620
Розрахункова будівельна довжина кабелю та маса брутто при поставці на барабанах м, т
№ 18аУД-40: 1086 • 2.3
№ 20аУД-60: 1274 • 2.8
Число та номінальний перетин жил, мм2 | Номінальний перетин екрану, * мм2 | Зовнішній діаметр кабелю, мм | Номінальна товщина ізоляції | Масса кабеля, кг/км (ориенти-ровочно) | Мінімальний радіус вигину при прокладанні | Допустимі струмові навантаження *, А | |||
під час прокладання на повітрі | при прокладанні у землі | ||||||||
treug. | в плоск. | treug. | в плоск. | ||||||
1x70 | 16 | 27 | 3,4 | 870 | 540 | 222 | 266 | 220 | 229 |
1x70 | 25 | 28 | 3,4 | 950 | 560 | 222 | 266 | 220 | 229 |
1x70 | 35 | 28 | 3,4 | 1050 | 560 | 222 | 266 | 220 | 229 |
1x70 | 50 | 28 | 3,4 | 1180 | 560 | 222 | 266 | 220 | 229 |
1x95 | 16 | 29 | 3,4 | 980 | 580 | 268 | 321 | 262 | 273 |
1x95 | 25 | 29 | 3,4 | 1070 | 580 | 268 | 321 | 262 | 273 |
1x95 | 35 | 30 | 3,4 | 1170 | 600 | 268 | 321 | 262 | 273 |
1x95 | 50 | 30 | 3,4 | 1290 | 600 | 268 | 321 | 262 | 273 |
1x120 | 16 | 30 | 3,4 | 1080 | 600 | 310 | 371 | 299 | 311 |
1x120 | 25 | 30 | 3,4 | 1160 | 600 | 310 | 371 | 299 | 311 |
1x120 | 35 | 31 | 3,4 | 1260 | 620 | 310 | 371 | 299 | 311 |
1x120 | 50 | 31 | 3,4 | 1380 | 620 | 310 | 371 | 299 | 311 |
1x150 | 25 | 32 | 3,4 | 1290 | 640 | 351 | 418 | 334 | 345 |
1x150 | 35 | 33 | 3,4 | 1390 | 660 | 351 | 418 | 334 | 345 |
1x150 | 50 | 33 | 3,4 | 1510 | 660 | 351 | 418 | 334 | 345 |
1x185 | 25 | 33 | 3,4 | 1420 | 660 | 405 | 480 | 379 | 390 |
1x185 | 35 | 34 | 3,4 | 1520 | 680 | 405 | 480 | 379 | 390 |
1x185 | 50 | 34 | 3,4 | 1650 | 680 | 405 | 480 | 379 | 390 |
1x240 | 25 | 36 | 3,4 | 1640 | 720 | 475 | 561 | 438 | 449 |
1x240 | 35 | 36 | 3,4 | 1740 | 720 | 475 | 561 | 438 | 449 |
1x240 | 50 | 37 | 3,4 | 1860 | 740 | 475 | 561 | 438 | 449 |
1x300 | 25 | 38 | 3,4 | 1850 | 760 | 545 | 641 | 494 | 504 |
1x300 | 35 | 39 | 3,4 | 1950 | 772 | 545 | 641 | 494 | 504 |
1x300 | 50 | 39 | 3,4 | 2070 | 780 | 545 | 641 | 494 | 504 |
1x400 | 35 | 41 | 3,4 | 2260 | 820 | 634 | 733 | 562 | 563 |
1x400 | 50 | 41 | 3,4 | 2380 | 820 | 634 | 733 | 562 | 563 |
1x500 | 35 | 45 | 3,4 | 2620 | 900 | 738 | 845 | 640 | 635 |
1x500 | 50 | 45 | 3,4 | 2740 | 900 | 738 | 845 | 640 | 635 |
1x625 | 35 | 48 | 3,4 | 3170 | 960 | 850 | 963 | 724 | 711 |
1x625 | 50 | 48 | 3,4 | 3290 | 960 | 850 | 963 | 724 | 711 |
1x800 | 35 | 52 | 3,4 | 3780 | 1040 | 975 | 1093 | 811 | 790 |
1x800 | 50 | 53 | 3,4 | 3900 | 1060 | 975 | 1093 | 811 | 790 |
Число та номінальний переріз жил, мм2 | Номінальний переріз екрану, * мм2 | Зовнішній діаметр кабелю, мм | Номінальна товщина ізоляції | Масса кабеля, кг/км (ориенти-ровочно) | Мінімальний радіус вигину при прокладанні | Допустимі струмові навантаження *, А | |
під час прокладання на повітрі | при прокладанні у землі | ||||||
3x70 | 16 | 54 | 3,4 | 3370 | 810 | 204 | 202 |
3x70 | 25 | 54 | 3,4 | 3420 | 810 | 204 | 202 |
3x70 | 35 | 54 | 3,4 | 3510 | 810 | 204 | 202 |
3x70 | 50 | 55 | 3,4 | 3760 | 825 | 204 | 202 |
3x95 | 16 | 58 | 3,4 | 3950 | 870 | 247 | 241 |
3x95 | 25 | 58 | 3,4 | 4000 | 870 | 247 | 241 |
3x95 | 35 | 58 | 3,4 | 4080 | 870 | 247 | 241 |
3x95 | 50 | 59 | 3,4 | 4280 | 885 | 247 | 241 |
3x120 | 16 | 60 | 3,4 | 4380 | 900 | 285 | 275 |
3x120 | 25 | 60 | 3,4 | 4410 | 900 | 285 | 275 |
3x120 | 35 | 61 | 3,4 | 4500 | 915 | 285 | 275 |
3x120 | 50 | 62 | 3,4 | 4690 | 930 | 285 | 275 |
3x150 | 25 | 64 | 3,4 | 4960 | 960 | 323 | 307 |
3x150 | 35 | 65 | 3,4 | 5070 | 975 | 323 | 307 |
3x150 | 50 | 65 | 3,4 | 5270 | 975 | 323 | 307 |
3x185 | 25 | 67 | 3,4 | 5550 | 1005 | 373 | 349 |
3x185 | 35 | 68 | 3,4 | 5660 | 1020 | 373 | 349 |
3x185 | 50 | 69 | 3,4 | 5850 | 1035 | 373 | 349 |
3x240 | 25 | 73 | 3,4 | 6510 | 1095 | 437 | 403 |
3x240 | 35 | 73 | 3,4 | 6620 | 1095 | 437 | 403 |
3x240 | 50 | 74 | 3,4 | 6820 | 1110 | 437 | 403 |
Примітки: ЦІНИ УТОЧНЮЙТЕ.
УВАГА! КАБЕЛЬ РІЖЕТЬСЯ І ВІДПРАВЛЯЄТЬСЯ ПО ПЕРЕДОПЛАТІ 30% -100% ВІД ВАРТОСТІ ЗАМОВЛЕННЯ АБО САМОВИВІЗ. ЧАС ВІДВАНТАЖЕННЯ В ПОРЯДКУ ЧЕРГИ. БЕЗ ПЕРЕДОПЛАТИ ТОВАР НЕ ВІДВАНТАЖУЄТЬСЯ .
Примітки:
При замовленні будівельну довжину виробу необхідно погоджувати з виробником
* Тривало допустимі струмові навантаження розраховані для наступних умов: температура жили 90 °З, температура повітря 30 °С, температура ґрунту 20 °С, питомий тепловий опір грунту 1.5 °К•м/Вт, глибина прокладання у ґрунті 0.8 м, при прокладці в площині відстань між кабелями в світлі дорівнює діаметру кабелю, при прокладці трикутником кабелі прокладені впритул, заземлені екрани на обох кінцях лінії
** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10 %
