Кабель силовий АВВГ 4х185
від 5 ₴/м
Показати оптові ціни- В наявності
- Оптом і в роздріб
Кабель силовий АВВГ 4х185В наявності
від 5 ₴/м
+380 (98) 129-27-89
повернення товару протягом 14 днів за домовленістю
|
АВВГ 4x185 |
||
| Кабелі силові з алюмінієвими ТПЖ, з ізоляцією з ПВХ пластикату, із зовнішньою оболонкою з ПВХ пластикату | ||
| Кабелі застосовуються для прокладки: | ||
| • одиночної прокладкою | ||
| • у приміщеннях, в сухих каналах і тунелях, в умовах агресивного середовища | ||
| Можливе виготовлення кабелю з багатодротовими струмопровідними жилами | ||
| Можливе виготовлення кабелі з поясною ізоляцією з ПВХ пластикату | ||
| Код пожежної безпеки згідно з ДСТУ 4809:2007: ПБ100000000 | ||
| Вироби цієї марки відповідають вимогам: | ||
|
• стійкість до поширення полум'я при одиночній прокладці
|
||
| АВВГ 4x185 ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007 |
|
| Кабелі силові з алюмінієвими ТПЖ, з ізоляцією з ПВХ пластикату, із зовнішньою оболонкою з ПВХ пластикату | |

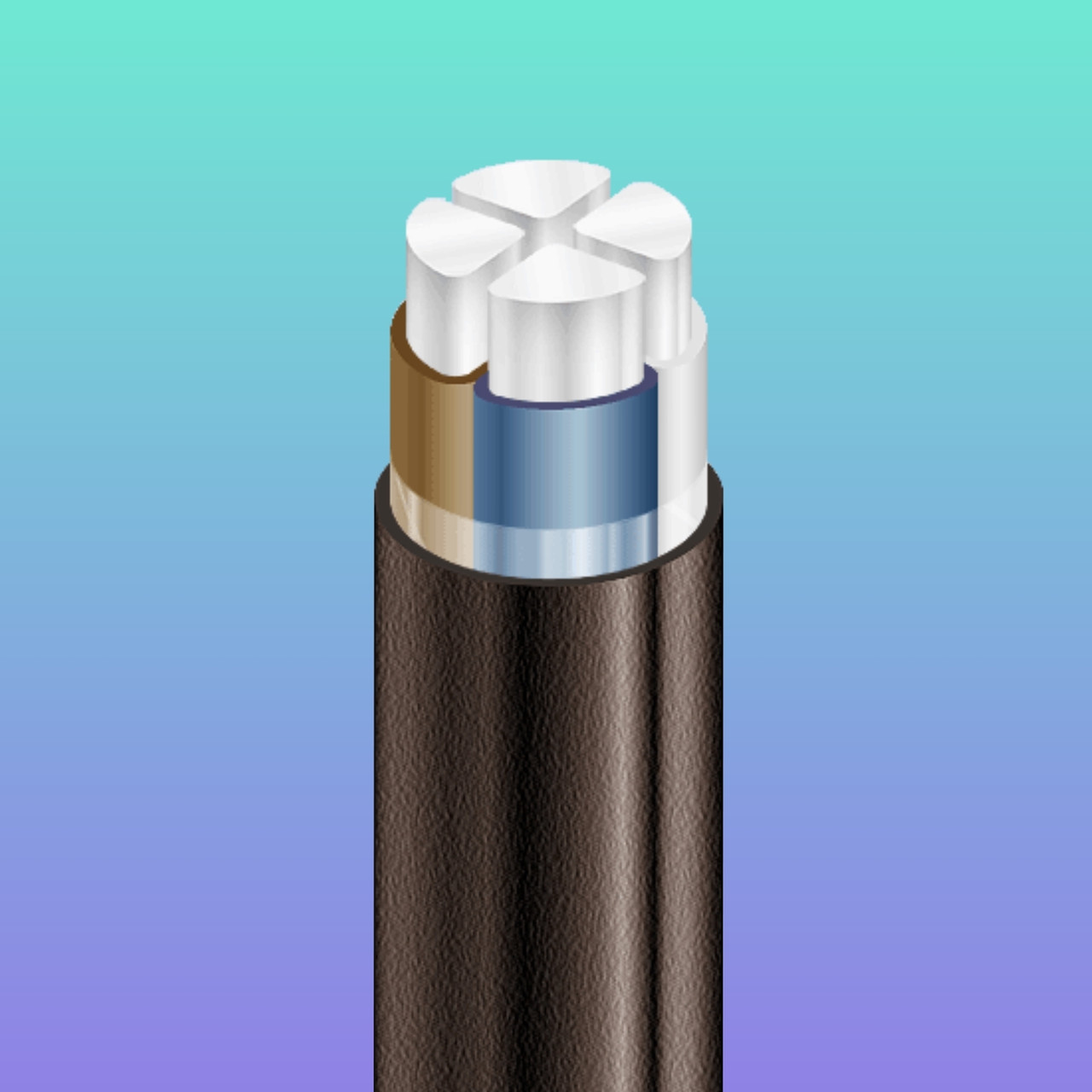

| КОНСТРУКЦІЯ: | |
| 1 | Алюмінієва струмопровідна жила |
| 2 | Ізоляція з ПВХ пластикату |
| 3 | Зовнішня оболонка з ПВХ пластикату |
| АВВГ 4x185 ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007 |
||||||||
| Кабелі силові з алюмінієвими ТПЖ, з ізоляцією з ПВХ пластикату, із зовнішньою оболонкою з ПВХ пластикату | ||||||||
| ТЕХНІЧНІ ХАРАКТЕРИСТИКИ: | ||||||||
| Номінальна напруга | кВ | 1 | ||||||
| Число і номінальний переріз струмопровідних жил | мм 2 | 4 x 185 | ||||||
| Товщина фазної ізоляції | мм | 2 | ||||||
| Тривало допустимі струмові навантаження на змінному струмі промислової частоти * | ||||||||
| • при прокладці в повітрі | А | 280 | ||||||
| • при прокладці в грунті | А | 290 | ||||||
| Максимально допустима температура жили | ||||||||
| • довгостроково | ° З | +70 | ||||||
| • в аварійному режимі | ° З | +90 | ||||||
| • при короткому замиканні | ° З | +160 | ||||||
| Діапазон робочих температур | ° З | -50 . . . +50 | ||||||
| Мінімальний радіус вигину при прокладці | мм | 337.5 | ||||||
| Розрахунковий зовнішній діаметр кабелю (довідково) ** | мм | 45 | ||||||
| Маса кабелю (орієнтовно) | кг/км | 2890 | ||||||
| Розрахункова будівельна довжина кабелю та маса брутто при поставці на барабанах | м, т |
|
||||||
| Примітки: УВАГА! КАБЕЛЬ РІЖЕТЬСЯ І ВІДПРАВЛЯЄТЬСЯ ПО ПЕРЕДОПЛАТІ 30% -100% ВІД ВАРТОСТІ ЗАМОВЛЕННЯ АБО САМОВИВІЗ. ЧАС ВІДВАНТАЖЕННЯ В ПОРЯДКУ ЧЕРГИ. БЕЗ ПЕРЕДОПЛАТИ ТОВАР НЕ ВІДВАНТАЖУЄТЬСЯ . | ||||||||
| При замовленні будівельну довжину виробу необхідно погоджувати з виробником | ||||||||
| * Тривало допустимі струмові навантаження розраховані при роботі в чотирипровідних мережах з навантаженням у всіх жилах для наступних умов: температура повітря плюс 25 °С, температура ґрунту плюс 15 °С, питомий тепловий опір ґрунту 1.2 °К•м/Вт, глибина прокладання у ґрунті 0.7 м | ||||||||
| ** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10 % | ||||||||
1.СТРУМОПРОВІДНА ЖИЛА - алюмінієва, однодротяна або багатодротяна, круглої або секторної форми
2.ІЗОЛЯЦІЯ -з полівінілхлоридного пластикату.
3.РОЗДІЛОВИЙ ШАР - у вигляді обмотки з поліетилентерефталатної плівки (ПЕТ) (допускається відсутність).
4.ЗОВНІШНЯ ОБОЛОНКА - з полівінілхлоридного пластикату, допускається повторення оболонкою форми скрутки
| Число і номінальний переріз жил, мм2 | Зовнішній діаметр кабелю, мм | Номінальна товщина ізоляції,мм | Маса кабелю, кг/км (орієнтовно) | Мінім-ний радіус вигину при прокладці, мм | Тривало допустимі струмові навантаження багатожильних кабелів на змінному струмі*, А | |
| при прокладанні на повітрі | при прокладці в землі | |||||
| 4х70 | 32 | 1,4 | 1270 | 240 | 150 | 166 |
| 4х95 | 34 | 1,5 | 1600 | 255 | 183 | 199 |
| 4х120с | 38 | 1,5 | 2060 | 285 | 213 | 227 |
| 4х150с | 41 | 1,6 | 2470 | 308 | 243 | 255 |
| 4х185с | 45 | 1,7 | 3000 | 338 | 281 | 290 |
| 4х240с | 50 | 1,9 | 3710 | 375 | 334 | 338 |
| * Тривало допустимі струмові навантаження розраховані для наступних умов: температура повітря плюс 25 °С, температура ґрунту плюс 15 °С, питомий тепловий опір ґрунту 1,2 °К•м/Вт, глибина прокладання у ґрунті 0,7 м | ||||||
Характеристики
| Основні атрибути | |
|---|---|
| Виробник | Україна ТД |
| Країна виробник | Україна |
| Користувальницькі характеристики | |
| Гарантійний термін | 36 |
| Упаковка | Котушка |
| Термін служби | 25 |
| Длина в упаковке | 500 |
| Конструкція кабелю | Жорстка |
| Тип дроту | Силовий |
| кабель аввг 4х185 | аввг 4х185 |
| Колір ізоляції | Черный |
| Тип зовнішньої оболонки | Вологостійка |
| Основні | |
| Застосування | одиночною прокладкою • в приміщеннях, у сухих каналах і тунелях, в умовах агресивного середовища |
| Конструктивні особливості | |
| Матеріал струмопровідної жили | алюміній |
| зовнішня оболонка | ПВХ ПЛАСТИКАТ |
Інформація для замовлення
- Ціна: від 5 ₴/м
- Спосіб упаковки: БУХТА ПІДДОН КАБЕЛЬНИЙ БАРАБАН
