СІП 4 4х50 СІП 4х50 дріт трифазний

СІП-4 4x50 Провід СІП 4*50
ТУ У 31.3-00214534-014-2002 Проводи самонесучі з ізоляцією зі світлостабілізованого термопластичного поліетилену

Застосовуються для прокладання: • повітряних ліній електропередачі (ПЛ) на напругу до 0,6/1 кВ • відгалужень до введення в житлові будинки та господарські прибудови

СІП-4 4x50
ТУ У 31.3-00214534-014-2002
Провід самонесучий з ізоляцією зі світлостабілізованого термопластичного поліетилену

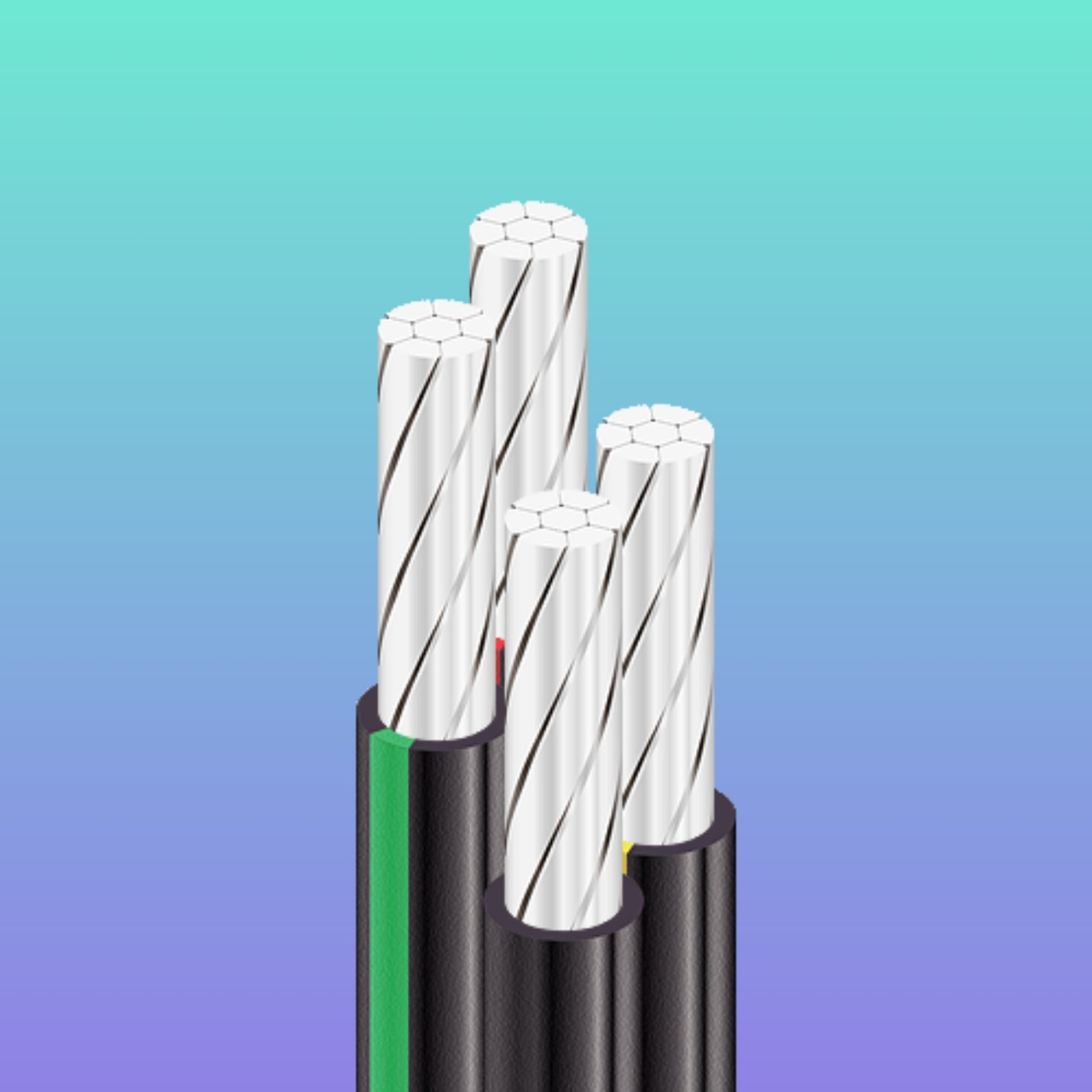

КОНСТРУКЦІЯ:
1 Алюмінієва багатодротяна ущільнена струмопровідна жила
2 Ізоляція зі світлостабілізованого термопластичного поліетилену

СІП-4 4x50
ТУ У 31.3-00214534-014-2002
Провід самонесучий з ізоляцією зі світлостабілізованого термопластичного поліетилену
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
Номінальна напруга кВ 0.6/1
Число і номінальний переріз фазних струмопровідних жил мм 2 4 x 50
Товщина фазної ізоляції мм 1.6
Допустимі струмові навантаження *
• тривало А 140
• при короткому замиканні (не більше 1 с) кА 3.2
Максимально допустима температура жили
• довгостроково ° С +70
• при короткому замиканні (не більше 5 с) ° С +135
Діапазон робочих температур °С-60. . . +50
Допустима температура прокладки (монтажу), не менше °С -20
Мінімальний радіус вигину при прокладанні мм 270
Розрахунковий зовнішній діаметр (довідково)** мм 27
Маса (орієнтовно) кг/км 700
Розрахункова будівельна довжина та маса брутто при постачанні на барабанах м, т
№ 16а: 1290 • 1.2
№ 18: 1480 • 1.5
№ 20: 2360 • 2.3
Примітки: УВАГА! КАБЕЛЬ РІЖЕТЬСЯ І ВІДПРАВЛЯЄТЬСЯ З ПЕРЕДОПЛАТИ 30%-100% ВІД ВАРТІСТЬ ЗАМОВЛЕННЯ АБО САМОВИВОЗ. ЧАС ВІДВАНТАЖЕННЯ У ПОРЯДКУ ЧЕРГИ. БЕЗ ПЕРЕДОПЛАТИ ТОВАР НЕ ВІДВАНТАЖУЄТЬСЯ .
При замовленні будівельної довжини виробу необхідно погоджувати з виробником
* Довго допустимі струмові навантаження розраховані для наступних умов: температура навколишнього середовища плюс 25°С, швидкість вітру 0.6 м/с, інтенсивність сонячного випромінювання 1000 Вт/м2
** Можливе відхилення зовнішнього діаметра від розрахункового до ±10%
