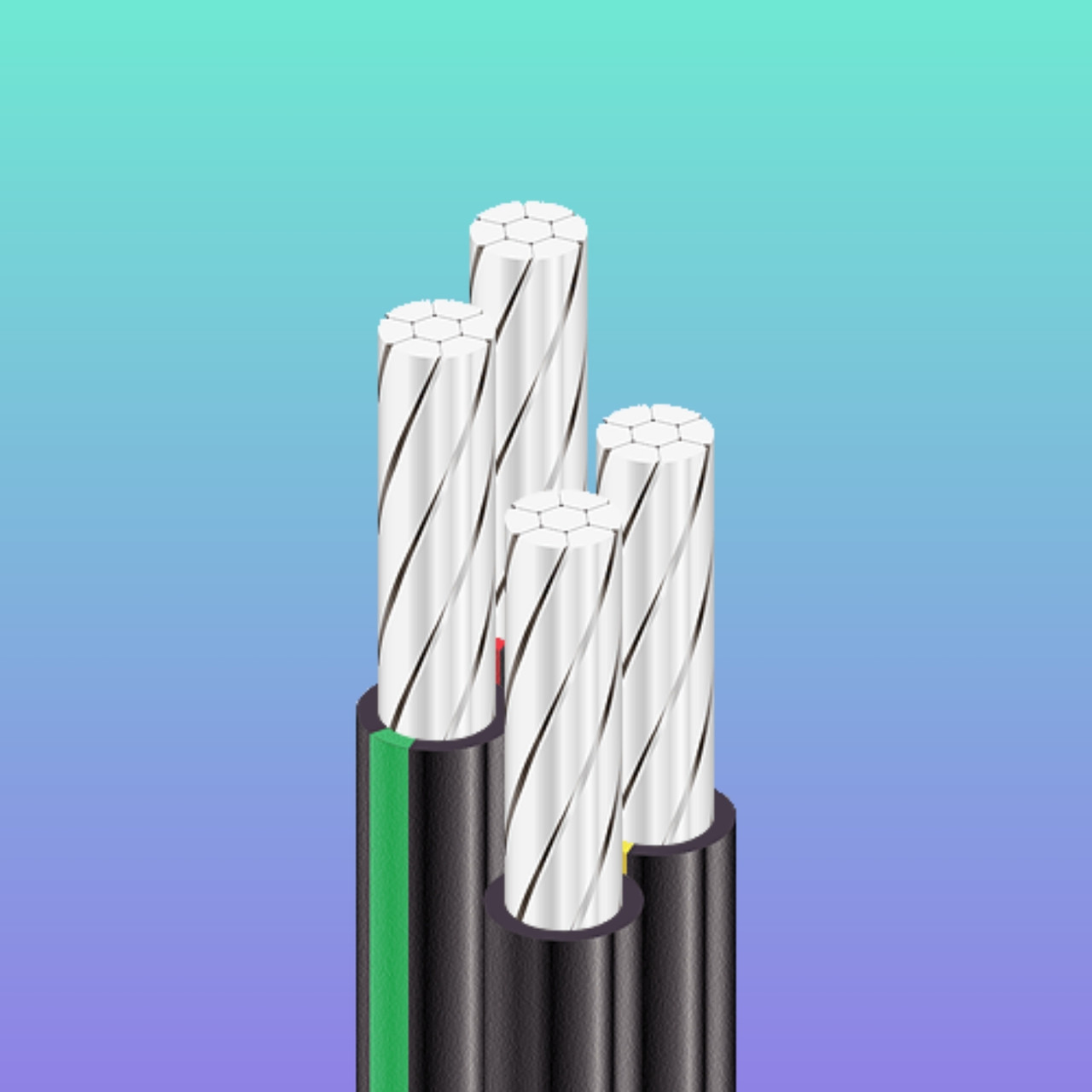

СІП 5 4х16 ASXSN 4х16 СІП 5 нг 4х16 трифазний
від 65 ₴/м
Показати оптові ціниМінімальна сума замовлення на сайті — 300000 грн
- В наявності
- Оптом і в роздріб
СИП 5 нг для символів 4х16 - AsXSn 4x16 СІП 5 4*16 Провід СІП 5 4*16 Кабель СІП 5 для символів 4х16
ТУ У 27.3-00214534-074:2013 Проводи самонесучі з ізоляцією з полімерної композиції, що не поширюють горіння
Застосовуються для прокладки:• повітряних ліній електропередачі (ПЛ) на напругу до 0,6/1 кВ• відгалужень до вводів в житлові будинки і господарські прибудови
Можливе виготовлення дроту з поздовжньою герметизацією жили водоблокирующими матеріалами
Код пожежної безпеки згідно з ДСТУ 4809:2007: ПБ100000000
Вироби цієї марки відповідають вимогам:• стійкість до поширення полум'я при одиночній прокладці
| СИП 5 нг для символів 4х16 - AsXSn 4x16 ТУ У 27.3-00214534-074:2013 |
|
| Проводи самонесучі з ізоляцією з полімерної композиції, що не поширюють горіння | |
| КОНСТРУКЦІЯ: | |
| 1 | Алюмінієва багатодротяна струмопровідна жила ущільнена |
| 2 | Ізоляція з полімерної композиції, що не розповсюджує горіння |
| СИП 5 нг для символів 4х16 - AsXSn 4x16 ТУ У 27.3-00214534-074:2013 |
||||||||
| Проводи самонесучі з ізоляцією з полімерної композиції, що не поширюють горіння | ||||||||
| ТЕХНІЧНІ ХАРАКТЕРИСТИКИ: | ||||||||
| Номінальна напруга | кВ | 0.6 / 1 | ||||||
| Число і номінальний переріз фазних струмопровідних жил | мм 2 | 4 x 16 | ||||||
| Товщина фазної ізоляції | мм | 1.4 | ||||||
| Допустимі струмові навантаження * | ||||||||
| • довгостроково | А | 100 | ||||||
| • при короткому замиканні (не більше 1 с) | кА | 1.5 | ||||||
| Максимально допустима температура жили | ||||||||
| • довгостроково | ° З | +90 | ||||||
| • при короткому замиканні (не більше 5 с) | ° З | +250 | ||||||
| Діапазон робочих температур | ° З | -60 . . . +50 | ||||||
| Допустима температура прокладки (монтажу), не менше | ° З | -20 | ||||||
| Мінімальний радіус вигину при прокладці | мм | 181 | ||||||
| Розрахунковий зовнішній діаметр (довідково) ** | мм | 18.1 | ||||||
| Маса (орієнтовно) | кг/км | 280 | ||||||
| Розрахункова будівельна довжина і маса брутто при поставці на барабанах | м, т |
|
||||||
| Примітки: УВАГА! КАБЕЛЬ РІЖЕТЬСЯ І ВІДПРАВЛЯЄТЬСЯ ПО ПЕРЕДОПЛАТІ 30% -100% ВІД ВАРТОСТІ ЗАМОВЛЕННЯ АБО САМОВИВІЗ. ЧАС ВІДВАНТАЖЕННЯ В ПОРЯДКУ ЧЕРГИ. БЕЗ ПЕРЕДОПЛАТИ ТОВАР НЕ ВІДВАНТАЖУЄТЬСЯ . | ||
| При замовленні будівельну довжину виробу необхідно погоджувати з виробником | ||
| * Тривало допустимі струмові навантаження розраховані для наступних умов: температура навколишнього середовища плюс 25 °С, швидкість вітру 0.6 м/с, інтенсивність сонячного випромінювання 1000 Вт/м2 | ||
| ** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10 % |
| Число і номінальний переріз жил, мм2 | Зовнішній діаметр проводу, мм | Номінальна товщина ізоляції,мм | Маса проводу, кг/км (орієнтовно) | Мінім-ний радіус вигину при прокладці, мм | Тривало допустиме струмове навантаження *, А | Допустиме струмове навантаження при односекундном короткому замиканні*, кА |
| 2х16 | 14,4 | 1,3 | 130 | 144 | 75 | 1,0 |
| 2х25 | 17,0 | 1,3 | 190 | 170 | 95 | 1,6 |
| 2х35 | 19,0 | 1,3 | 250 | 190 | 115 | 2,3 |
| 2х50 | 22,0 | 1,5 | 330 | 220 | 140 | 3,2 |
| 4х16 | 17,4 | 1,3 | 260 | 174 | 75 | 1,0 |
| 4х25 | 20,5 | 1,3 | 380 | 205 | 95 | 1,6 |
| 4х35 | 22,9 | 1,3 | 500 | 229 | 115 | 2,3 |
| 4х50 | 26,6 | 1,5 | 670 | 266 | 140 | 3,2 |
| 4х70 | 31,9 | 1,7 | 950 | 319 | 180 | 4,5 |
| 4х95 | 36,0 | 1,7 | 1260 | 360 | 220 | 6,0 |
| 4х120 | 38,9 | 1,7 | 1540 | 389 | 250 | 5,9 |
| * Тривало допустимі струмові навантаження розраховані для наступних умов: температура навколишнього середовища 25 °С, швидкість вітру 0,6 м/с, інтенсивність сонячного випромінювання 1000 Вт/м2 | ||||||
#СИП2Х16 #СИП2Х25 #СИП4Х16 #СИП4Х25 #СИП4Х35 #СИП4Х50 #СИП4Х70 #СИП4Х95 #СИП4Х120 #СИП5_2Х16 #СИП5_2Х25 #СИП5_4Х16 #СИП5_4Х25 #СИП5_4Х35 #СИП5_4Х50 #СИП5_4Х70 #СИП5_4Х95 #СИП5_4Х120 #ASXSN2Х16 #ASXSN2X25 #ASXSN4X16 #ASXSN4X25 #ASXSN4X35 #ASXSN4X50 #ASXSN4X70 #ASXSN4X95 #ASXSN4X120
| Основні атрибути | |
|---|---|
| Виробник | Україна ТД |
| Країна виробник | Україна |
| Користувальницькі характеристики | |
| Гарантійний термін | 36 |
| Упаковка | Барабан |
| Термін служби | 25 |
| Конструкція кабелю | Жорстка |
| Тип дроту | Монтажний |
| Колір ізоляції | Черный |
| Тип зовнішньої оболонки | Знижена горючість |
| Да | Да |
| ПВХ пластікат | Самозагасальний поліетилен |
| Перетин жили | 16 кв.мм |
| Скручування дроту | Да |
| Напрямок скручування | Право |
| Форма перерізу | Кругла |
| Вага | 0.28 кг/м |
| Номінальне струмове навантаження, не більше | 100 А |
| 70 | -50 град. |
| Кількість жил | 4 |
| Мінімальний радіус вигину | 181 мм |
| Термоізоляція | Полиэтилен |
| Зовнішній діаметр | 18 мм |
| Максимальна робоча температура | 50 град. |
- Ціна: від 65 ₴/м
- Спосіб упаковки: КАБЕЛЬНИЙ БАРАБАН БУХТА ПІДДОН
