Кабель ААБл 10 кВ 3х120

ААБл 10 кВ 3х120

ГОСТ 18410-73 Кабелі силові з алюмінієвими струмопровідними жилами, з паперовою просоченою ізоляцією, в алюмінієвій оболонці, броньовані сталевими стрічками

Кабелі застосовуються для прокладання:

• в землі (раншах) із середньою корозійною активністю без блукальних струмів

• за наявності небезпеки механічних пошкоджень без розтягувальних зусиль в експлуатації

ААБл 3x120 (ж) — 10 ГОСТ 18410-73 Кабелі силові з алюмінієвими струмопровідними жилами, з паперовою просоченою ізоляцією, в алюмінієвій оболонці, броньовані сталевими стрічками

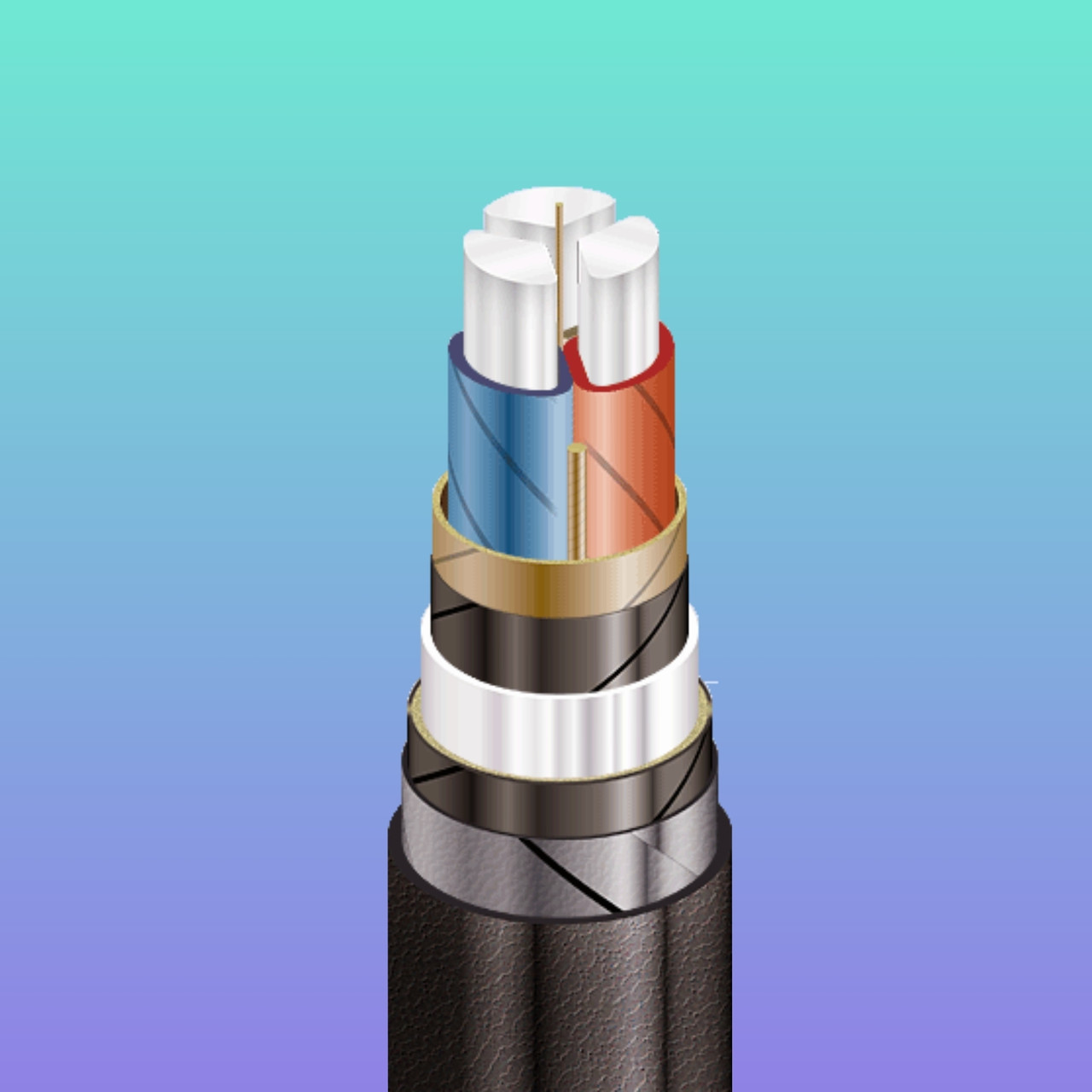

КОНСТРУКЦИЯ:

1 Алюмінієва струмопровідна жила

2 Паперова просочена ізоляція

3 Джгут із кабельного паперу

4 Поясна ізоляція

5 Екран з електропровідного паперу

6 Алюмінієва оболонка

7 Подушка під броню зі шаром пластмасових стрічок

8 Броня з двох сталевих стрічок

9 Зовнішній покрив

ААБл 3x120 (ж) — 10 ГОСТ 18410-73 Кабелі силові з алюмінієвими струмопровідними жилами, з паперовою просоченою ізоляцією, в алюмінієвій оболонці, броньовані сталевими стрічками

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

Номінальна напруга кВ 10

Число та номінальний переріз струмопровідних жил мм 2 3 x 120

Товщина ізоляції між жилами мм 5.5

Товщина ізоляції жила-болочка мм 4

Товщина оболонки мм 1.55

Тривало допустимі токові навантаження *

• під час прокладання в повітрі А 234

• під час прокладання в ґрунті А 218

Діапазон робочих температур °C — 50... +50

Мінімальний радіус вигину під час прокладання мм 1250

Різність рівнів по трасі прокладки, не більш ніж 15

Зовнішній діаметр металевої оболонки (праворучно) мм 38

Розрахунковий зовнішній діаметр кабелю (праворуч) ** мм 50

Маса кабелю (орієнтовно) кг/км 3630

Розрахована будівельна довжина кабелю та маса брутто під час постачання на барабанах м, т No 18:  460 • 2.1 № 20:  740 • 3.3

Примітки: Під час замовлення будівельну довжину виробу необхідно погоджувати з виробником* Тривало допустимі токові навантаження призначені для таких умов: температура повітря плюс 25 °С, температура ґрунту плюс 15 °С,дельний тепловий опір ґрунту 1.2 °К•м/Вт, глибина прокладання в ґрунті 0.7 м** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10 %
