АСБл 3х120 Кабель АСБл 10 кВ 3*120

АСБл 3х120 Кабель АСБл 10 кВ 3 на 120

ГОСТ 18410-73 Кабелі силові з алюмінієвими струмопровідними жилами, з паперовою просоченою ізоляцією, у олив'яній оболонці, броньовані сталевими стрічками

Кабелі застосовуються для прокладання:

• в землі (раншах) з високою корозійною активністю без блукальних струмів

• в землі (раншах) із середньою корозійною активністю, зокрема з наявністю блюдних струмів

• в шахтах, не небезпечних за газом і пилом

• за наявності небезпеки механічних пошкоджень без розтягувальних зусиль в експлуатації

 АСБл 3x120 (ож) — 10
ГОСТ 18410-73
Кабелі силові з алюмінієвими струмопровідними жилами, з паперовою просоченою ізоляцією, у олив'яній оболонці, броньовані сталевими стрічками

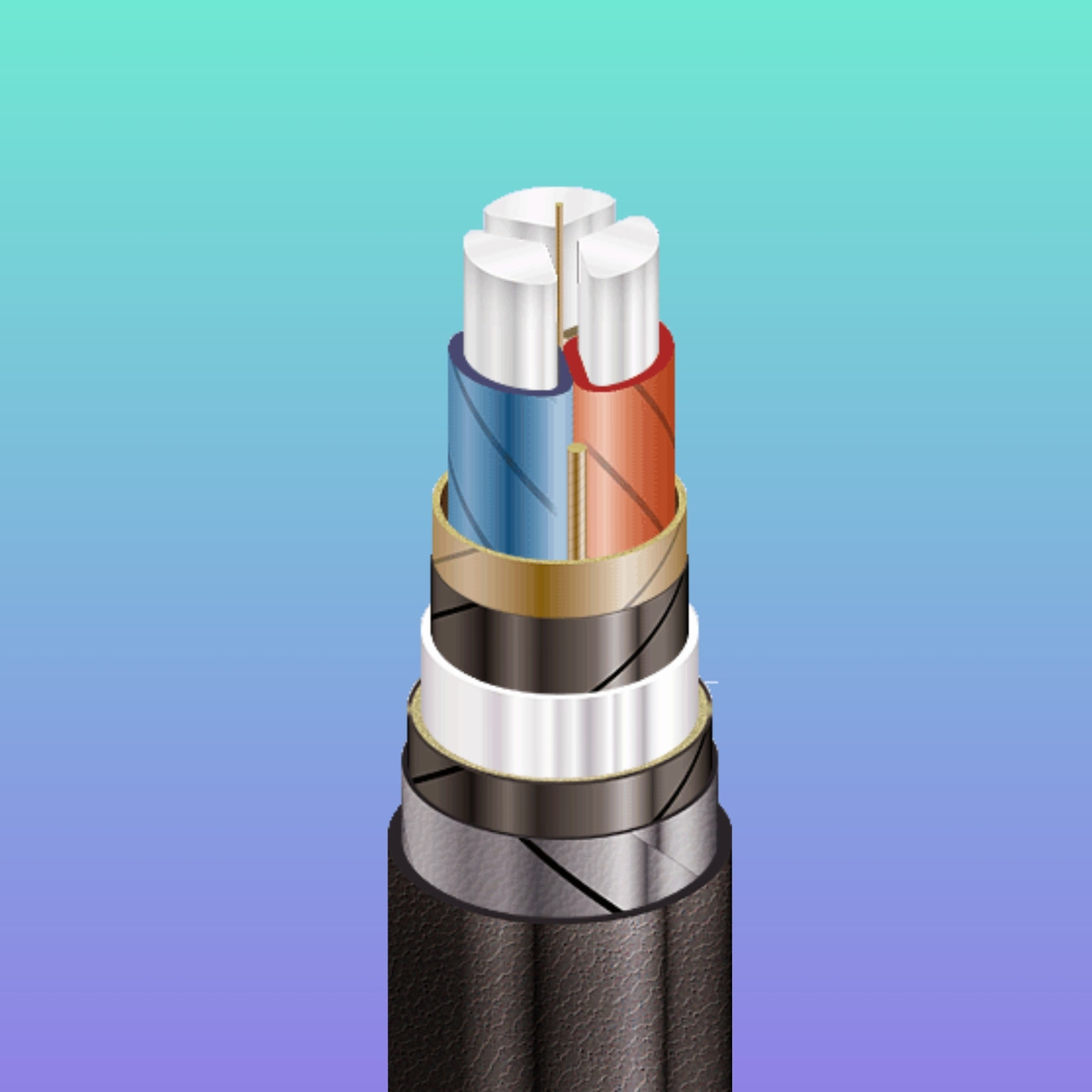

КОНСТРУКЦИЯ:
1 Алюмінієва струмопровідна жила
2 Паперова просочена ізоляція
3 Джгут із кабельного паперу
4 Поясна ізоляція
5 Екран з електропровідного паперу
6 Свинцева оболонка
7 Подушка під броню зі шаром пластмасових стрічок
8 Броня з двох сталевих стрічок
9 Зовнішній покрив


АСБл 3x120 (ож) — 10
ГОСТ 18410-73
Кабелі силові з алюмінієвими струмопровідними жилами, з паперовою просоченою ізоляцією, у олив'яній оболонці, броньовані сталевими стрічками
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
Номінальна напруга кВ 10
Число та номінальний переріз струмопровідних жил мм 2 3 x 120
Товщина ізоляції між жилами мм 5.5
Товщина ізоляції жила-болочка мм 4
Товщина оболонки мм 1.52
Тривало допустимі токові навантаження *
• під час прокладання в повітрі А 234
• під час прокладання в ґрунті А 218
Діапазон робочих температур °C -50... +50
Мінімальний радіус вигину під час прокладання мм 750
Різність рівнів по трасі прокладки, не більш ніж 15
Зовнішній діаметр металевої оболонки (праворучно) мм 38
Розрахунковий зовнішній діаметр кабелю (праворуч) ** мм 50
Маса кабелю (орієнтовно) кг/км 5120
Розрахована будівельна довжина кабелю та маса брутто під час постачання на барабанах м, т
№ 16а:  410 • 2.4
№ 18:  460 • 2.8
№ 20:  740 • 4.4

Примітки: ЦІНИ УТОЧНЮЙТЕ.

 УВАГА! КАБЕЛЬ РІЖЕТЬСЯ І ВІДПРАВЛЯЄТЬСЯ З ПЕРЕДОПЛАТИ 30%-100% ВІД ВАРТІСТЬ ЗАМОВЛЕННЯ АБО САМОВИВОЗ. ЧАС ВІДВАНТАЖЕННЯ У ПОРЯДКУ ЧЕРГИ. БЕЗ ПЕРЕДОПЛАТИ ТОВАР НЕ ВІДВАНТАЖУЄТЬСЯ .

Примітки: Під час замовлення будівельну довжину виробу необхідно погоджувати з виробником* Тривало допустимі токові навантаження призначені для таких умов: температура повітря плюс 25 °С, температура ґрунту плюс 15 °С,дельний тепловий опір ґрунту 1.2 °К•м/Вт, глибина прокладання в ґрунті 0.7 м** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10 %
