Кабель ВВГ нде 3х4

ВВГнгд 3x4-1

ТУ У 31.3-00214534-018-2003

Кабелі силові з мідними ТЖ, із ізоляцією з ПВХ пластикату зниженої пожежної безпеки, із зовнішньою оболонкою з ПВХ пластикату зниженої пожежної безпеки

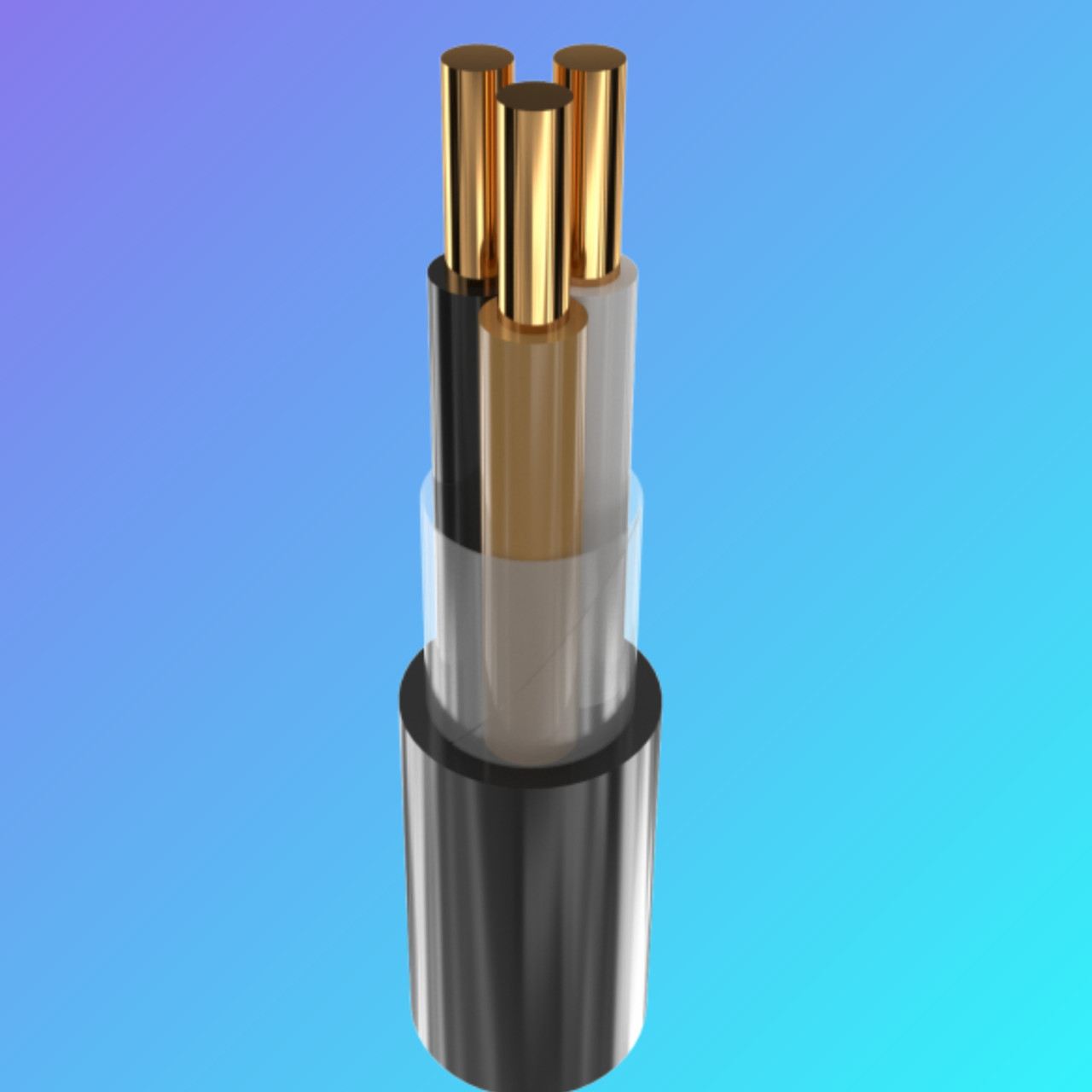

КОНСТРУКЦИЯ:

1 Мідна струмопровідна жила

2 Ізоляція з ПВХ пластикату зниженої пожежонебезпеки

3 Зовнішня оболонка з ПВХ пластикату зниженої пожежонебезпеки

ВВГнгд 3x4-1

ТУ У 31.3-00214534-018-2003

Кабелі силові з мідними ТЖ, із ізоляцією з ПВХ пластикату зниженої пожежної безпеки, із зовнішньою оболонкою з ПВХ пластикату зниженої пожежної безпеки

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

Номінальна напруга кВ 1

Число та номінальний переріз струмопровідних жил мм 2 3 x 4

Товщина фазної ізоляції мм 1

Тривало допустимі токові навантаження на змінному струмі промислової частоти *

• під час прокладання в повітрі А 36

• під час прокладання в ґрунті А 47

Максимально допустима температура жили

• тривало °C +70

• в аварійному режимі °C +80

• за короткого замикання °C +130

Діапазон робочих температур °C -50... +50

Мінімальний радіус вигину під час прокладання мм 105

Розрахунковий зовнішній діаметр кабелю (праворуч) ** мм 14

Маса кабелю (орієнтовно) кг/км 270

Розрахована будівельна довжина кабелю та маса брутто під час постачання на барабанах м, т

№ 10: 1210 • 0.4

№ 12: 1670 • 0.6

Примітки:

Під час замовлення будівельну довжину виробу необхідно погоджувати з виробником

* Тривало допустимі токові навантаження розраховані для таких умов: температура повітря плюс 25 °C, температура ґрунту плюс 15 °C, питома теплова опора ґрунту 1.2 °К•м/Вт, глибина прокладання в ґрунті 0.7 м

** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10%
