ВВГ 3х4

ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007

Кабелі силові з мідними ТПЖ, із ізоляцією з ПВХ-пластикунату, із зовнішньою оболонкою з ПВХ пластикату

Кабелі застосовуються для прокладання:

• одиночною прокладкою

• в приміщеннях, у сухих каналах і тунелях, в умовах агресивного середовища

Можливе виготовлення кабелю з поясною ізоляцією з ПВХ пластикату

Код пожежної безпеки відповідно до ДСТУ 4809:2007: ПБ100000000

Вироби цієї марки відповідають вимогам:

• стійкість до поширення полум'я під час одиночного прокладання



ВВГ 3x4-1

ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007

Кабелі силові з мідними ТПЖ, із ізоляцією з ПВХ-пластикунату, із зовнішньою оболонкою з ПВХ пластикату

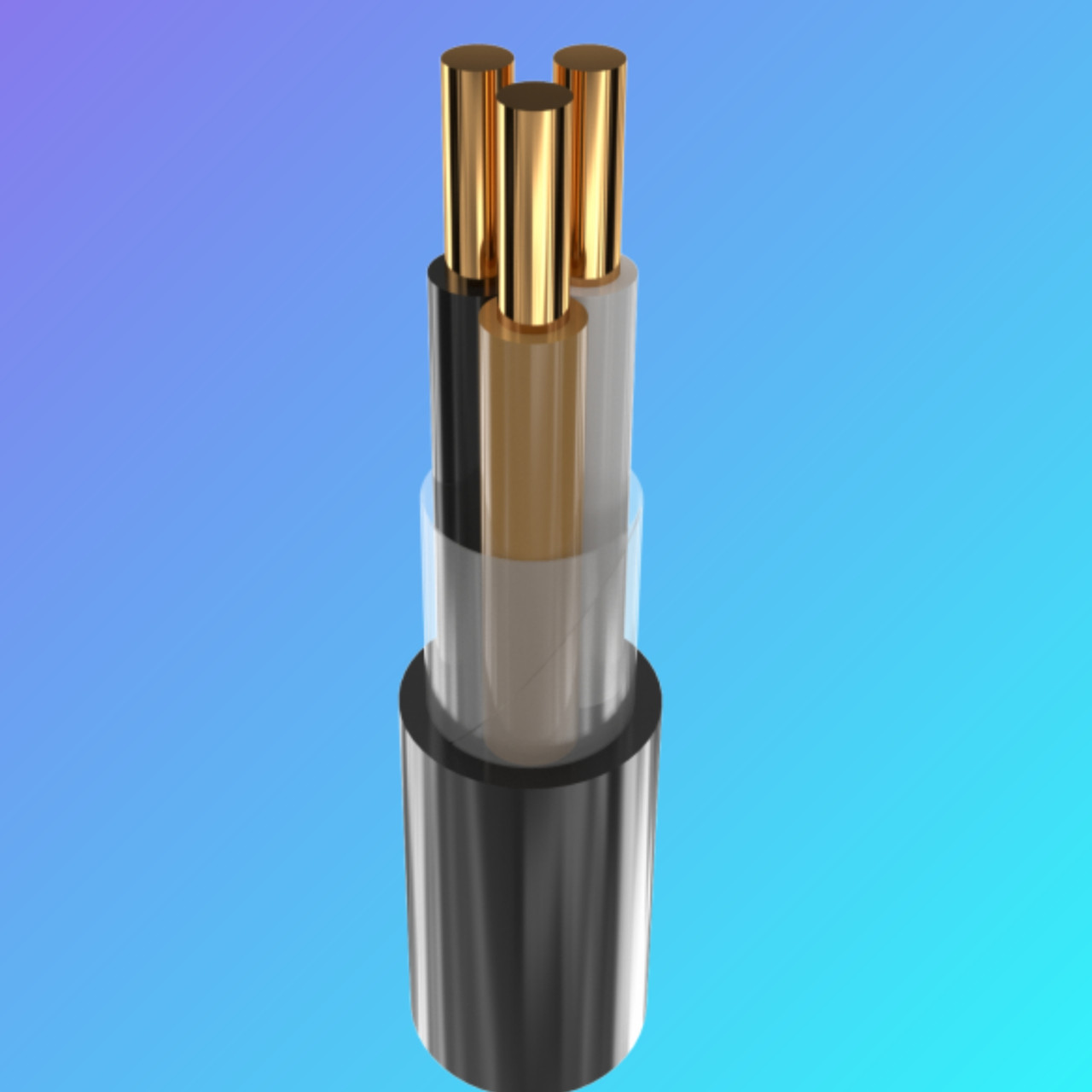

КОНСТРУКЦИЯ:

1 Мідна струмопровідна жила

2 Ізоляція з ПВХ-пластикунату

3 Обмотка ПЕТ плівкою

4 Зовнішня оболонка з ПВХ пластикату



ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007

Кабелі силові з мідними ТПЖ, із ізоляцією з ПВХ-пластикунату, із зовнішньою оболонкою з ПВХ пластикату

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

Номінальна напруга кВ 1

Число та номінальний переріз струмопровідних жил мм 2 3 x 4

Товщина фазної ізоляції мм 1

Тривало допустимі токові навантаження на змінному струмі промислової частоти *

• під час прокладання в повітрі А 36

• під час прокладання в ґрунті А 47

Максимально допустима температура жили

• тривало °C +70

• в аварійному режимі °C +90

• за короткого замикання °C +160

Діапазон робочих температур °C -50... +50

Мінімальний радіус вигину під час прокладання мм 105

Розрахунковий зовнішній діаметр кабелю (праворуч) ** мм 14

Маса кабелю (орієнтовно) кг/км 220

Розрахована будівельна довжина кабелю та маса брутто під час постачання на барабанах м, т

№ 10: 1210 • 0.3

No 12: 1670 • 0.5

Примітки: ЦЕНИ ПРИТУЙТЕ.

УВАГА! КОБЕЛЬ РЕЖУЄТЬСЯ І ВІДПОРУЄТЬСЯ ПЗУПЛАТТТЯ 30% -100% ВІД СТОІМОСТИ ЗАКАЗАННЯ АБО СИРОВИ 51. НАГЛЯДУ В ПОРЯДКІ ОЧЕРІДІ. БЕЗ ПРЕДОПЛАТЫ ТОВАР НЕ ОТГРУЖАЕТСЯ .

Примітки:

Під час замовлення будівельну довжину виробу необхідно погоджувати з виробником

* Тривало допустимі токові навантаження розраховані для таких умов: температура повітря плюс 25 °C, температура ґрунту плюс 15 °C, питома теплова опора ґрунту 1.2 °К•м/Вт, глибина прокладання в ґрунті 0.7 м

** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10%



1. ТОКОПРОВОДОВША ЖИЛА — мідна, однодротова або багатодротова, круглої форми

2. ІЗОЛЯЦІЯ — з полівінілхлоридного пластикату

3. РОЗДОЛІТНИЙ СЛИЙ — у формі обмотки з поліетилентерефталатної плівки (ПЕТ) (допускається відсутність).

4. ОБОЛОЧКА — з полівінілхлоридного пластикату (ПВХ), допускається повторення оболонкою форми скрутки

Число та номінальний переріз жил, мм2	Зовнішній діаметр кабелю, мм	Номінальна товщина ізоляції, мм	Маса кабелю, кг/км (орієнти-рівно)	Мінімаль-тний радіус вигину під час прокладання, мм	Тривало допустимі токові навантаження  на змінному струмі*, А
					під час прокладання на повітрі	під час прокладання в землі
ВВГ 3х1,5	8	0,6	100	60	21	27
ВВГ 3х2,5	9	0,6	150	68	27	36
ВВГ 3х4	11	0,7	210	83	36	47
ВВГ 3х6	12	0,7	280	90	46	59
ВВГ 3х10	14	0,9	440	105	63	79
ВВГ 3х16	16	0,9	630	120	84	102
ВВГ 3х25	22	1,1	930	165	112	133
ВВГ 3х35	24	1,1	1250	180	137	158
ВВГ 3х50	28	1,2	1650	210	167	187
* Тривало допустимі токові навантаження розраховані для таких умов: температура повітря плюс 25 °С, температура ґрунту плюс 15 °С,дельний тепловий опір ґрунту 1,2 °К•м/Вт, глибина прокладання в ґрунті 0,7 м
