ВВГ 3х6

ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007

Кабелі силові з мідними ТПЖ, з ізоляцією з ПВХ пластикату, із зовнішньою оболонкою з ПВХ пластикату

Кабелі застосовуються для прокладки:

• одиночної прокладкою

• у приміщеннях, в сухих каналах і тунелях, в умовах агресивного середовища

Можливе виготовлення кабелі з поясною ізоляцією з ПВХ пластикату

Код пожежної безпеки згідно з ДСТУ 4809:2007: ПБ100000000

Вироби цієї марки відповідають вимогам:

• стійкість до поширення полум'я при одиночній прокладці



ВВГ 3x6-1

ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007

Кабелі силові з мідними ТПЖ, з ізоляцією з ПВХ пластикату, із зовнішньою оболонкою з ПВХ пластикату

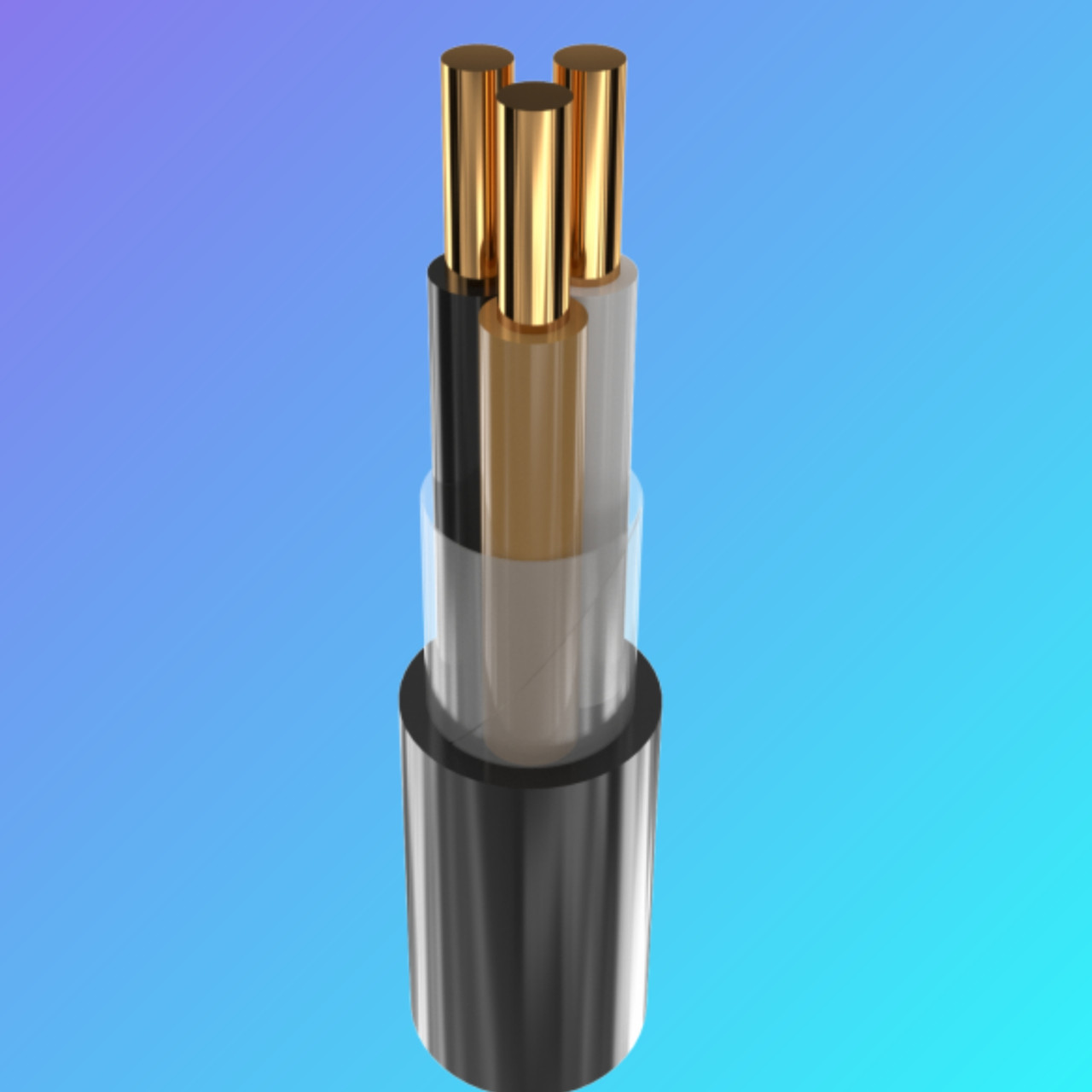

КОНСТРУКЦІЯ:

1 Мідна струмопровідна жила

2 Ізоляція з ПВХ пластикату

3 Обмотка ПЕТ плівкою

4 Зовнішня оболонка з ПВХ пластикату



ВВГ 3x6-1

ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007

Кабелі силові з мідними ТПЖ, з ізоляцією з ПВХ пластикату, із зовнішньою оболонкою з ПВХ пластикату

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

Номінальна напруга кВ 1

Число і номінальний переріз струмопровідних жил мм 2 3 x 6

Товщина фазної ізоляції мм 1

Тривало допустимі струмові навантаження на змінному струмі промислової частоти *

• при прокладці в повітрі А 46

• при прокладці в грунті А 59

Максимально допустима температура жили

• довгостроково ° З +70

• в аварійному режимі ° С +90

• при короткому замиканні ° С +160

Діапазон робочих температур, ° С -50 . . . +50

Мінімальний радіус вигину при прокладці мм 112.5

Розрахунковий зовнішній діаметр кабелю (довідково) ** 15 мм

Маса кабелю (орієнтовно) кг/км 280

Розрахункова будівельна довжина кабелю та маса брутто при поставці на барабанах м, т

№ 12: 1450 • 0.5

Примітки: ЦІНИ УТОЧНЮЙТЕ.

УВАГА! КАБЕЛЬ РІЖЕТЬСЯ І ВІДПРАВЛЯЄТЬСЯ ПО ПЕРЕДОПЛАТІ 30% -100% ВІД ВАРТОСТІ ЗАМОВЛЕННЯ АБО САМОВИВІЗ. ЧАС ВІДВАНТАЖЕННЯ В ПОРЯДКУ ЧЕРГИ. БЕЗ ПЕРЕДОПЛАТИ ТОВАР НЕ ВІДВАНТАЖУЄТЬСЯ .

Примітки:

При замовленні будівельну довжину виробу необхідно погоджувати з виробником

* Тривало допустимі струмові навантаження розраховані для наступних умов: температура повітря плюс 25 °С, температура ґрунту плюс 15 °С, питомий тепловий опір ґрунту 1.2 °К•м/Вт, глибина прокладання у ґрунті 0.7 м

** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10 %

1. СТРУМОПРОВІДНА ЖИЛА - мідна, однодротяна або багатодротяна , круглої форми

2. ІЗОЛЯЦІЯ -з полівінілхлоридного пластикату

3. РОЗДІЛОВИЙ ШАР - у вигляді обмотки з поліетилентерефталатної плівки (ПЕТ) (допускається відсутність).

4. ОБОЛОНКА - з полівінілхлоридного пластикату (ПВХ), допускається повторення оболонкою форми скрутки

Число і номінальний переріз жил, мм2	Зовнішній діаметр кабелю, мм	Номінальна товщина ізоляції,мм	Маса кабелю, кг/км (орієнтовно)	Мінім-ний радіус вигину при прокладці, мм	Тривало допустимі струмові навантаження на змінному струмі*, А
					при прокладанні на повітрі	при прокладці в землі
ВВГ 3х1,5	8	0,6	100	60	21	27
ВВГ 3х2,5	9	0,6	150	68	27	36
ВВГ 3х4	11	0,7	210	83	36	47
ВВГ 3х6	12	0,7	280	90	46	59
ВВГ 3х10	14	0,9	440	105	63	79
ВВГ 3х16	16	0,9	630	120	84	102
ВВГ 3х25	22	1,1	930	165	112	133
ВВГ 3х35	24	1,1	1250	180	137	158
ВВГ 3х50	28	1,2	1650	210	167	187
* Тривало допустимі струмові навантаження розраховані для наступних умов: температура повітря плюс 25 °С, температура ґрунту плюс 15 °С, питомий тепловий опір ґрунту 1,2 °К•м/Вт, глибина прокладання у ґрунті 0,7 м
