ВВГ нде 3х10

ТУ У 31.3-00214534-018-2003

Кабелі силові з мідними ТЖ, із ізоляцією з ПВХ пластикату зниженої пожежної безпеки, із зовнішньою оболонкою з ПВХ пластикату зниженої пожежної безпеки

Кабелі застосовуються для прокладання:

• у пучках

• в приміщеннях, у сухих каналах і тунелях, в умовах агресивного середовища

• у пучках, у приміщеннях із великим скупченням людей

Код пожежної безпеки відповідно до ДСТУ 4809:2007: ПБ123121000

Вироби цієї марки відповідають вимогам:

• стійкість до поширення полум'я під час одиночного прокладання

• стійкість до поширення полум'я під час прокладання в пучках за категорії А

• клас Тк3 щодо токсичності продуктів згоряння неметалевих елементів (показник токсичності понад 120 г/м3)

• клас ДТК1 за димоутворювальною здатністю під час тягання неметалевих елементів (коефіцієнт димоутворення від 50 до 500 м2/кг)

• клас ДПК2 за димоутворювальною здатністю під час горіння (мінімальний світловий потік понад 60%)

• клас КК1 за корозійною активністю продуктів згоряння неметалевих елементів (кількість галогеново-доріжків менш ніж 150 мг/г, pH менш ніж 4.3, питома електропровідність понад 10 мкСм/мм)



ВВГнгд 3x10-1

ТУ У 31.3-00214534-018-2003

Кабелі силові з мідними ТЖ, із ізоляцією з ПВХ пластикату зниженої пожежної безпеки, із зовнішньою оболонкою з ПВХ пластикату зниженої пожежної безпеки

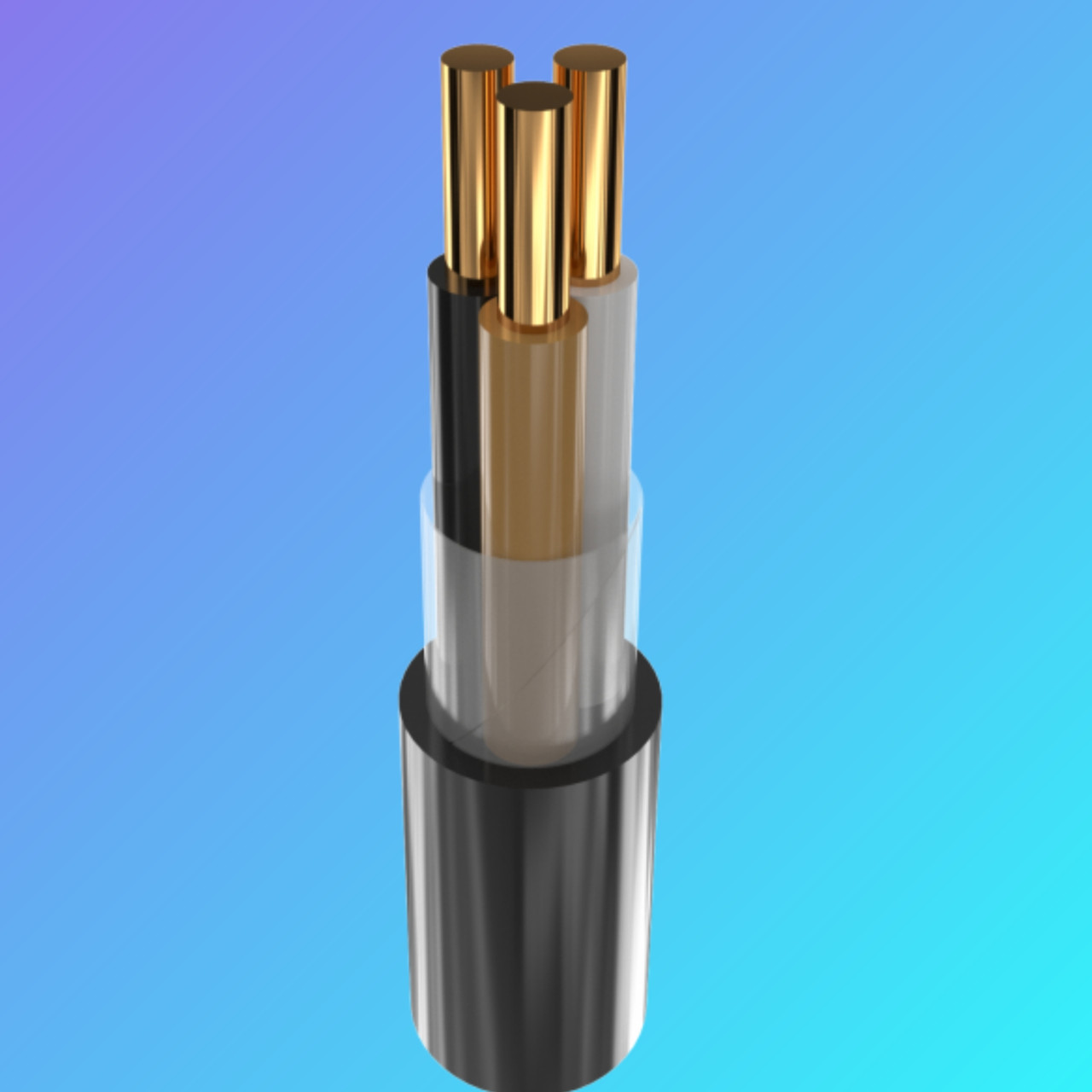

КОНСТРУКЦИЯ:

1 Мідна струмопровідна жила

2 Ізоляція з ПВХ пластикату зниженої пожежонебезпеки

3 Зовнішня оболонка з ПВХ пластикату зниженої пожежонебезпеки



ВВГнгд 3x10-1

ТУ У 31.3-00214534-018-2003

Кабелі силові з мідними ТЖ, із ізоляцією з ПВХ пластикату зниженої пожежної безпеки, із зовнішньою оболонкою з ПВХ пластикату зниженої пожежної безпеки

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

Номінальна напруга кВ 1

Число та номінальний переріз струмопровідних жил мм 2 3 x 10

Товщина фазної ізоляції мм 1

Тривало допустимі токові навантаження на змінному струмі промислової частоти *

• під час прокладання в повітрі А 63

• під час прокладання в ґрунті А 79

Максимально допустима температура жили

• тривало °C +70

• в аварійному режимі °C +80

• за короткого замикання °C +130

Діапазон робочих температур °C -50... +50

Мінімальний радіус вигину під час прокладання мм 120

Розрахунковий зовнішній діаметр кабелю (праворуч) ** мм 16

Маса кабелю (орієнтовно) кг/км 490

Розрахована будівельна довжина кабелю та маса брутто під час постачання на барабанах м, т

No 12: 1280 • 0.7



Примітки: ЦЕНИ ПРИТУЙТЕ.

УВАГА! КОБЕЛЬ РЕЖУЄТЬСЯ І ВІДПОРУЄТЬСЯ ПЗУПЛАТТТЯ 30% -100% ВІД СТОІМОСТИ ЗАКАЗАННЯ АБО СИРОВИ 51. НАГЛЯДУ В ПОРЯДКІ ОЧЕРІДІ. БЕЗ ПРЕДОПЛАТЫ ТОВАР НЕ ОТГРУЖАЕТСЯ .

Примітки:

Під час замовлення будівельну довжину виробу необхідно погоджувати з виробником

* Тривало допустимі токові навантаження розраховані для таких умов: температура повітря плюс 25 °C, температура ґрунту плюс 15 °C, питома теплова опора ґрунту 1.2 °К•м/Вт, глибина прокладання в ґрунті 0.7 м

** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10%

1.ТОКОПРОВОДЯЧНА ЖИЛА — мідна, однодротова або багатодротова, круглої форми

2. ВИКОРИСТАННЯ — з полівінілхлоридного пластикату зниженої пожежонебезпеки.

3. ЗРОБУДІЛИЙ СЛИЙ — у формі обмотки з поліетилентерефталатної плівки (ПЕТ) (допускається відсутність).

4.НАРУЖНА ПОТУЖКА з полівінілхлоридного пластикату зниженої пожежоспокусливості з низьким димо- і газовиділенням, допускається повторення оболонкою форми скрутки

Число та номінальний переріз жил, мм2	Зовнішній діаметр кабелю, мм	Номінальна товщина ізоляції, мм	Маса кабелю, кг/км (орієнти-рівно)	Мінімаль-тний радіус вигину під час прокладання, мм	Тривало допустимі токові навантаження  одножильних і багатожильних кабелів на змінному струмі*, А
					під час прокладання на повітрі	під час прокладання в землі
ВВГнг-LS 3х1,5	8	0,6	110	60	21	27
ВВГнг-LS 3х2,5	9	0,6	160	68	27	36
ВВГнг-LS 3х4	11	0,7	220	83	36	47
ВВГнг-LS 3х6	12	0,7	290	90	46	59
ВВГнг-LS 3х10	14	0,9	460	105	63	79
ВВГнг-LS 3х16	16	0,9	650	120	84	102
ВВГнг-LS 3х25	22	1,1	950	165	112	133
ВВГнг-LS 3х35	24	1,1	1270	180	137	158
ВВГнг-LS 3х50	28	1,3	1680	210	167	187
* Тривало допустимі токові навантаження розраховані для таких умов: температура повітря плюс 25 °С, температура ґрунту плюс 15 °С,дельний тепловий опір ґрунту 1,2 °К•м/Вт, глибина прокладання в ґрунті 0,7 м #аввг5х10 #аввг5х16 #аввг5х25 #аввг5х35 #аввг5х50 #аввг5х70 #аввг5х95 #аввг5х120 #аввг5х150 #авг5х185 #аввг5х240 #ввг5х10 #ввг5х16 #вг5х25 #ввг5х35 #ввг5х50 #ввг5х70 #вг5х95 #ввг5х120 #ввг5х150 #ввг5х185 #вг5х240 #ввгнгд5х10 #ввгнгд5х16 #ввгнгд5х25 #ввгнгд5х35 #ввгнгд5х50 #ввгнгд5х70 #ввгнгд5х95 #ввгнгд5х120    #ввгнгд5х150 #ввгнгд5х185 #вгнг95х240 #авгня95х10 #авгд5х16 #авгняг95х25 #авгняг95х35 #авгніг95х50 #авгд5х70 #авгня95х95 #авгд5х120 #аввгнгд5х150 #авгд55х185 #авгд55х240
