ААбл 3х50 Кабель 10 кВ 3*50
від 1 102 ₴/м
Показати оптові ціниМінімальна сума замовлення на сайті — 300000 грн
- В наявності
- Оптом і в роздріб
ААБл 3x50 (ож)-10 кВ Кабель ААБл 10 кВ 3*50 Силовий кабель ААБл 10 кВ три жили на п'ятдесят квадрат
ГОСТ 18410-73
Кабелі силові з алюмінієвими струмопровідними жилами, з паперовою просоченою ізоляцією в алюмінієвій оболонці, броньований сталевими стрічками
Кабелі застосовуються для прокладки:
• в землі (траншеях) з середньою корозійною активністю без блукаючих струмів
• при наявності небезпеки механічних пошкоджень і відсутності розтягуючих зусиль в експлуатації
| ААБл 3x50(ож)-10 кВ ГОСТ 18410-73 |
|
| Кабелі силові з алюмінієвими струмопровідними жилами, з паперовою просоченою ізоляцією в алюмінієвій оболонці, броньований сталевими стрічками | |

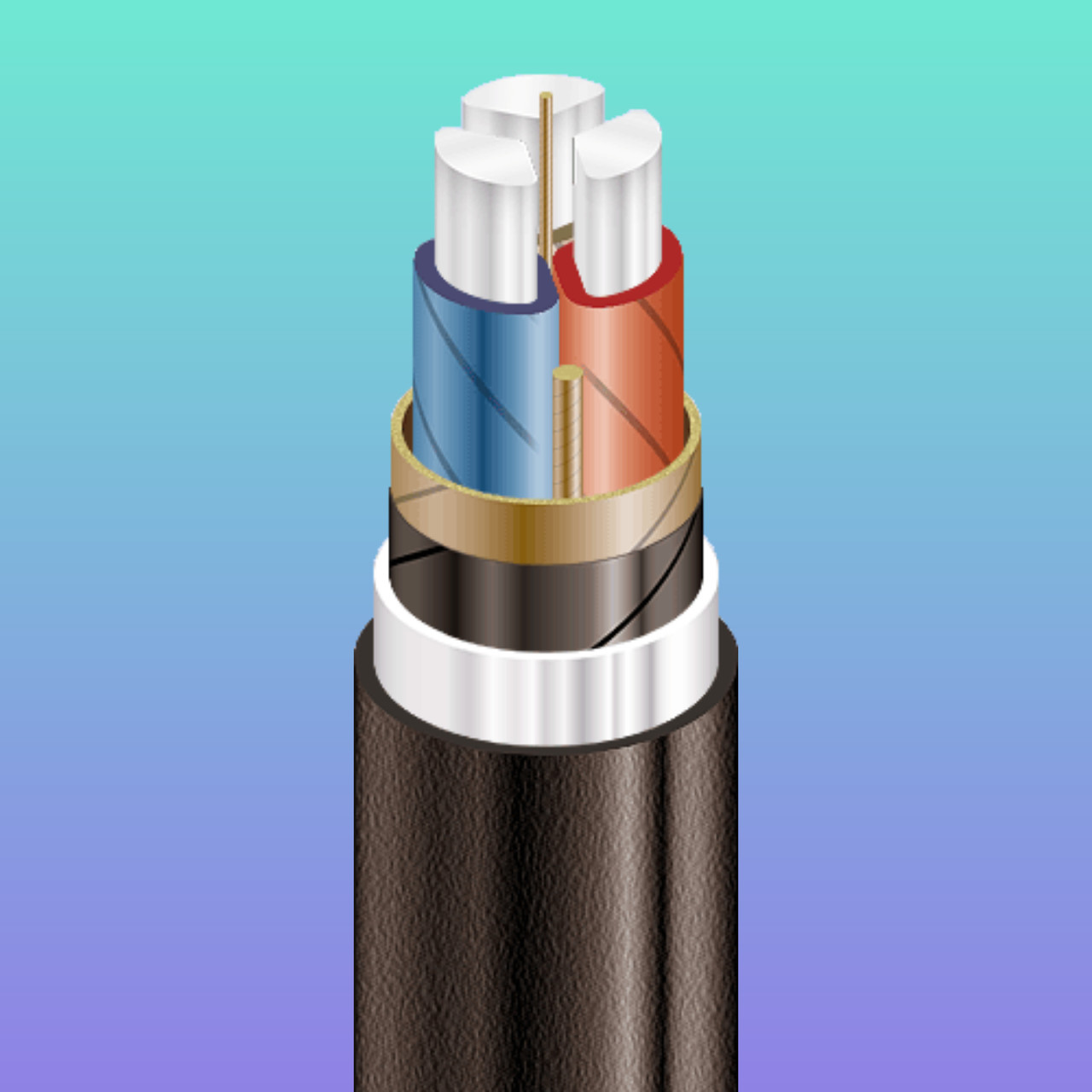

| КОНСТРУКЦІЯ: | |
| 1 | Алюмінієва струмопровідна жила |
| 2 | Паперова просочена ізоляція |
| 3 | Джгут з кабельного паперу |
| 4 | Поясна ізоляція |
| 5 | Екран з електропровідного паперу |
| 6 | Алюмінієва оболонка |
| 7 | Подушка під броню з шаром пластмасових стрічок |
| 8 | Броня з двох сталевих стрічок |
| 9 | Зовнішній покрив |
| ААБл 3x50(ож)-10 кВ ГОСТ 18410-73 |
||||||
| Кабелі силові з алюмінієвими струмопровідними жилами, з паперовою просоченою ізоляцією в алюмінієвій оболонці, броньований сталевими стрічками | ||||||
| ТЕХНІЧНІ ХАРАКТЕРИСТИКИ: | ||||||
| Номінальна напруга | кВ | 10 | ||||
| Число і номінальний переріз струмопровідних жил | мм 2 | 3 x 50 | ||||
| Товщина ізоляції між жилами | мм | 5.5 | ||||
| Товщина ізоляції жила-оболонка | мм | 4 | ||||
| Товщина оболонки | мм | 1.35 | ||||
| Тривало допустимі струмові навантаження * | ||||||
| • при прокладці в повітрі | А | 132 | ||||
| • при прокладці в грунті | А | 134 | ||||
| Діапазон робочих температур | ° З | -50 . . . +50 | ||||
| Мінімальний радіус вигину при прокладці | мм | 1050 | ||||
| Різниця рівнів по трасі прокладки, не більше | м | 15 | ||||
| Зовнішній діаметр металевої оболонки (довідково) | мм | 30 | ||||
| Розрахунковий зовнішній діаметр кабелю (довідково) ** | мм | 42 | ||||
| Маса кабелю (орієнтовно) | кг/км | 2410 | ||||
| Розрахункова будівельна довжина кабелю та маса брутто при поставці на барабанах | м, т |
|
||||
Примітки: ЦІНИ УТОЧНЮЙТЕ.
УВАГА! КАБЕЛЬ РІЖЕТЬСЯ І ВІДПРАВЛЯЄТЬСЯ ПО ПЕРЕДОПЛАТІ 30% -100% ВІД ВАРТОСТІ ЗАМОВЛЕННЯ АБО САМОВИВІЗ. ЧАС ВІДВАНТАЖЕННЯ В ПОРЯДКУ ЧЕРГИ. БЕЗ ПЕРЕДОПЛАТИ ТОВАР НЕ ВІДВАНТАЖУЄТЬСЯ .
При замовленні будівельну довжину виробу необхідно погоджувати з виробником* Тривало допустимі струмові навантаження розраховані для наступних умов: температура повітря плюс 25 °С, температура ґрунту плюс 15 °С, питомий тепловий опір ґрунту 1.2 °К•м/Вт, глибина прокладання у ґрунті 0.7 м** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10 %
#аабл3х35 #аабл3х50 #аабл3х70 #аабл3х95 #аабл3х120 #аабл3х150 #аабл3х185 #аабл3х240 #аашв3х35 #аашв3х50 #аашв3х70 #аашв3х95 #аашв3х120 #аашв3х150 #аашв3х185 #аашв3х240 #асбл3х35 #асбл3х50 #асбл3х70 #асбл3х95 #асбл3х120 #асбл3х150 #асбл3х185 #асбл3х240
| Основні | |
|---|---|
| Виробник | Україна ТД |
| Країна виробник | Україна |
| Тип дроту | Силовий |
| Конструкція кабелю | Жорстка |
| Маса | 2.4 кг/м |
| Гарантійний термін | 36 міс |
| Термін служби | 25 років |
| Застосування | для прокладки в земле 10 кВ |
| Мінімальний радіус вигину (мм) | 1050 мм |
| Конструктивні особливості | |
| Кількість жил | 3 |
| Перетин жили | 50 кв.мм |
| Наявність ізоляції | Так |
| Матеріал ізоляції | Просочена паперова ізоляція |
| Тип зовнішньої оболонки | Вологостійка |
| Материал оболочки | Алюміній |
| Зовнішній діаметр | 42 мм |
| Форма перерізу | Трикутна |
| Матеріал струмопровідної жили | Алюміній |
| Покриття кабелю | паперовою просоченою ізоляцією в алюмінієвій оболонці, броньований сталевими стрічками |
| Механічні характеристики | |
| Мінімальна робоча температура | -50 град. |
| Максимальна робоча температура | 50 град. |
| Мінімальний радіус вигину | 1000 мм |
| Електричні характеристики | |
| Номінальне струмове навантаження, не більше | 134 А |
| Номінальна робоча напруга | 10000 В |
| Користувальницькі характеристики | |
| Упаковка | Барабан |
| Найменування | Силовий кабель ААБл 10 кВ три жили на п'ятдесят квадрат |
| Да | Так |
- Ціна: від 1 102 ₴/м
- Спосіб упаковки: КАБЕЛЬОНЫЙ БАРАБАН ПІДДОН БУХТА
