АПВЭГАПУ 10 кВ 1х120/50
від 5 ₴/м
Мінімальна сума замовлення на сайті — 300000 грн
- В наявності
АПВЭГАПУ 10 кВ 1х120/50В наявності
від 5 ₴/м
+380 (98) 129-27-89
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
АПвЭгаПу-10 1x120 АПвЕгаПу-10 1x120/16 АПвЕгаПу-10 1x120/25 АПвЕгаПу-10 1x120/35 АПвЕгаПу-10 1x120/50
ТУ У 31.3-00214534-017-2003
Кабелі силові з алюмінієвими ТПЖ, ізоляцією із зшитого поліетилену, поздовжньої і поперечної герметизацією екрану і посиленою зовнішньою оболонкою з поліетилену
Кабелю цієї марки відповідають аналоги іноземного виробництва:
АПвПу2г (UA)
Технічні вимоги до кабелів відповідають IEC 60502-2
Кабелі застосовуються для прокладки:
• в землі (траншеях)
• в сирих, частково затапливаемых приміщеннях
• у грунтах з підвищеною вологістю
• у водоймах несудноплавних
• на складних ділянках трас, відповідно до ЦЮ
• у повітрі, в т. ч. в кабельних спорудах, за умови забезпечення додаткових засобів протипожежного захисту
Можливе виготовлення кабелів з екструдованим полупроводящим шаром по зовнішній оболонці
Можливе виготовлення кабелю з однопроволочной струмопровідною жилою
Можливе виготовлення кабелю з герметизованою струмопровідною жилою
Можлива поставка трьох скручених разом одножильних кабелів. Приклад запису при замовленні:
3хАПвЭгаПу-10 1x120
АПвЭгаПу-10 1x120
ТУ У 31.3-00214534-017-2003
Кабелі силові з алюмінієвими ТПЖ, ізоляцією із зшитого поліетилену, поздовжньої і поперечної герметизацією екрану і посиленою зовнішньою оболонкою з поліетилену

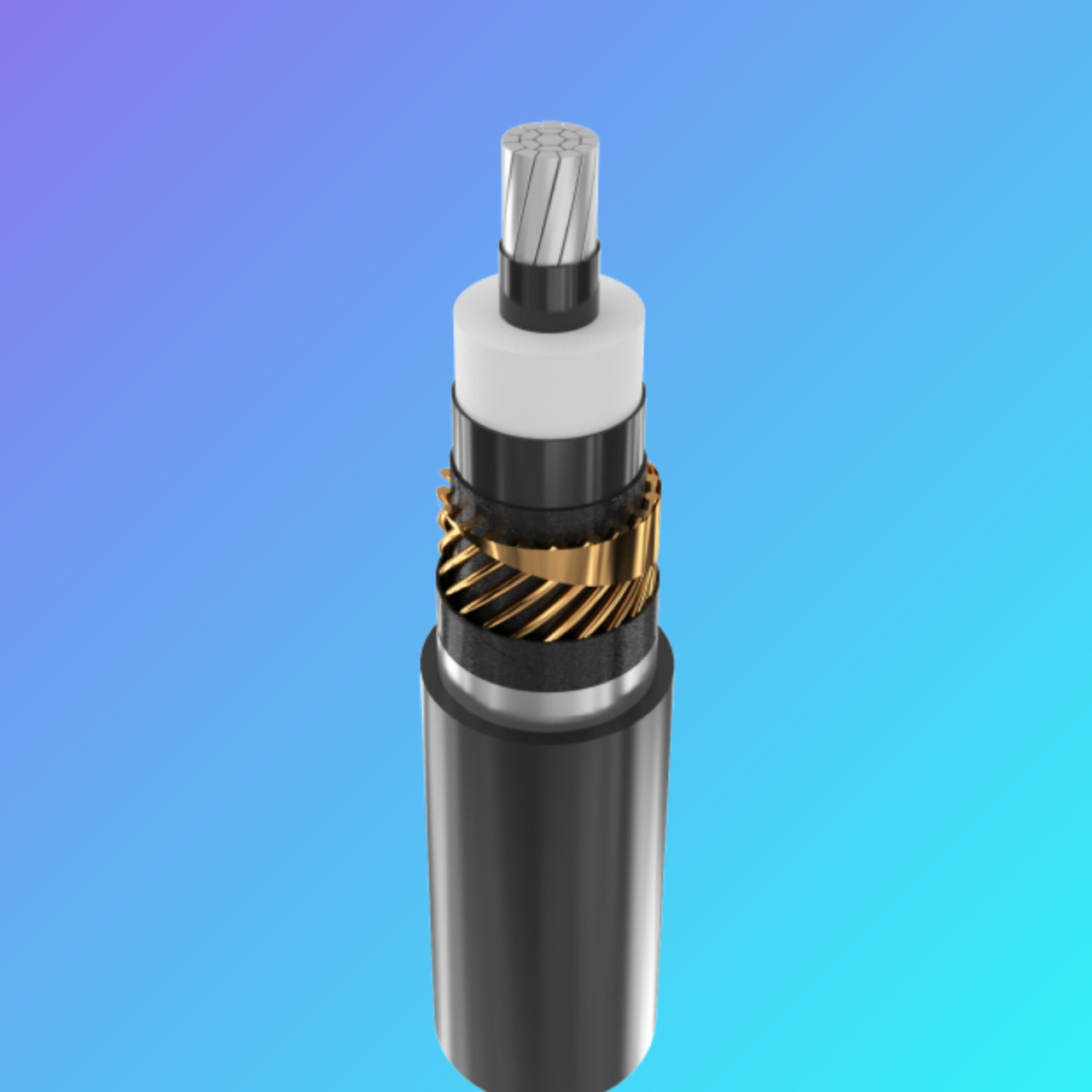

КОНСТРУКЦІЯ:
1 Алюмінієва багатодротяна струмопровідна жила ущільнена
2 Внутрішній екструдований полупроводящий шар
3 Ізоляція із зшитого поліетилену
4 Зовнішній екструдований полупроводящий шар
5 Шар обмотки полупроводящей водонабухающей стрічкою
6 Мідний екран
7 Шар обмотки полупроводящей водонабухающей стрічкою
8 Алюмополімерної стрічка
9 Посилена зовнішня оболонка з поліетилену
АПвЭгаПу-10 1x120
ТУ У 31.3-00214534-017-2003
Кабелі силові з алюмінієвими ТПЖ, ізоляцією із зшитого поліетилену, поздовжньої і поперечної герметизацією екрану і посиленою зовнішньою оболонкою з поліетилену
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
Номінальна напруга 10 кВ
Максимальна напруга кВ 12
Число і номінальний переріз струмопровідних жил мм 2 1 x 120
Товщина ізоляції 3.4 мм
Мінімальний переріз екрану мм 2 16
Допустимий струм короткого замикання по екрану мінімального перерізу кА 3.3
Максимально допустимий струм короткого замикання по струмопровідній жилі кА 11.3
Тривало допустимі струмові навантаження *
• при прокладці трикутником в повітрі А 324
• при прокладці площиною в повітрі А 391
• при прокладці трикутником в грунті А 252
• при прокладці площиною в грунті А 260
Рівень часткових розрядів при номінальному напрузі, не більше пКл 6
Максимально допустима температура жили
• довгостроково ° С +90
• в аварійному режимі ° С +130
• при короткому замиканні ° С до +250
Діапазон робочих температур ° С -60 . . . +50
Мінімальний радіус вигину при прокладці мм 544
Розрахунковий зовнішній діаметр кабелю (довідково) ** 34 мм
Маса кабелю (орієнтовно) кг/км 1010
Розрахункова будівельна довжина кабелю та маса брутто при поставці на барабанах м, т
№ 18аУД-40: 1365 • 1.9
| Число та номінальний перетин жил, мм2 | Номінальний перетин екрану, * мм2 | Зовнішній діаметр кабелю, мм | Номінальна товщина ізоляції | Масса кабеля, кг/км (ориенти-ровочно) | Мінімальний радіус вигину при прокладанні | Допустимі струмові навантаження *, А | |||
| під час прокладання на повітрі | при прокладанні у землі | ||||||||
| treug. | в плоск. | treug. | в плоск. | ||||||
| 1x70 | 16 | 29 | 3,4 | 840 | 580 | 219 | 265 | 220 | 229 |
| 1x70 | 25 | 29 | 3,4 | 920 | 580 | 219 | 265 | 220 | 229 |
| 1x70 | 35 | 29 | 3,4 | 1020 | 580 | 219 | 265 | 220 | 229 |
| 1x70 | 50 | 30 | 3,4 | 1140 | 600 | 219 | 265 | 220 | 229 |
| 1x95 | 16 | 30 | 3,4 | 940 | 600 | 266 | 321 | 263 | 273 |
| 1x95 | 25 | 30 | 3,4 | 1030 | 600 | 266 | 321 | 263 | 273 |
| 1x95 | 35 | 31 | 3,4 | 1130 | 620 | 266 | 321 | 263 | 273 |
| 1x95 | 50 | 31 | 3,4 | 1250 | 620 | 266 | 321 | 263 | 273 |
| 1x120 | 16 | 32 | 3,4 | 1040 | 640 | 307 | 371 | 299 | 311 |
| 1x120 | 25 | 32 | 3,4 | 1120 | 640 | 307 | 371 | 299 | 311 |
| 1x120 | 35 | 32 | 3,4 | 1220 | 640 | 307 | 371 | 299 | 311 |
| 1x120 | 50 | 32 | 3,4 | 1340 | 640 | 307 | 371 | 299 | 311 |
| 1x150 | 25 | 34 | 3,4 | 1240 | 680 | 348 | 417 | 334 | 345 |
| 1x150 | 35 | 34 | 3,4 | 1340 | 680 | 348 | 417 | 334 | 345 |
| 1x150 | 50 | 34 | 3,4 | 1460 | 680 | 348 | 417 | 334 | 345 |
| 1x185 | 25 | 35 | 3,4 | 1380 | 700 | 402 | 480 | 379 | 390 |
| 1x185 | 35 | 35 | 3,4 | 1480 | 700 | 402 | 480 | 379 | 390 |
| 1x185 | 50 | 35 | 3,4 | 1600 | 700 | 402 | 480 | 379 | 390 |
| 1x240 | 25 | 37 | 3,4 | 1590 | 740 | 471 | 561 | 438 | 449 |
| 1x240 | 35 | 38 | 3,4 | 1690 | 760 | 471 | 561 | 438 | 449 |
| 1x240 | 50 | 38 | 3,4 | 1810 | 760 | 471 | 561 | 438 | 449 |
| 1x300 | 25 | 40 | 3,4 | 1800 | 800 | 541 | 641 | 494 | 504 |
| 1x300 | 35 | 40 | 3,4 | 1900 | 800 | 541 | 641 | 494 | 504 |
| 1x300 | 50 | 40 | 3,4 | 2020 | 800 | 541 | 641 | 494 | 504 |
| 1x400 | 35 | 43 | 3,4 | 2200 | 860 | 630 | 732 | 562 | 562 |
| 1x400 | 50 | 43 | 3,4 | 2320 | 860 | 630 | 732 | 562 | 562 |
| 1x500 | 35 | 46 | 3,4 | 2550 | 920 | 733 | 844 | 640 | 634 |
| 1x500 | 50 | 46 | 3,4 | 2670 | 920 | 733 | 844 | 640 | 634 |
| 1x625 | 35 | 50 | 3,4 | 3080 | 1000 | 845 | 963 | 723 | 710 |
| 1x625 | 50 | 50 | 3,4 | 3200 | 1000 | 845 | 963 | 723 | 710 |
| 1x800 | 35 | 54 | 3,4 | 3690 | 1080 | 969 | 1092 | 810 | 788 |
| 1x800 | 50 | 54 | 3,4 | 3810 | 1080 | 969 | 1092 | 810 | 788 |
| Число та номінальний переріз жил, мм2 | Номінальний переріз екрану, * мм2 | Зовнішній діаметр кабелю, мм | Номінальна товщина ізоляції | Масса кабеля, кг/км (ориенти-ровочно) | Мінімальний радіус вигину при прокладанні | Допустимі струмові навантаження *, А | |
| під час прокладання на повітрі | при прокладанні у землі | ||||||
| 3x70 | 16 | 51 | 2,5 | 2970 | 765 | 201 | 202 |
| 3x70 | 25 | 51 | 2,5 | 3040 | 765 | 201 | 202 |
| 3x70 | 35 | 52 | 2,5 | 3160 | 780 | 201 | 202 |
| 3x70 | 50 | 53 | 2,5 | 3300 | 795 | 201 | 202 |
| 3x95 | 16 | 55 | 2,5 | 3250 | 825 | 245 | 242 |
| 3x95 | 25 | 55 | 2,5 | 3300 | 825 | 245 | 242 |
| 3x95 | 35 | 56 | 2,5 | 3470 | 840 | 245 | 242 |
| 3x95 | 50 | 57 | 2,5 | 3610 | 855 | 245 | 242 |
| 3x120 | 16 | 58 | 2,5 | 3680 | 870 | 282 | 275 |
| 3x120 | 25 | 58 | 2,5 | 3720 | 870 | 282 | 275 |
| 3x120 | 35 | 59 | 2,5 | 3850 | 885 | 282 | 275 |
| 3x120 | 50 | 59 | 2,5 | 3990 | 885 | 282 | 275 |
| 3x150 | 25 | 62 | 2,5 | 4230 | 930 | 320 | 307 |
| 3x150 | 35 | 62 | 2,5 | 4360 | 930 | 320 | 307 |
| 3x150 | 50 | 63 | 2,5 | 4510 | 945 | 320 | 307 |
| 3x185 | 25 | 65 | 2,5 | 4780 | 975 | 370 | 349 |
| 3x185 | 35 | 65 | 2,5 | 4920 | 975 | 370 | 349 |
| 3x185 | 50 | 66 | 2,5 | 5070 | 990 | 370 | 349 |
| 3x240 | 25 | 71 | 2,6 | 5720 | 1065 | 433 | 403 |
| 3x240 | 35 | 71 | 2,6 | 5860 | 1065 | 433 | 403 |
| 3x240 | 50 | 72 | 2,6 | 6010 | 1080 | 433 | 403 |
Примітки: ЦІНИ УТОЧНЮЙТЕ.
УВАГА! КАБЕЛЬ РІЖЕТЬСЯ І ВІДПРАВЛЯЄТЬСЯ ПО ПЕРЕДОПЛАТІ 30% -100% ВІД ВАРТОСТІ ЗАМОВЛЕННЯ АБО САМОВИВІЗ. ЧАС ВІДВАНТАЖЕННЯ В ПОРЯДКУ ЧЕРГИ. БЕЗ ПЕРЕДОПЛАТИ ТОВАР НЕ ВІДВАНТАЖУЄТЬСЯ .
При замовленні будівельну довжину виробу необхідно погоджувати з виробником
* Тривало допустимі струмові навантаження розраховані для наступних умов: температура жили 90 °З, температура повітря 30 °С, температура ґрунту 20 °С, питомий тепловий опір грунту 1.5 °К•м/Вт, глибина прокладання у ґрунті 0.8 м, при прокладці в площині відстань між кабелями в світлі дорівнює діаметру кабелю, при прокладці трикутником кабелі прокладені впритул, заземлені екрани на обох кінцях лінії
** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10 %
#апвэгапу1х35 #апвэгапу1х50 #апвэгапу1х70 #апвэгапу1х95 #АПВЭГАПУ #АПВЭГАПУ1х185 #АПВЭГАПУ1х240 #АПВЭГАПУ1х120 #АПВЭГАПУ1х300 #АПВЭГАПУ1х500 #АПВЭГАПУ1х630 #АПВЭГАПУ1х800 #апвэгп1х35 #апвэгп1х50 #апвэгп1х70 #апвэгп1х95 #апвэгп1х120 #апвэгп1х150 #апвэгп1х185 #апвэгп1х240 #апвэгп1х300 #апвэгп1х400 #апвэгп1х500 #апвэгп1х630 #апвэгп1х800 #апвэвнгд1х35 #апвэвнг1х50 #апвэвнгд1х70 #апвэвнгд1х95 #апвэвнгд1х120 #апвэвнгд1х150 #апвэвнгд1х185 #апвэвнгд1х240 #апвэвнг1х35 #апвэвнг1х50 #апвэвнг1х70 #апвэвнг1х95 #апвэвнг1х120 #апвэвнг1х150 #апвэвнг1х185 #апвэвнг1х240 #апвэгап3х35 #апвэгап3х50 #апвэгап3х70 #апвэгап3х95 #апвэгап3х120 #апвэгап3х150 #апвэгап3х185 #апвэгап3х240 #апвэвнгд3х35 #апвэвнг3х50 #апвэвнгд3х70 #апвэвнгд3х95 #апвэвнгд3х120 #1х50 #1х70 #1х95 #1х120 #1х150 #1х185 #1х240 #1х300 #1х400 #1х500 #1х630 #1х800
Характеристики
| Основні атрибути | |
|---|---|
| Виробник | Україна ТД |
| Країна виробник | Україна |
| Користувальницькі характеристики | |
| Гарантійний термін | 36 |
| Упаковка | Котушка |
| Термін служби | 25 |
| Конструкція кабелю | Жорстка |
| Тип дроту | Силовий |
| Колір ізоляції | Черный |
| Тип зовнішньої оболонки | Вологостійка |
Інформація для замовлення
- Ціна: від 5 ₴/м
- Спосіб упаковки: КАБЕЛЬНЫЙ БАРАБАН
