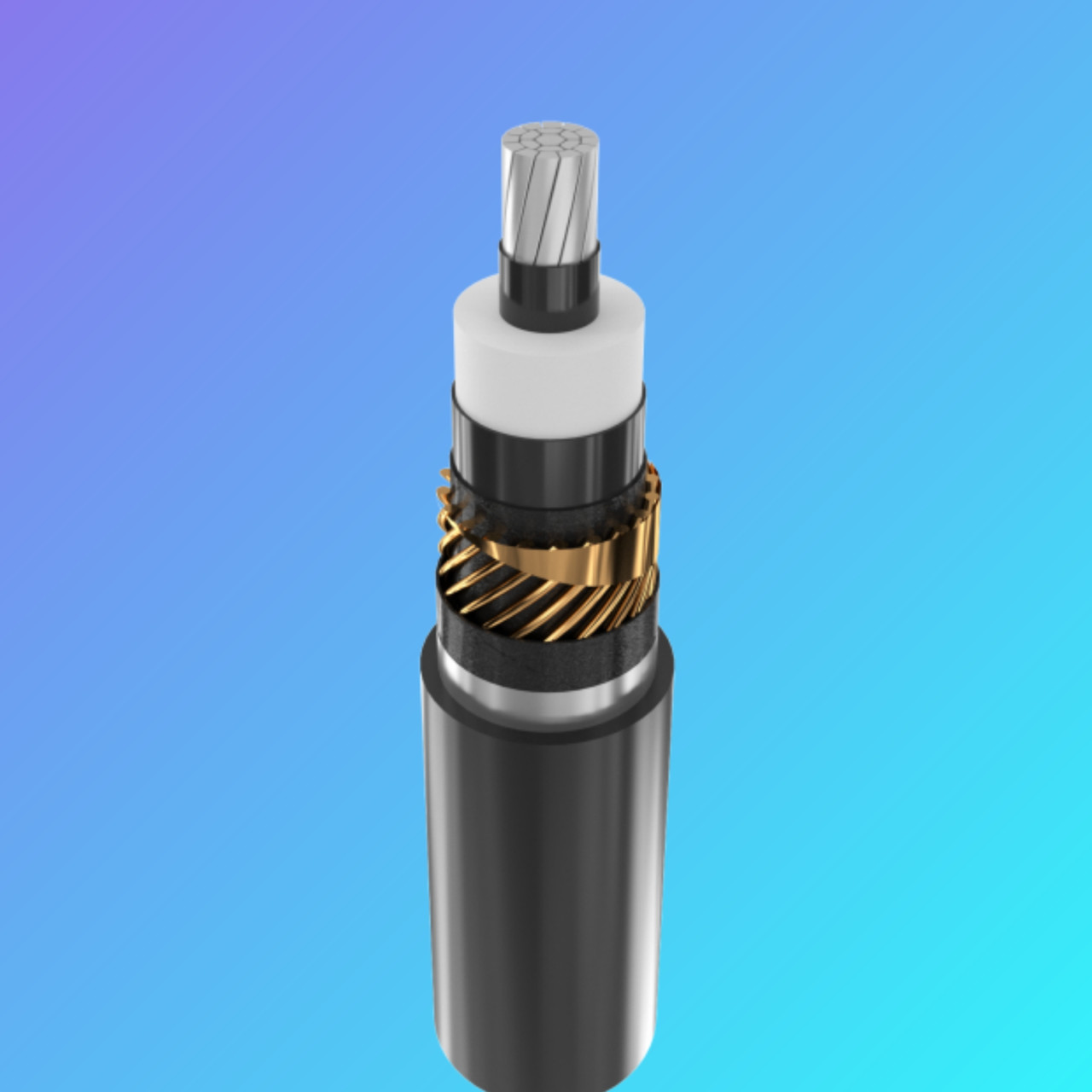

АПВЭГАПУ 15 кВ 1х120/50

від 5

Мінімальна сума замовлення на сайті — 300000 грн

  • В наявності
АПВЭГАПУ 15 кВ 1х120/50
АПВЭГАПУ 15 кВ 1х120/50В наявності
від 5
+380 (98) 129-27-89
+380 (98) 129-27-89
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.



АПвЕгаПу-15 1x120 АПвЕгаПу-15 1x120/16 АПвЕгаПу-15 1x120/25 АПвЕгаПу-15 1x120/35 АПвЕгаПу-15 1x120/50

ТУ У 31.3-00214534-017-2003
Кабелі силові з алюмінієвими ТПЗ, ізоляцією зі зшитого поліетилену, поздовжньою та поперечною герметизацією екрану та посиленою зовнішньою оболонкою з поліетилену
Кабелю цієї марки відповідають аналоги іноземного виробництва:
АПвПу2г (RU)
Технічні вимоги до кабелів відповідають IEC 60502-2
Кабелі застосовуються для прокладання:
• у землі (траншеях)
• у сирих, частково затоплюваних приміщеннях
• у ґрунтах з підвищеною вологістю
• у несудноплавних водоймах
• на складних ділянках трас, відповідно до ЕТУ
• у повітрі, в т.ч. у кабельних спорудах, за умови забезпечення додаткових засобів протипожежного захисту
Можливе виготовлення кабелів з екструдованим напівпровідним шаром по зовнішній оболонці
Можливе виготовлення кабелю з однодротовою струмопровідною житловою.
Можливе виготовлення кабелю з герметизованою струмопровідною жилою
Можливе постачання трьох скручених разом одножильних кабелів. Приклад запису під час замовлення:
3xАПвЕгаПу-10 1x120

АПвЕгаПу-15 1x120
ТУ У 31.3-00214534-017-2003
Кабелі силові з алюмінієвими ТПЗ, ізоляцією зі зшитого поліетилену, поздовжньою та поперечною герметизацією екрану та посиленою зовнішньою оболонкою з поліетилену

КОНСТРУКЦІЯ:

1 Алюмінієва багатодротяна ущільнена струмопровідна жила
2 Внутрішній екструдований напівпровідний шар
3 Ізоляція зі зшитого поліетилену
4 Зовнішній екструдований напівпровідний шар
5 Шар обмотки напівпровідною водонабухаючою стрічкою
6 Мідний екран
7 Шар обмотки напівпровідною водонабухаючою стрічкою
8 Алюмополімерна стрічка
9 Посилена зовнішня оболонка з поліетилену



АПвЕгаПу-15 1x120
ТУ У 31.3-00214534-017-2003
Кабелі силові з алюмінієвими ТПЗ, ізоляцією зі зшитого поліетилену, поздовжньою та поперечною герметизацією екрану та посиленою зовнішньою оболонкою з поліетилену
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
Номінальна напруга кВ 15
Максимальна напруга кВ 17.5
Число та номінальний переріз струмопровідних жил мм 2 1 x 120
Товщина ізоляції мм 4.5
Мінімальний переріз екрана мм 2 16
Допустимий струм короткого замикання по екрану мінімального перерізу кА 3.3
Максимально допустимий струм короткого замикання струмопровідною жилою кА 11.3
Довго допустимі струмові навантаження *
• під час прокладання трикутником у повітрі А 324
• під час прокладання площиною в повітрі А 391
• при прокладанні трикутником у ґрунті А 252
• при прокладанні площиною в ґрунті А 260
Рівень часткових розрядів при номінальній напрузі, не більше пКл 6
Максимально допустима температура жили
• довгостроково ° С +90
• в аварійному режимі ° С +130
• при короткому замиканні ° С +250
Діапазон робочих температур °С-60. . . +50
Мінімальний радіус вигину при прокладанні мм 576
Розрахунковий зовнішній діаметр кабелю (довідково)** мм 36
Маса кабелю (орієнтовно) кг/км 1100
Розрахункова будівельна довжина кабелю та маса брутто при постачанні на барабанах м, т
№ 18аУД-40: 1299 • 2.0

Число та номінальний перетин жил, мм2 Номінальний перетин екрану, * мм2 Зовнішній діаметр кабелю, мм Номінальна товщина ізоляції Масса кабеля, кг/км (ориенти-ровочно) Мінімальний радіус вигину при прокладанні Допустимі струмові навантаження *, А
під час прокладання на повітрі при прокладанні у землі
treug. в плоск. treug. в плоск.
1x70 16 31 4,5 910 465 224 266 220 229
1x70 25 31 4,5 990 465 224 266 220 229
1x70 35 32 4,5 1090 480 224 266 220 229
1x70 50 32 4,5 1210 480 224 266 220 229
1x95 16 33 4,5 1020 495 271 322 262 273
1x95 25 33 4,5 1100 495 271 322 262 273
1x95 35 33 4,5 1200 495 271 322 262 273
1x95 50 33 4,5 1330 495 271 322 262 273
1x120 16 34 4,5 1120 510 313 372 299 311
1x120 25 34 4,5 1200 510 313 372 299 311
1x120 35 34 4,5 1300 510 313 372 299 311
1x120 50 34 4,5 1420 510 313 372 299 311
1x150 25 36 4,5 1320 540 354 418 334 345
1x150 35 36 4,5 1420 540 354 418 334 345
1x150 50 36 4,5 1550 540 354 418 334 345
1x185 25 37 4,5 1470 555 408 481 379 390
1x185 35 38 4,5 1570 570 408 481 379 390
1x185 50 38 4,5 1690 570 408 481 379 390
1x240 25 40 4,5 1680 600 479 561 437 449
1x240 35 40 4,5 1780 600 479 561 437 449
1x240 50 40 4,5 1900 600 479 561 437 449
1x300 25 42 4,5 1900 630 549 641 494 504
1x300 35 42 4,5 2000 630 549 641 494 504
1x300 50 42 4,5 2120 630 549 641 494 504
1x400 35 45 4,5 2300 675 638 733 562 564
1x400 50 45 4,5 2430 675 638 733 562 564
1x500 35 49 4,5 2690 735 742 845 640 636
1x500 50 49 4,5 2820 735 742 845 640 636
1x630 35 52 4,5 3200 780 855 963 725 712
1x630 50 52 4,5 3320 780 855 963 725 712
1x630 95 53 4,5 3690 795 855 963 725 712
1x800 35 56 4,5 3870 840 980 1092 813 791
1x800 50 57 4,5 3990 855 980 1092 813 791







Число та номінальний перетин жил, мм2 Номінальний перетин екрану, * мм2 Зовнішній діаметр кабелю, мм Номінальна товщина ізоляції Масса кабеля, кг/км (ориенти-ровочно) Мінімальний радіус вигину при прокладанні Допустимі струмові навантаження *, А
під час прокладання на повітрі при прокладанні у землі
3x70 16 60 4,5 3700 900 201 202
3x70 25 60 4,5 3730 900 201 202
3x70 35 61 4,5 3820 915 201 202
3x70 50 62 4,5 4010 930 201 202
3x95 16 64 4,5 4240 960 245 242
3x95 25 64 4,5 4260 960 245 242
3x95 35 64 4,5 4350 960 245 242
3x95 50 65 4,5 4540 975 245 242
3x120 16 67 4,5 4670 1005 282 275
3x120 25 67 4,5 4680 1005 282 275
3x120 35 67 4,5 4770 1005 282 275
3x120 50 68 4,5 4960 1020 282 275
3x150 25 70 4,5 5250 1050 320 307
3x150 35 71 4,5 5340 1065 320 307
3x150 50 72 4,5 5540 1080 320 307
3x185 25 73 4,5 5860 1095 370 349
3x185 35 74 4,5 5960 1110 370 349
3x185 50 75 4,5 6140 1125 370 349
3x240 25 79 4,5 6850 1185 433 403
3x240 35 79 4,5 6940 1185 433 403
3x240 50 80 4,5 7140 1200 433 403



Примітки: ЦІНИ УТОЧНЮЙТЕ.

УВАГА! КАБЕЛЬ РІЖЕТЬСЯ І ВІДПРАВЛЯЄТЬСЯ З ПЕРЕДОПЛАТИ 30%-100% ВІД ВАРТІСТЬ ЗАМОВЛЕННЯ АБО САМОВИВОЗ. ЧАС ВІДВАНТАЖЕННЯ У ПОРЯДКУ ЧЕРГИ. БЕЗ ПЕРЕДОПЛАТИ ТОВАР НЕ ВІДВАНТАЖУЄТЬСЯ .

При замовленні будівельної довжини виробу необхідно погоджувати з виробником
* Довго допустимі струмові навантаження розраховані для наступних умов: температура жили 90 ° С, температура повітря 30 ° С, температура грунту 20 ° С, питомий тепловий опір грунту 1.5 ° К • м / Вт, глибина прокладки в грунті 0.8 м, при прокладанні в площині відстань між кабелями у світлі дорівнює діаметру кабелю, при прокладці трикутником кабелі прокладені впритул, екрани заземлені на обох кінцях лінії
** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10%



#апвэгапу1х35 #апвэгапу1х50 #апвэгапу1х70 #апвэгапу1х95 #АПВЭГАПУ #АПВЭГАПУ1х185 #АПВЭГАПУ1х240 #АПВЭГАПУ1х120 #АПВЭГАПУ1х300 #АПВЭГАПУ1х500 #АПВЭГАПУ1х630 #АПВЭГАПУ1х800 #апвэгп1х35 #апвэгп1х50 #апвэгп1х70 #апвэгп1х95 #апвэгп1х120 #апвэгп1х150 #апвэгп1х185 #апвэгп1х240 #апвэгп1х300 #апвэгп1х400 #апвэгп1х500 #апвэгп1х630 #апвэгп1х800 #апвэвнгд1х35 #апвэвнг1х50 #апвэвнгд1х70 #апвэвнгд1х95 #апвэвнгд1х120 #апвэвнгд1х150 #апвэвнгд1х185 #апвэвнгд1х240 #апвэвнг1х35 #апвэвнг1х50 #апвэвнг1х70 #апвэвнг1х95 #апвэвнг1х120 #апвэвнг1х150 #апвэвнг1х185 #апвэвнг1х240 #апвэгап3х35 #апвэгап3х50 #апвэгап3х70 #апвэгап3х95 #апвэгап3х120 #апвэгап3х150 #апвэгап3х185 #апвэгап3х240 #апвэвнгд3х35 #апвэвнг3х50 #апвэвнгд3х70 #апвэвнгд3х95 #апвэвнгд3х120 #1х50 #1х70 #1х95 #1х120 #1х150 #1х185 #1х240 #1х300 #1х400 #1х500 #1х630 #1х800

Характеристики
Основні атрибути
ВиробникУкраїна ТД
Країна виробникУкраїна
Користувальницькі характеристики
Гарантійний термін36
УпаковкаКотушка
Термін служби25
Конструкція кабелюЖорстка
Тип дротуСиловий
Колір ізоляціїЧерный
Тип зовнішньої оболонкиВологостійка
Інформація для замовлення
  • Ціна: від 5
  • Спосіб упаковки: КАБЕЛЬНЫЙ БАРАБАН
