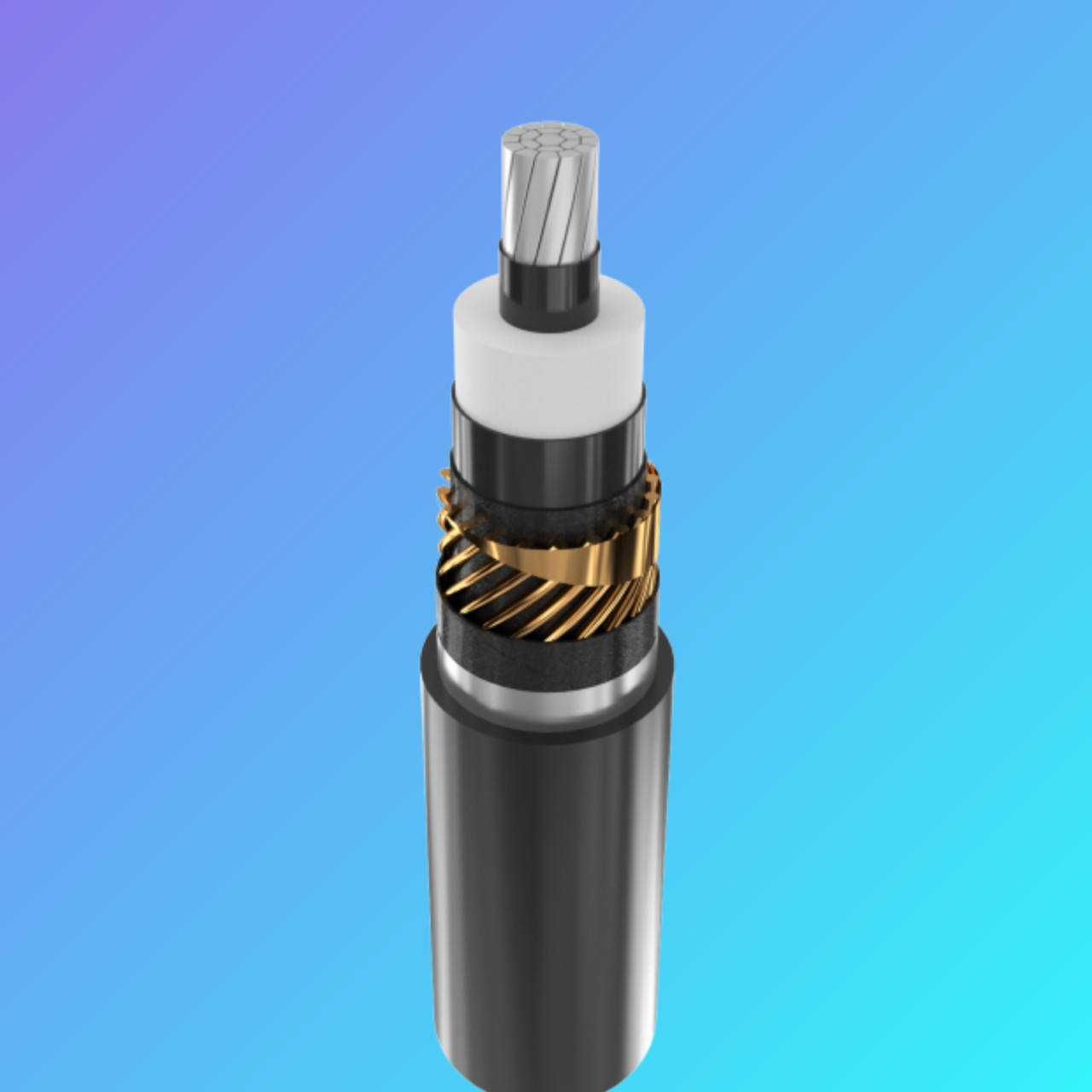

АПВЭГАПУ 35 кВ 1Х120/35

від 5 ₴/м

Мінімальна сума замовлення на сайті — 300000 грн

  • В наявності
АПВЭГАПУ 35 кВ 1Х120/35
АПВЭГАПУ 35 кВ 1Х120/35В наявності
від 5 ₴/м
+380 (98) 129-27-89
+380 (98) 129-27-89
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.



АПвЕгаПу-35 1x120

АПвЕгаПу-35 1x120/16 АПвЕгаПу-35 1x120/25 АПвЕгаПу-35 1x120/35

АПвЕгаПу-35 1x120/50

ТУ У 31.3-00214534-017-2003
Кабелі силові з алюмінієвими ТПЗ, ізоляцією зі зшитого поліетилену, поздовжньою та поперечною герметизацією екрану та посиленою зовнішньою оболонкою з поліетилену
Кабелю цієї марки відповідають аналоги іноземного виробництва:
АПвПу2г (RU)
Технічні вимоги до кабелів відповідають IEC 60502-2
Кабелі застосовуються для прокладання:
• у землі (траншеях)
• у сирих, частково затоплюваних приміщеннях
• у ґрунтах з підвищеною вологістю
• у несудноплавних водоймах
• на складних ділянках трас, відповідно до ЕТУ
• у повітрі, в т.ч. у кабельних спорудах, за умови забезпечення додаткових засобів протипожежного захисту
Можливе виготовлення кабелів з екструдованим напівпровідним шаром по зовнішній оболонці
Можливе виготовлення кабелю з однодротовою струмопровідною житловою.
Можливе виготовлення кабелю з герметизованою струмопровідною жилою
Можливе постачання трьох скручених разом одножильних кабелів. Приклад запису під час замовлення:
3xАПвЕгаПу-10 1x120

АПвЕгаПу-35 1x120
ТУ У 31.3-00214534-017-2003
Кабелі силові з алюмінієвими ТПЗ, ізоляцією зі зшитого поліетилену, поздовжньою та поперечною герметизацією екрану та посиленою зовнішньою оболонкою з поліетилену

КОНСТРУКЦІЯ:

1 Алюмінієва багатодротяна ущільнена струмопровідна жила
2 Внутрішній екструдований напівпровідний шар
3 Ізоляція зі зшитого поліетилену
4 Зовнішній екструдований напівпровідний шар
5 Шар обмотки напівпровідною водонабухаючою стрічкою
6 Мідний екран
7 Шар обмотки напівпровідною водонабухаючою стрічкою
8 Алюмополімерна стрічка
9 Посилена зовнішня оболонка з поліетилену





АПвЕгаПу-35 1x120
ТУ У 31.3-00214534-017-2003
Кабелі силові з алюмінієвими ТПЗ, ізоляцією зі зшитого поліетилену, поздовжньою та поперечною герметизацією екрану та посиленою зовнішньою оболонкою з поліетилену
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
Номінальна напруга кВ 35
Максимальна напруга кВ 42
Число та номінальний переріз струмопровідних жил мм 2 1 x 120
Товщина ізоляції мм 8.6
Мінімальний переріз екрана мм 2 16
Допустимий струм короткого замикання по екрану мінімального перерізу кА 3.3
Максимально допустимий струм короткого замикання струмопровідною жилою кА 11.3
Довго допустимі струмові навантаження *
• під час прокладання трикутником у повітрі А 324
• під час прокладання площиною в повітрі А 391
• при прокладанні трикутником у ґрунті А 252
• при прокладанні площиною в ґрунті А 260
Рівень часткових розрядів при номінальній напрузі, не більше пКл 6
Максимально допустима температура жили
• довгостроково ° С +90
• в аварійному режимі ° С +130
• при короткому замиканні ° С +250
Діапазон робочих температур °С-60. . . +50
Мінімальний радіус вигину при прокладанні мм 704
Розрахунковий зовнішній діаметр кабелю (довідково)** мм 44
Маса кабелю (орієнтовно) кг/км 1500
Розрахункова будівельна довжина кабелю та маса брутто при постачанні на барабанах м, т
№ 18аУД-40: 879 • 1.9
№ 22УД-60: 882 • 2.2
№ 20аУД-60: 995 • 2.2

Число та номінальний перетин жил, мм2 Номінальний перетин екрану, * мм2 Зовнішній діаметр кабелю, мм Номінальна товщина ізоляції Масса кабеля, кг/км (ориенти-ровочно) Мінімальний радіус вигину при прокладанні Допустимі струмові навантаження *, А
під час прокладання на повітрі при прокладанні у землі
treug. в плоск. treug. в плоск.
1x70 16 40 9,0 1410 800 219 265 220 229
1x70 25 40 9,0 1490 800 219 265 220 229
1x70 35 41 9,0 1590 820 219 265 220 229
1x70 50 41 9,0 1710 820 219 265 220 229
1x95 16 42 9,0 1560 840 266 321 263 273
1x95 25 42 9,0 1630 840 266 321 263 273
1x95 35 42 9,0 1730 840 266 321 263 273
1x95 50 42 9,0 1850 840 266 321 263 273
1x120 16 43 9,0 1680 860 307 371 299 311
1x120 25 43 9,0 1740 860 307 371 299 311
1x120 35 43 9,0 1850 860 307 371 299 311
1x120 50 43 9,0 1970 860 307 371 299 311
1x150 25 45 9,0 1900 900 348 417 334 345
1x150 35 45 9,0 1990 900 348 417 334 345
1x150 50 45 9,0 2120 900 348 417 334 345
1x185 25 46 9,0 2060 920 402 480 379 390
1x185 35 47 9,0 2160 940 402 480 379 390
1x185 50 47 9,0 2280 940 402 480 379 390
1x240 25 49 9,0 2340 980 471 561 438 449
1x240 35 49 9,0 2440 980 471 561 438 449
1x240 50 50 9,0 2560 1000 471 561 438 449
1x300 25 51 9,0 2590 1020 541 641 494 504
1x300 35 52 9,0 2690 1040 541 641 494 504
1x300 50 52 9,0 2810 1040 541 641 494 504
1x400 35 54 9,0 3040 1080 630 732 562 562
1x400 50 54 9,0 3160 1080 630 732 562 562
1x500 35 58 9,0 3500 1160 733 844 640 634
1x500 50 58 9,0 3610 1160 733 844 640 634
1x625 35 61 9,0 4080 1220 845 963 723 710
1x625 50 61 9,0 4170 1220 845 963 723 710
1x800 35 65 9,0 4790 1300 969 1092 810 788
1x800 50 66 9,0 4880 1320 969 1092 810 788





Число та номінальний перетин жил, мм2 Номінальний перетин екрану, * мм2 Зовнішній діаметр кабелю, мм Номінальна товщина ізоляції Масса кабеля, кг/км (ориенти-ровочно) Мінімальний радіус вигину при прокладанні Допустимі струмові навантаження *, А
під час прокладання на повітрі при прокладанні у землі
3x70 16 80 9,0 6180 1200 201 202
3x70 25 80 9,0 6210 1200 201 202
3x70 35 80 9,0 6330 1200 201 202
3x70 50 81 9,0 6510 1215 201 202
3x95 16 83 9,0 6840 1245 245 242
3x95 25 83 9,0 6870 1245 245 242
3x95 35 84 9,0 6990 1260 245 242
3x95 50 85 9,0 7200 1275 245 242
3x120 16 86 9,0 7370 1290 282 275
3x120 25 86 9,0 7410 1290 282 275
3x120 35 86 9,0 7510 1290 282 275
3x120 50 87 9,0 7730 1305 282 275
3x150 25 90 9,0 8120 1350 320 307
3x150 35 90 9,0 8210 1350 320 307
3x150 50 91 9,0 8430 1365 320 307
3x185 25 93 9,0 8830 1395 370 349
3x185 35 93 9,0 8920 1395 370 349
3x185 50 94 9,0 9140 1410 370 349
3x240 25 98 9,0 9990 1470 433 403
3x240 35 99 9,0 10110 1485 433 403
3x240 50 99 9,0 10330 1485 433 403

Примітки: ЦІНИ УТОЧНЮЙТЕ.

УВАГА! КАБЕЛЬ РІЖЕТЬСЯ І ВІДПРАВЛЯЄТЬСЯ З ПЕРЕДОПЛАТИ 30%-100% ВІД ВАРТІСТЬ ЗАМОВЛЕННЯ АБО САМОВИВОЗ. ЧАС ВІДВАНТАЖЕННЯ У ПОРЯДКУ ЧЕРГИ. БЕЗ ПЕРЕДОПЛАТИ ТОВАР НЕ ВІДВАНТАЖУЄТЬСЯ .

При замовленні будівельної довжини виробу необхідно погоджувати з виробником
* Довго допустимі струмові навантаження розраховані для наступних умов: температура жили 90 ° С, температура повітря 30 ° С, температура грунту 20 ° С, питомий тепловий опір грунту 1.5 ° К • м / Вт, глибина прокладки в грунті 0.8 м, при прокладанні в площині відстань між кабелями у світлі дорівнює діаметру кабелю, при прокладці трикутником кабелі прокладені впритул, екрани заземлені на обох кінцях лінії
** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10%

#апвэгапу1х35 #апвэгапу1х50 #апвэгапу1х70 #апвэгапу1х95 #АПВЭГАПУ #АПВЭГАПУ1х185 #АПВЭГАПУ1х240 #АПВЭГАПУ1х120 #АПВЭГАПУ1х300 #АПВЭГАПУ1х500 #АПВЭГАПУ1х630 #АПВЭГАПУ1х800 #апвэгп1х35 #апвэгп1х50 #апвэгп1х70 #апвэгп1х95 #апвэгп1х120 #апвэгп1х150 #апвэгп1х185 #апвэгп1х240 #апвэгп1х300 #апвэгп1х400 #апвэгп1х500 #апвэгп1х630 #апвэгп1х800 #апвэвнгд1х35 #апвэвнг1х50 #апвэвнгд1х70 #апвэвнгд1х95 #апвэвнгд1х120 #апвэвнгд1х150 #апвэвнгд1х185 #апвэвнгд1х240 #апвэвнг1х35 #апвэвнг1х50 #апвэвнг1х70 #апвэвнг1х95 #апвэвнг1х120 #апвэвнг1х150 #апвэвнг1х185 #апвэвнг1х240 #апвэгап3х35 #апвэгап3х50 #апвэгап3х70 #апвэгап3х95 #апвэгап3х120 #апвэгап3х150 #апвэгап3х185 #апвэгап3х240 #апвэвнгд3х35 #апвэвнг3х50 #апвэвнгд3х70 #апвэвнгд3х95 #апвэвнгд3х120 #1х50 #1х70 #1х95 #1х120 #1х150 #1х185 #1х240 #1х300 #1х400 #1х500 #1х630 #1х800


Характеристики
Основні атрибути
ВиробникУкраїна ТД
Країна виробникУкраїна
Користувальницькі характеристики
Гарантійний термін36
УпаковкаКотушка
Термін служби25
Конструкція кабелюЖорстка
Тип дротуСиловий
Колір ізоляціїЧерный
Тип зовнішньої оболонкиВологостійка
Інформація для замовлення
  • Ціна: від 5 ₴/м
  • Спосіб упаковки: КАБЕЛЬНЫЙ БАРАБАН
