АПвЭгаПу 15 кВ 1х240/70

АПвЕгаПу-15 1x240
ТУ У 31.3-00214534-017-2003
Кабелі силові з алюмінієвими ТПЗ, ізоляцією зі зшитого поліетилену, поздовжньою та поперечною герметизацією екрану та посиленою зовнішньою оболонкою з поліетилену
Кабелю цієї марки відповідають аналоги іноземного виробництва:
АПвПу2г (RU)
Технічні вимоги до кабелів відповідають IEC 60502-2
Кабелі застосовуються для прокладання:
• у землі (траншеях)
• у сирих, частково затоплюваних приміщеннях
• у ґрунтах з підвищеною вологістю
• у несудноплавних водоймах
• на складних ділянках трас, відповідно до ЕТУ
• у повітрі, в т.ч. у кабельних спорудах, за умови забезпечення додаткових засобів протипожежного захисту
Можливе виготовлення кабелів з екструдованим напівпровідним шаром по зовнішній оболонці
Можливе виготовлення кабелю з однодротовою струмопровідною житловою.
Можливе виготовлення кабелю з герметизованою струмопровідною жилою

АПвЕгаПу-15 1x240
ТУ У 31.3-00214534-017-2003
Кабелі силові з алюмінієвими ТПЗ, ізоляцією зі зшитого поліетилену, поздовжньою та поперечною герметизацією екрану та посиленою зовнішньою оболонкою з поліетилену

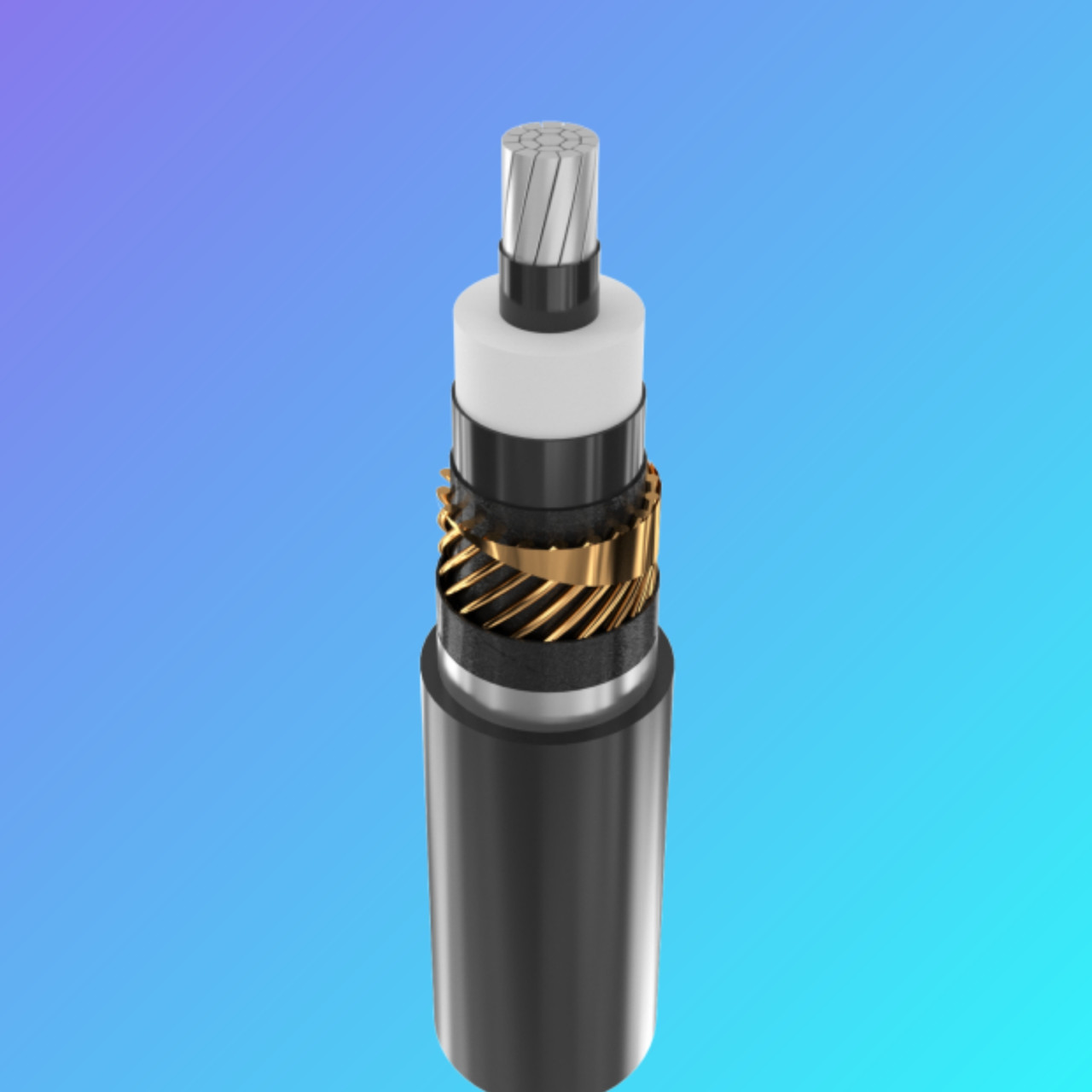

КОНСТРУКЦІЯ:
1 Алюмінієва багатодротяна ущільнена струмопровідна жила
2 Внутрішній екструдований напівпровідний шар
3 Ізоляція зі зшитого поліетилену
4 Зовнішній екструдований напівпровідний шар
5 Шар обмотки напівпровідною водонабухаючою стрічкою
6 Мідний екран
7 Шар обмотки напівпровідною водонабухаючою стрічкою
8 Алюмополімерна стрічка
9 Посилена зовнішня оболонка з поліетилену

АПвЕгаПу-15 1x240
ТУ У 31.3-00214534-017-2003
Кабелі силові з алюмінієвими ТПЗ, ізоляцією зі зшитого поліетилену, поздовжньою та поперечною герметизацією екрану та посиленою зовнішньою оболонкою з поліетилену
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
Номінальна напруга кВ 15
Максимальна напруга кВ 17.5
Число і номінальний переріз струмопровідних жил мм 2 1 x 240
Товщина ізоляції мм 4.5
Мінімальний переріз екрана мм 2 25
Допустимий струм короткого замикання по екрану мінімального перерізу кА 5.1
Максимально допустимий струм короткого замикання струмопровідною жилою кА 22.7
Довго допустимі струмові навантаження *
• при прокладанні трикутником у повітрі А 502
• під час прокладання площиною в повітрі А 593
• при прокладанні трикутником у ґрунті А 367
• при прокладанні площиною в ґрунті А 373
Рівень часткових розрядів при номінальній напрузі, не більше пКл 6
Максимально допустима температура жили
• довгостроково ° С +90
• в аварійному режимі ° С +130
• при короткому замиканні ° С +250
Діапазон робочих температур °С-60. . . +50
Мінімальний радіус вигину при прокладанні мм 672
Розрахунковий зовнішній діаметр кабелю (довідково)** мм 42
Маса кабелю (орієнтовно) кг/км 1650
Розрахункова будівельна довжина кабелю та маса брутто при постачанні на барабанах м, т
№ 18аУД-40: 903 • 2.0
№ 20аУД-60: 1026 • 2.4
№ 22УД-60: 1056 • 2.7

Примітки: ЦІНИ УТОЧНЮЙТЕ.

УВАГА! КАБЕЛЬ РІЖЕТЬСЯ І ВІДПРАВЛЯЄТЬСЯ ПО ПЕРЕДОПЛАТІ 30% -100% ВІД ВАРТОСТІ ЗАМОВЛЕННЯ АБО САМОВИВІЗ. ЧАС ВІДВАНТАЖЕННЯ В ПОРЯДКУ ЧЕРГИ. БЕЗ ПЕРЕДОПЛАТИ ТОВАР НЕ ВІДВАНТАЖУЄТЬСЯ .

При замовленні будівельну довжину виробу необхідно погоджувати з виробником* Тривало допустимі струмові навантаження розраховані для наступних умов: температура жили 90 °З, температура повітря 30 °С, температура ґрунту 20 °С, питомий тепловий опір грунту 1.5 °К•м/Вт, глибина прокладання у ґрунті 0.8 м, при прокладці в площині відстань між кабелями в світлі дорівнює діаметру кабелю, при прокладці трикутником кабелі прокладені впритул, заземлені екрани на обох кінцях лінії** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10 %
