ТУ У 27.3-00214534-074:2013

Проводи самонесучі з ізоляцією з полімерної композиції, що не розповсюджують горіння

Застосовуються для прокладання: • повітряних ліній електропередачі (ПЛ) на напругу до 0,6/1 кВ • відгалужень до введення в житлові будинки та господарські прибудови

Можливе виготовлення дроту з поздовжньою герметизацією жили водоблокуючими матеріалами.

Код пожежної безпеки відповідно до ДСТУ 4809:2007: ПБ100000000

Вироби цієї марки відповідають вимогам: • стійкість до поширення полум'я при одиночній прокладці

СІП 5 нг 4х50 - AsXSn 4x50
ТУ У 27.3-00214534-074:2013
Проводи самонесучі з ізоляцією з полімерної композиції, що не розповсюджують горіння

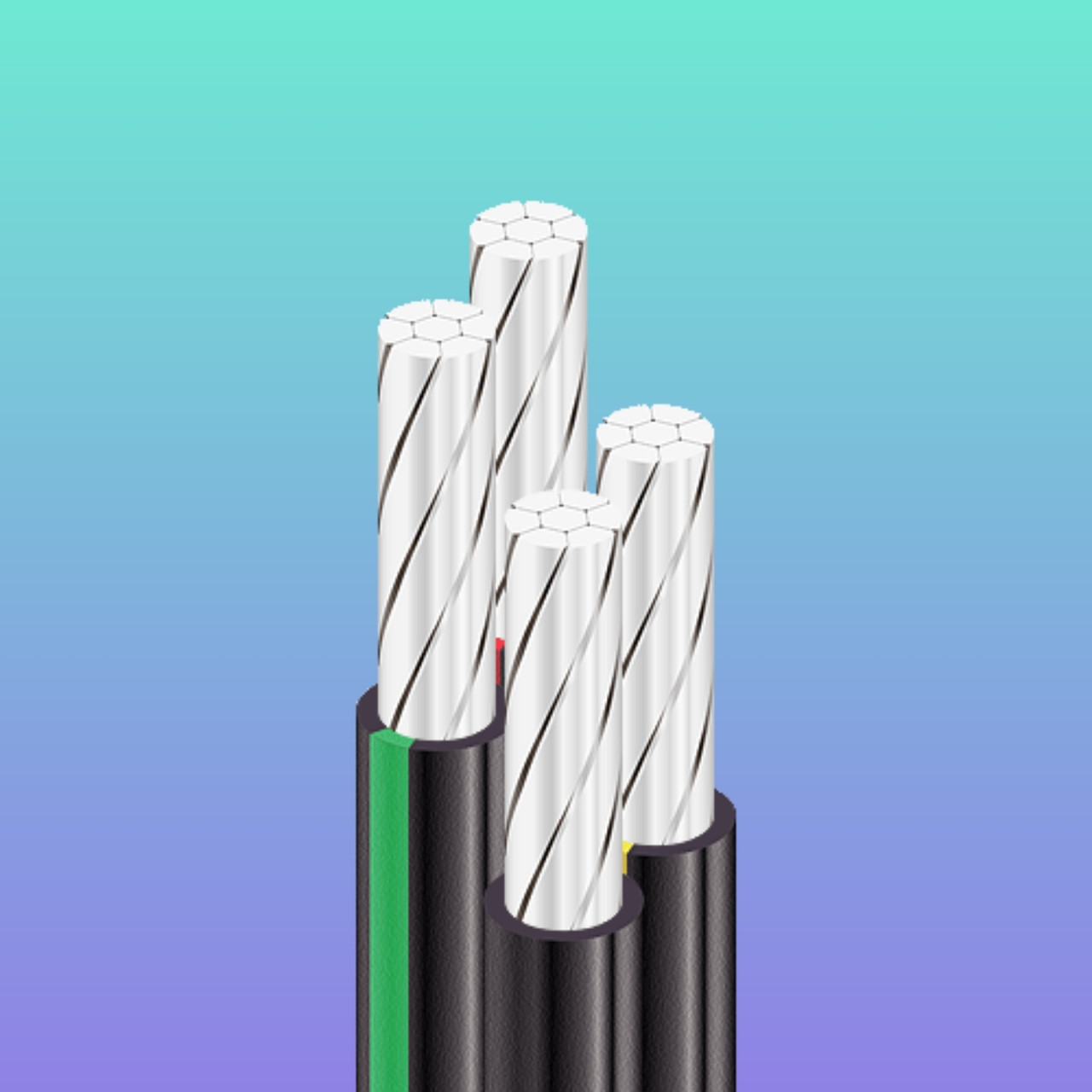

КОНСТРУКЦІЯ:
1 Алюмінієва багатодротяна ущільнена струмопровідна жила
2 Ізоляція з полімерної композиції, що не поширює горіння

СІП 5 нг 4х50 - AsXSn 4x50
ТУ У 27.3-00214534-074:2013
Проводи самонесучі з ізоляцією з полімерної композиції, що не розповсюджують горіння
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
Номінальна напруга кВ 0.6/1
Число і номінальний переріз фазних струмопровідних жил мм 2 4 x 50
Товщина фазної ізоляції мм 1.5
Допустимі струмові навантаження *
• тривало А 195
• при короткому замиканні (не більше 1 с) кА 4.6
Максимально допустима температура жили
• довгостроково ° С +90
• при короткому замиканні (не більше 5 с) ° С +250
Діапазон робочих температур °С-60. . . +50
Допустима температура прокладки (монтажу), не менше °С -20
Мінімальний радіус вигину при прокладанні мм 265
Розрахунковий зовнішній діаметр (довідково)** мм 26.5
Маса (орієнтовно) кг/км 690
Розрахункова будівельна довжина та маса брутто при постачанні на барабанах м, т
№ 16а: 1500 • 1.3
№ 18:  1710 • 1.6
№ 20: 2740 • 2.5
Примітки: УВАГА! КАБЕЛЬ РІЖЕТЬСЯ І ВІДПРАВЛЯЄТЬСЯ З ПЕРЕДОПЛАТИ 30%-100% ВІД ВАРТІСТЬ ЗАМОВЛЕННЯ АБО САМОВИВОЗ. ЧАС ВІДВАНТАЖЕННЯ У ПОРЯДКУ ЧЕРГИ. БЕЗ ПЕРЕДОПЛАТИ ТОВАР НЕ ВІДВАНТАЖУЄТЬСЯ .
При замовленні будівельної довжини виробу необхідно погоджувати з виробником
* Довго допустимі струмові навантаження розраховані для наступних умов: температура навколишнього середовища плюс 25°С, швидкість вітру 0.6 м/с, інтенсивність сонячного випромінювання 1000 Вт/м2
** Можливе відхилення зовнішнього діаметра від розрахункового до ±10%
