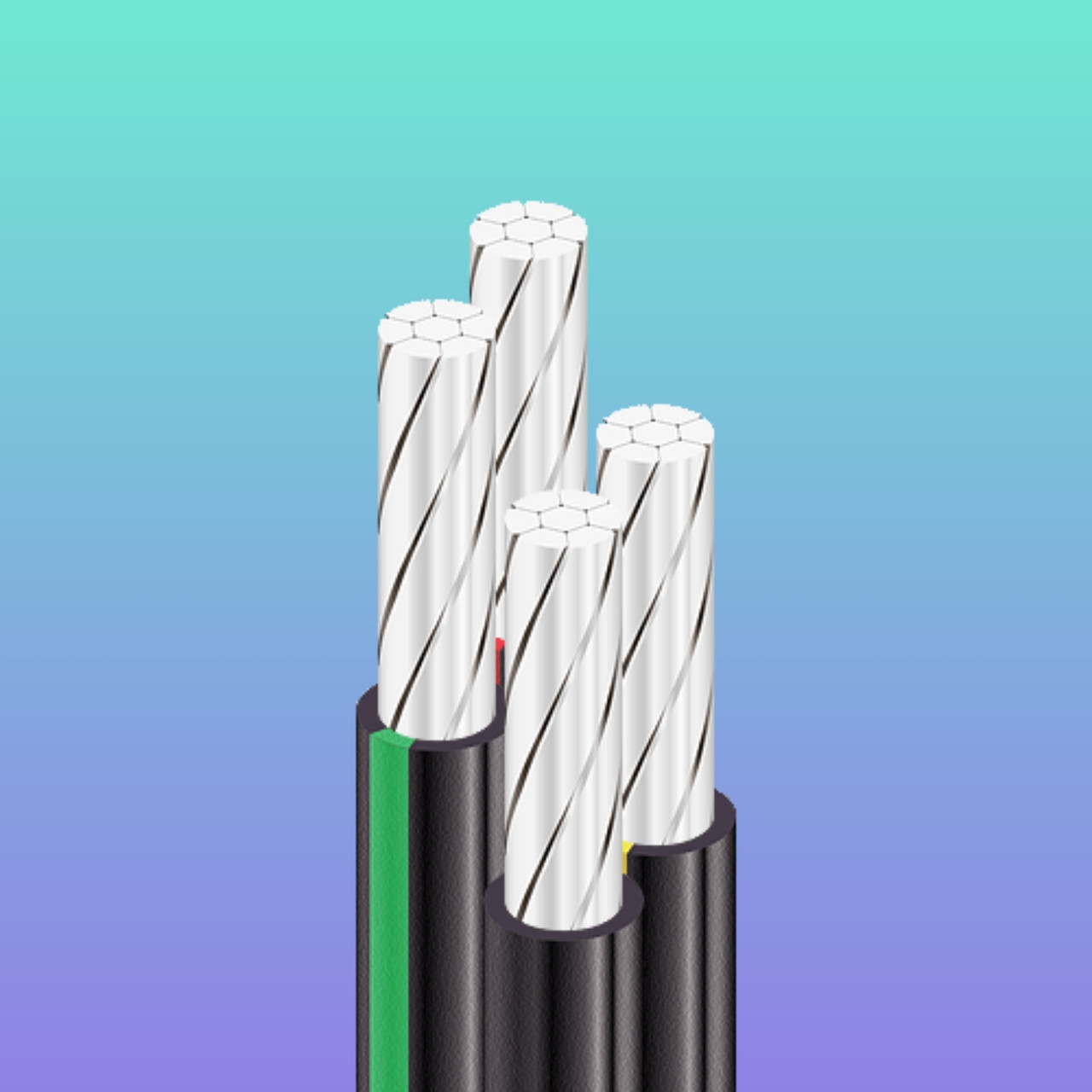

СИП 5 4х120 дріт - кабель
від 5 ₴/м
Показати оптові ціни- В наявності
- Оптом і в роздріб
СИП 5 4х120 дріт - кабельВ наявності
від 5 ₴/м
+380 (98) 129-27-89
повернення товару протягом 14 днів за домовленістю
СИП 5 4Х120 AsXSn 4*120 СІП 5 нг 4х120 СІП 5 4*120 Кабель чотири на сто двадцять квадрат
ТУ У 27.3-00214534-074:2013Провода самонесучі з ізоляцією з полімерної композиції, що не поширюють горенияПрименяются для прокладки:• повітряних ліній електропередачі (ПЛ) на напругу до 0,6/1 кВ• відгалужень до вводів в житлові будинки і господарські пристройкиВозможно виготовлення дроту з поздовжньою герметизацією жили водоблокирующими материаламиКод пожежної безпеки згідно з ДСТУ 4809:2007: ПБ100000000Изделия даної марки відповідають вимогам:• стійкість до поширення полум'я при одиночній прокладці
| СИП 5 нг 4Х120 ТУ У 27.3-00214534-074:2013 |
|
| Проводи самонесучі з ізоляцією з полімерної композиції, що не поширюють горіння | |
| КОНСТРУКЦІЯ: | |
| 1 | Алюмінієва багатодротяна струмопровідна жила ущільнена |
| 2 | Ізоляція з полімерної композиції, що не розповсюджує горіння |
| СИП 5 нг 4Х120 ТУ У 27.3-00214534-074:2013 |
||||||||
| Проводи самонесучі з ізоляцією з полімерної композиції, що не поширюють горіння | ||||||||
| ТЕХНІЧНІ ХАРАКТЕРИСТИКИ: | ||||||||
| Номінальна напруга | кВ | 0.6 / 1 | ||||||
| Число і номінальний переріз фазних струмопровідних жил | мм 2 | 4 x 120 | ||||||
| Товщина фазної ізоляції | мм | 1.7 | ||||||
| Допустимі струмові навантаження * | ||||||||
| • довгостроково | А | 340 | ||||||
| • при короткому замиканні (не більше 1 с) | кА | 10.9 | ||||||
| Максимально допустима температура жили | ||||||||
| • довгостроково | ° З | +90 | ||||||
| • при короткому замиканні (не більше 5 с) | ° З | +250 | ||||||
| Діапазон робочих температур | ° З | -60 . . . +50 | ||||||
| Допустима температура прокладки (монтажу), не менше | ° З | -20 | ||||||
| Мінімальний радіус вигину при прокладці | мм | 390 | ||||||
| Розрахунковий зовнішній діаметр (довідково) ** | мм | 39 | ||||||
| Маса (орієнтовно) | кг/км | 1570 | ||||||
| Розрахункова будівельна довжина і маса брутто при поставці на барабанах | м, т |
|
||||||
| Число та номінальний переріз жил, мм2 | Зовнішній діаметр дроту, мм | Номінальна товщина ізоляції, мм | Маса дроту, кг/км (орієнтовно) | Мінімальний радіус вигину при прокладці, мм | Довго допустиме струмове навантаження *, А | Допустиме струмове навантаження при односекундному короткому замиканні*, кА |
| 4x16 | 17,4 | 1,3 | 260 | 174 | 75 | 1,0 |
| 4х25 | 20,5 | 1,3 | 380 | 205 | 95 | 1,6 |
| 4x35 | 22,9 | 1,3 | 500 | 229 | 115 | 2,3 |
| 4:50 | 26,6 | 1,5 | 670 | 266 | 140 | 3,2 |
| 4х70 | 31,9 | 1,7 | 950 | 319 | 180 | 4,5 |
| 4х95 | 36,0 | 1,7 | 1260 | 360 | 220 | 6,0 |
| 4х120 | 38,9 | 1,7 | 1540 | 389 | 250 | 5,9 |
| Примітки: УВАГА! КАБЕЛЬ РІЖЕТЬСЯ І ВІДПРАВЛЯЄТЬСЯ ПО ПЕРЕДОПЛАТІ 30% -100% ВІД ВАРТОСТІ ЗАМОВЛЕННЯ АБО САМОВИВІЗ. ЧАС ВІДВАНТАЖЕННЯ В ПОРЯДКУ ЧЕРГИ. БЕЗ ПЕРЕДОПЛАТИ ТОВАР НЕ ВІДВАНТАЖУЄТЬСЯ . | ||
| При замовленні будівельну довжину виробу необхідно погоджувати з виробником | ||
| * Тривало допустимі струмові навантаження розраховані для наступних умов: температура навколишнього середовища плюс 25 °С, швидкість вітру 0.6 м/с, інтенсивність сонячного випромінювання 1000 Вт/м2 | ||
|
** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10 %
|
Характеристики
| Основні атрибути | |
|---|---|
| Виробник | Україна ТД |
| Країна виробник | Україна |
| Користувальницькі характеристики | |
| Упаковка | Котушка |
| Тип дроту | Монтажний |
| Конструкція кабелю | Жорстка |
| Гарантійний термін | 36 |
| Термін служби | 50 |
| Тип зовнішньої оболонки | Вогнестійка |
| Застосування | Для прокладання повітряних ліній 1 кВ |
| Да | Да |
| ПВХ пластікат | Самозагасальний поліетилен |
| Перетин жили | 120 кв.мм |
| Скручування дроту | Да |
| Форма перерізу | Кругла |
| Вага | 1.57 кг/м |
| Номінальне струмове навантаження, не більше | 340 А |
| 70 | -50 град. |
| Вініл | Пластмас |
| Кількість жил | 4 |
| Мінімальний радіус вигину | 390 мм |
| Термоізоляція | Полиэтилен |
| Зовнішній діаметр | 39 мм |
| Номінальна робоча напруга | 1000 В |
| Максимальна робоча температура | 50 град. |
| Конструктивні особливості | |
| Ізоляція | ІЗОЛЯЦІЯ - композиція светостабілізірованного зшитого поліетилену не поширює горіння |
| Матеріал струмопровідної жили | алюміній |
Інформація для замовлення
- Ціна: від 5 ₴/м
- Спосіб упаковки: БУХТА ПОДДОН КАБЕЛЬНЫЙ БАРАБАН
