АПВЭГАПУ 15 1х185/50 Високовольтний кабель Зшитий кабель Силовий кабель силовий Кабель

АПвЕгаПу 15 1x185/50
ТУ У 31.3-00214534-017-2003
Кабелі силові з алюмінієвими ТПЗ, ізоляцією зі зшитого поліетилену, поздовжньою та поперечною герметизацією екрану та посиленою зовнішньою оболонкою з поліетилену
Кабелю цієї марки відповідають аналоги іноземного виробництва:
АПвПу2г (RU)
Технічні вимоги до кабелів відповідають IEC 60502-2
Кабелі застосовуються для прокладання:
• у землі (траншеях)
• у сирих, частково затоплюваних приміщеннях
• у ґрунтах з підвищеною вологістю
• у несудноплавних водоймах
• на складних ділянках трас, відповідно до ЕТУ
• у повітрі, в т.ч. у кабельних спорудах, за умови забезпечення додаткових засобів протипожежного захисту
Можливе виготовлення кабелів з екструдованим напівпровідним шаром по зовнішній оболонці
Можливе виготовлення кабелю з однодротовою струмопровідною житловою.
Можливе виготовлення кабелю з герметизованою струмопровідною жилою

АПвЕгаПу 15 1x185/50
ТУ У 31.3-00214534-017-2003Кабелі силові з алюмінієвими ТПЗ, ізоляцією зі зшитого поліетилену, поздовжньою та поперечною герметизацією екрану та посиленою зовнішньою оболонкою з поліетилену

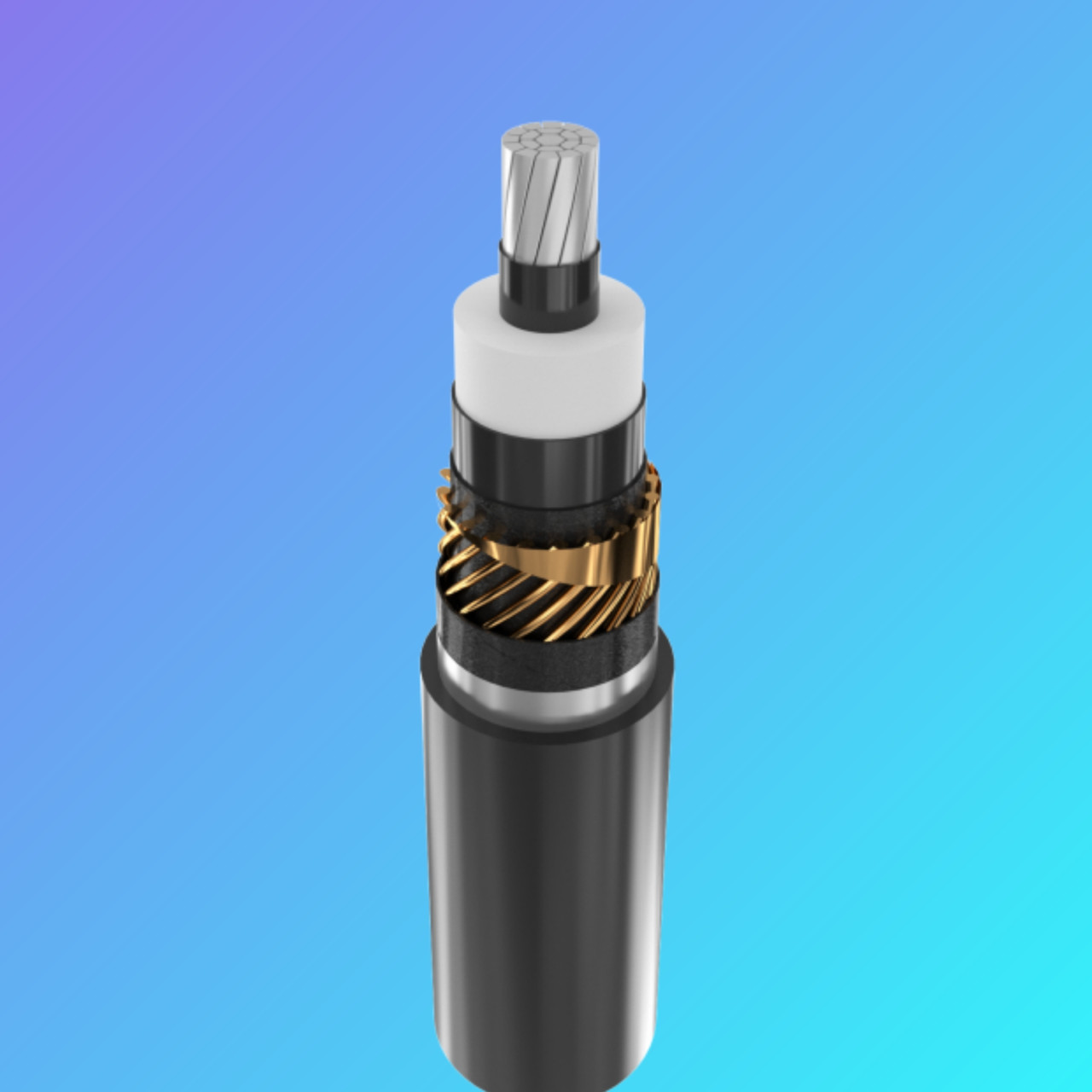

КОНСТРУКЦІЯ:

1Алюмінієва багатодротяна ущільнена струмопровідна жила

2Внутрішній екструдований напівпровідний шар

3Ізоляція із зшитого поліетилену

4Зовнішній екструдований напівпровідний шар

5Шаровий обмотки напівпровідною водонабухаючою стрічкою6Медний екран

7Шар обмотки напівпровідною водонабухаючою стрічкою

8Алюмополімерна стрічка9Посилена зовнішня оболонка з поліетилену

АПвЕгаПу-15 1x185/50
ТУ У 31.3-00214534-017-2003
Кабелі силові з алюмінієвими ТПЗ, ізоляцією зі зшитого поліетилену, поздовжньою та поперечною герметизацією екрану та посиленою зовнішньою оболонкою з поліетилену
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
Номінальна напруга кВ 15
Максимальна напруга кВ 17.5
Число і номінальний переріз струмопровідних жил мм 2 1 1 x 185
Товщина ізоляції мм 4.5
Мінімальний переріз екрана мм 2 25
Допустимий струм короткого замикання по екрану мінімального перерізу кА 5.1
Максимально допустимий струм короткого замикання струмопровідною жилою кА 17.5
Довго допустимі струмові навантаження *
• при прокладанні трикутником у повітрі А 424
• під час прокладання площиною в повітрі А 504
• при прокладанні трикутником у ґрунті А 317
• при прокладанні площиною в ґрунті А 324
Рівень часткових розрядів при номінальній напрузі, не більше пКл 6
Максимально допустима температура жили
• довгостроково ° С +90
• в аварійному режимі ° С +130
• при короткому замиканні ° С +250
Діапазон робочих температур °С-60. . . +50
Мінімальний радіус вигину при прокладанні мм 624
Розрахунковий зовнішній діаметр кабелю (довідково)** мм 39
Маса кабелю (орієнтовно) кг/км 1440
Розрахункова будівельна довжина кабелю та маса брутто при постачанні на барабанах м, т
№ 18аУД-40: 1062 • 2.1
№ 20аУД-60: 1244 • 2.5

Примітка: Ціни уточнюйте.

УВАГА! КАБЕЛЬ РІЖЕТЬСЯ І ВІДПРАВЛЯЄТЬСЯ З ПЕРЕДОПЛАТИ 30%-100% ВІД ВАРТІСТЬ ЗАМОВЛЕННЯ АБО САМОВИВОЗ. ЧАС ВІДВАНТАЖЕННЯ У ПОРЯДКУ ЧЕРГИ. БЕЗ ПЕРЕДОПЛАТИ ТОВАР НЕ ВІДВАНТАЖУЄТЬСЯ. Примітки: ЦІНИ УТОЧНЮЙТЕ.

Примітки:
При замовленні будівельної довжини виробу необхідно погоджувати з виробником
* Довго допустимі струмові навантаження розраховані для наступних умов: температура жили 90 ° С, температура повітря 30 ° С, температура грунту 20 ° С, питомий тепловий опір грунту 1.5 ° К • м / Вт, глибина прокладки в грунті 0.8 м, при прокладанні в площині відстань між кабелями у світлі дорівнює діаметру кабелю, при прокладці трикутником кабелі прокладені впритул, екрани заземлені на обох кінцях лінії
** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10%
