ВББШВ нгд 4х16 ВББШВ нг 4х16 ВББШВ 4х16 Кабель броньований Кабель силовий мідний 4*16

ВБбШв 4х16 ВББШВ 4*16 Кабель мідний броньований чотири на шістнадцять квадратів ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007 Кабелі силові з мідними ТПЖ, з ізоляцією з ПВХ пластикату, броньовані сталевими оцинкованими стрічками, з захисним шлангом з ПВХ пластикату

Кабелі застосовуються для прокладки: • одиночної прокладкою • у приміщеннях, в сухих каналах і тунелях, в умовах агресивного середовища • у місцях, де можливі механічні впливи на кабель, в т. ч. незначні розтягуючі зусилля

Можливе виготовлення кабелю з неоцинкованої бронею, покритої шаром бітуму і ПЕТ плівкою Можливе виготовлення кабелі з поясною ізоляцією з ПВХ пластикату Код пожежної безпеки згідно з ДСТУ 4809:2007: ПБ100000000 Вироби цієї марки відповідають вимогам: • стійкість до поширення полум'я при одиночній прокладці

ВБбШв 4x16-1 ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007 Кабелі силові з мідними ТПЖ, з ізоляцією з ПВХ пластикату, броньовані сталевими оцинкованими стрічками, з захисним шлангом з ПВХ пластикату

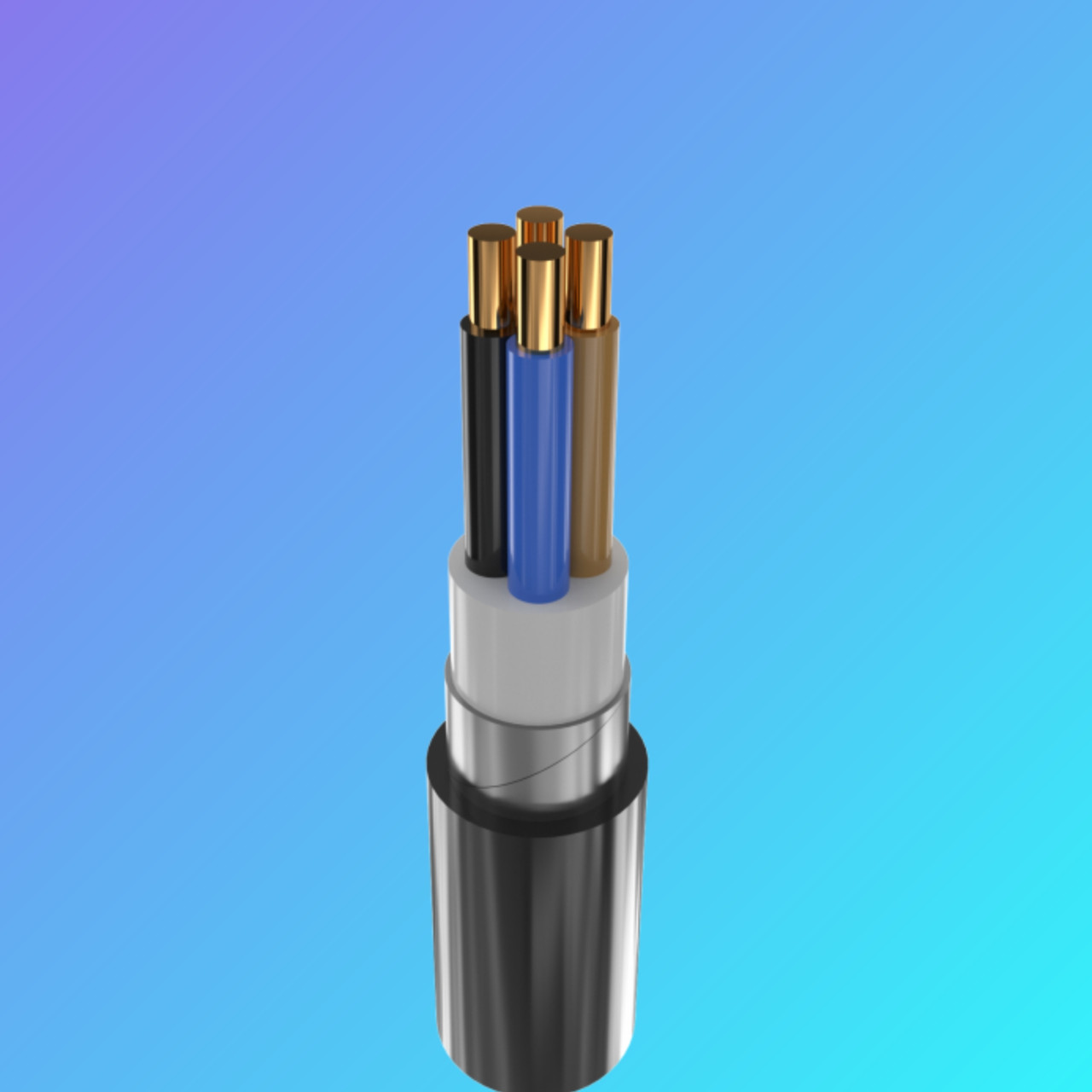

КОНСТРУКЦІЯ:

1 Мідна струмопровідна жила

2 Ізоляція з ПВХ пластикату

3 Стрічкова поясна ізоляція

4 Броня з двох сталевих оцинкованих стрічок

5 Выпрессованый захисний шланг з ПВХ пластикату

ВБбШв 4x16-1 ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007 Кабелі силові з мідними ТПЖ, з ізоляцією з ПВХ пластикату, броньовані сталевими оцинкованими стрічками, з захисним шлангом з ПВХ пластикату

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

Номінальна напруга кВ 1

Число і номінальний переріз струмопровідних жил мм 2 4 x 16

Товщина фазної ізоляції мм 1

Тривало допустимі струмові навантаження на змінному струмі промислової частоти *

• при прокладці в повітрі А 78

• при прокладці в грунті А 94

Максимально допустима температура жили

• довгостроково ° З +70

• в аварійному режимі ° С +90

• при короткому замиканні ° С +160

Діапазон робочих температур, ° С -50 . . . +50

Мінімальний радіус вигину при прокладці 172.5 мм

Розрахунковий зовнішній діаметр кабелю (довідково) ** 23 мм

Маса кабелю (орієнтовно) кг/км 1140

Розрахункова будівельна довжина кабелю та маса брутто при поставці на барабанах м, т № 14: 1090 • 1.4

Примітки: ЦІНИ УТОЧНЮЙТЕ.

УВАГА! КАБЕЛЬ РІЖЕТЬСЯ І ВІДПРАВЛЯЄТЬСЯ ПО ПЕРЕДОПЛАТІ 30% -100% ВІД ВАРТОСТІ ЗАМОВЛЕННЯ АБО САМОВИВІЗ. ЧАС ВІДВАНТАЖЕННЯ В ПОРЯДКУ ЧЕРГИ. БЕЗ ПЕРЕДОПЛАТИ ТОВАР НЕ ВІДВАНТАЖУЄТЬСЯ .

Примітки: При замовленні будівельну довжину виробу необхідно погоджувати з виробником * Тривало допустимі струмові навантаження розраховані при роботі в чотирипровідних мережах з навантаженням у всіх жилах для наступних умов: температура повітря плюс 25 °С, температура ґрунту плюс 15 °С, питомий тепловий опір ґрунту 1.2 °К•м/Вт, глибина прокладання у ґрунті 0.7 м ** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10 %
