ВВГ нгд 1х95 Силовий кабель 1*95 Кабель мідний негорючий 1х95
від 618 ₴/м
Показати оптові ціниМінімальна сума замовлення на сайті — 300000 грн
- В наявності
- Оптом і в роздріб
ВВГ нгд 1x95-1 кВ ВВГ нгд 1*95 Силовий кабель мідний негорючий один на дев'яносто п'ять квадратів
Кабелі силові з мідними ТПЗ, з ізоляцією із ПВХ пластикату зниженої пожежонебезпеки, із зовнішньою оболонкою із ПВХ пластикату зниженої пожежонебезпеки
Кабелі застосовуються для прокладання:
• у пучках
• у приміщеннях, у сухих каналах та тунелях, в умовах агресивного середовища
• у пучках, у приміщеннях з великим скупченням людей
Код пожежної безпеки відповідно до ДСТУ 4809:2007: ПБ123121000
Вироби цієї марки відповідають вимогам:
• стійкість до поширення полум'я при одиночній прокладці
• стійкість до поширення полум'я під час прокладання в пучках за категорією А
• клас Тк3 з токсичності продуктів згоряння неметалічних елементів (показник токсичності більше 120 г/м3)
• клас ДТк1 за димоутворювальною здатністю при тлінні неметалевих елементів (коефіцієнт димоутворення від 50 до 500 м2/кг)
• клас ДПк2 з димоутворюючої здатності при горінні (мінімальний світловий потік понад 60%)
• клас Кк1 з корозійної активності продуктів згоряння неметалевих елементів (кількість галогеноводородів менше 150 мг/г, рН менше 4.3, питома електропровідність більше 10 мкСм/мм)
ВВГ нгд 1x95-1 кВ
ГОСТ 16442-80, ТУ У 31.3-00214534-048:2007 Кабелі силові з мідними ТПЖ, з ізоляцією з ПВХ пластикату, із зовнішньою оболонкою з ПВХ пластикату

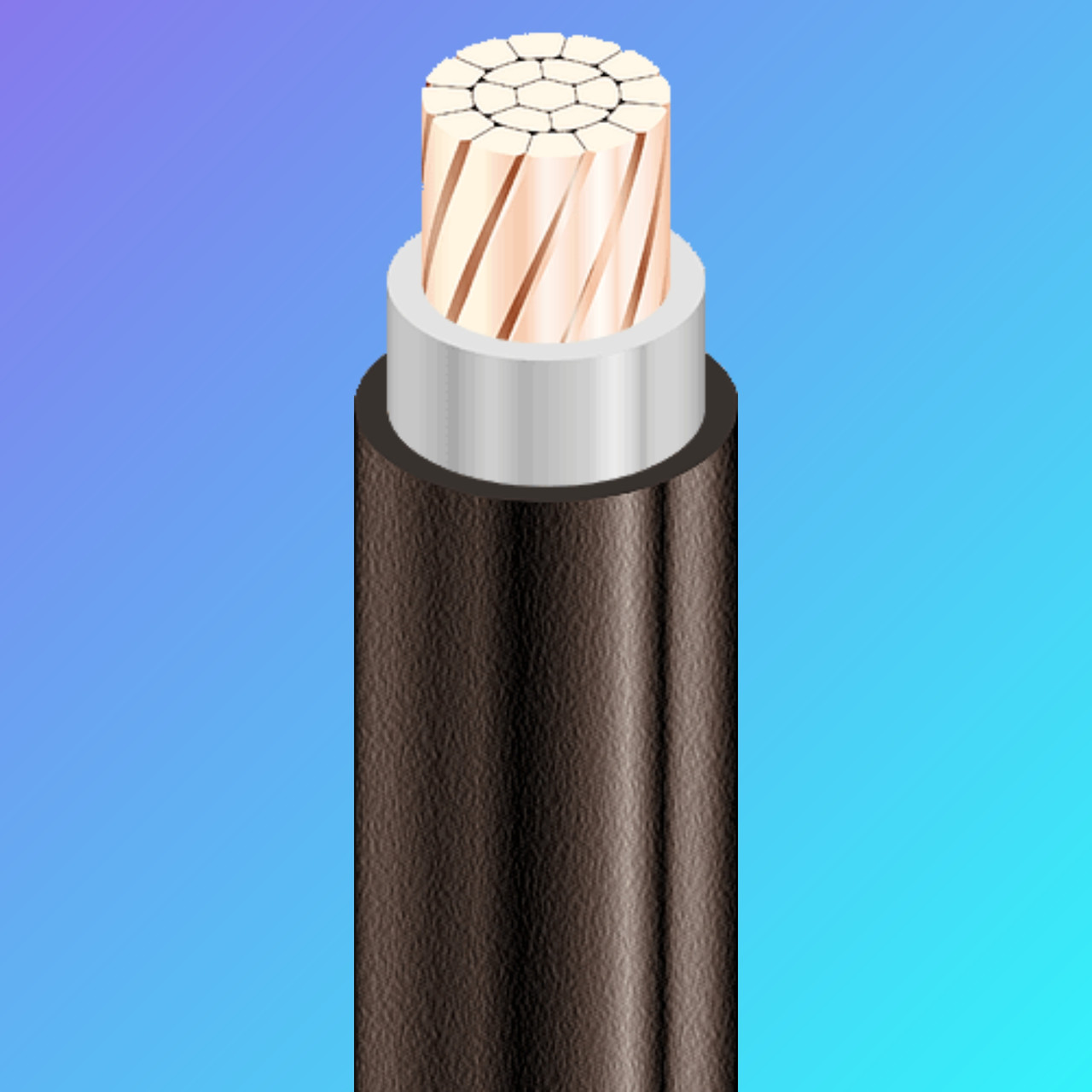

КОНСТРУКЦІЯ:
1 Мідна багатодротяна струмопровідна жила ущільнена
2 Ізоляція з ПВХ пластикату
3 Зовнішня оболонка з ПВХ пластикату
ВВГ нгд 1x95-1 кВ
ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007 Кабелі силові з мідними ТПЖ, з ізоляцією з ПВХ пластикату, із зовнішньою оболонкою з ПВХ пластикату
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
Номінальна напруга кВ 1
Число і номінальний переріз струмопровідних жил мм 2 1 x 95
Товщина фазної ізоляції 1.6 мм
Тривало допустимі струмові навантаження на змінному струмі промислової частоти *
• при прокладці в повітрі А 280
• при прокладці в грунті А 285
Тривало допустимі струмові навантаження на постійному струмі *
• при прокладці в повітрі А 354
• при прокладці в грунті А 436
Максимально допустима температура жили
• довгостроково ° З +70
• в аварійному режимі ° С +90
• при короткому замиканні ° С +160
Діапазон робочих температур, ° С -50 . . . +50
Мінімальний радіус вигину при прокладці мм 190
Розрахунковий зовнішній діаметр кабелю (довідково) ** 19 мм
Маса кабелю (орієнтовно) кг/1030 км
Розрахункова будівельна довжина кабелю та маса брутто при поставці на барабанах м, т № 12: 910 • 1.1
Примітки: ЦІНИ УТОЧНЮЙТЕ.
УВАГА! КАБЕЛЬ РІЖЕТЬСЯ І ВІДПРАВЛЯЄТЬСЯ ПО ПЕРЕДОПЛАТІ 30% -100% ВІД ВАРТОСТІ ЗАМОВЛЕННЯ АБО САМОВИВІЗ. ЧАС ВІДВАНТАЖЕННЯ В ПОРЯДКУ ЧЕРГИ. БЕЗ ПЕРЕДОПЛАТИ ТОВАР НЕ ВІДВАНТАЖУЄТЬСЯ .
Примітки: При замовленні будівельну довжину виробу необхідно погоджувати з виробником * Тривало допустимі струмові навантаження розраховані для наступних умов: температура повітря плюс 25 °С, температура ґрунту плюс 15 °С, питомий тепловий опір ґрунту 1.2 °К•м/Вт, глибина прокладання у ґрунті 0.7 м ** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10 %
Число та номінальний переріз жил, мм2 | Зовнішній діаметр кабелю, мм | Номінальна товщина ізоляції, мм | Масса кабеля, кг/км (ориенти-ровочно) | Мінімальний радіус вигину при прокладці, мм | Довго допустимі струмові навантаження одножильних кабелів на постійному струмі*, А | Довго допустимі струмові навантаження одножильних та багатожильних кабелів на змінному струмі*, А | ||
під час прокладання на повітрі | при прокладанні у землі | під час прокладання на повітрі | при прокладанні у землі | |||||
ВВГНГ-LS 1х1,5 | 5 | 0,6 | 40 | 50 | 29 | 41 | 22 | 30 |
ВВГнг-LS 1х2,5 | 5 | 0,6 | 50 | 50 | 37 | 55 | 30 | 39 |
ВВГНГ-LS 1х4 | 6 | 0,7 | 70 | 60 | 50 | 71 | 39 | 50 |
ВВГНГ-LS 1х6 | 6 | 0,7 | 90 | 60 | 63 | 90 | 50 | 62 |
ВВГНГ-LS 1х10 | 8 | 0,9 | 140 | 80 | 86 | 124 | 68 | 83 |
ВВГнг-LS 1х16 | 9 | 0,9 | 210 | 90 | 113 | 159 | 89 | 107 |
ВВГНГ-LS 1х25 | 11 | 1,1 | 320 | 110 | 153 | 207 | 121 | 137 |
ВВГнг-LS 1х35 | 13 | 1,1 | 420 | 130 | 187 | 249 | 147 | 163 |
ВВГнг-LS 1х50 | 14 | 1,3 | 550 | 140 | 227 | 295 | 179 | 194 |
ВВГНГ-LS 1*70 | 16 | 1,4 | 750 | 160 | 286 | 364 | 226 | 237 |
ВВГНГ-LS 1*95 | 19 | 1,5 | 1020 | 190 | 354 | 436 | 280 | 285 |
ВВГНГ-LS 1*120 | 19 | 1,5 | 1230 | 190 | 413 | 499 | 326 | 324 |
ВВГНГ-LS 1*150 | 22 | 1,6 | 1520 | 220 | 473 | 561 | 373 | 364 |
ВВГНГ-LS 1*185 | 23 | 1,7 | 1830 | 230 | 547 | 637 | 431 | 412 |
ВВГНГ-LS 1*240 | 26 | 1,9 | 2370 | 260 | 655 | 743 | 512 | 477 |
#АВВГ1х70 #АВВГ1х50 #АВВГ1х35 #АВВГ1х25 #АВВГ1х16 #АВВГ1х95 #АВВГ1х120 #АВВГ1х150 #АВВГ1х185 #АВВГ1х240 #АВВГ1х300 #АВВГ1х400 #АВВГ1х500 #АВВГ1х630 #АВВГ1х800 #ВВГ1Х120 #ВВГ1Х150 #ВВГ1Х185 #ВВГ1Х240 #ВВГ1Х300 #ВВГ1Х400 #ВВГ1Х500 #ВВГ1Х630 #ВВГ1Х800 #ВВГ1Х95 #ВВГ1Х70 #ВВГ1Х50 #ВВГ1Х50 #ВВГ1Х35 #ВВГ1Х25 #ВВГ1Х16
Основні | |
---|---|
Виробник | Україна ТД |
Країна виробник | Україна |
Користувальницькі характеристики | |
Упаковка | Котушка |
Тип дроту | Силовий |
Конструкція кабелю | Жорстка |
Колір ізоляції | Черный |
Тип зовнішньої оболонки | Знижена горючість зі зниженим димогазовиделеніем |
Матеріал струмопровідної жили | Мідь |
ПВХ пластікат | Полівінілхлоридний пластикат |
Форма перерізу | Кругла |
Вініл | Вініл |
Термоізоляція | Полівінілхлорид |
Користувацькi характеристики | |
Гарантійний термін | 36 |
Термін служби | 25 |
Да | Да |
Перетин жили | 95 кв.мм |
Скручування дроту | Да |
Вага | 1 кг/м |
Номінальне струмове навантаження, не більше | 436 А |
70 | -50 град. |
Кількість жил | 1 |
Мінімальний радіус вигину | 190 мм |
Зовнішній діаметр | 19 мм |
Номінальна робоча напруга | 1000 В |
Максимальна робоча температура | 50 град. |
