ВВГ нгд 1Х70 Силовий кабель 1*70 Кабель мідний негорючий 1х70

ВВГ нгд 1x70 ВВГ нгд 1*70 Силовий кабель мідний один на сімдесят квадрат
ТУ У 31.3-00214534-018-2003
Кабелі силові з мідними ТПЗ, з ізоляцією із ПВХ пластикату зниженої пожежонебезпеки, із зовнішньою оболонкою із ПВХ пластикату зниженої пожежонебезпеки
Кабелі застосовуються для прокладання:
• у пучках
• у приміщеннях, у сухих каналах та тунелях, в умовах агресивного середовища
• у пучках, у приміщеннях з великим скупченням людей
Можливе виготовлення кабелю з багатодротовими струмопровідними жилами
Код пожежної безпеки відповідно до ДСТУ 4809:2007: ПБ123121000
Вироби цієї марки відповідають вимогам:
• стійкість до поширення полум'я при одиночній прокладці
• стійкість до поширення полум'я під час прокладання в пучках за категорією А
• клас Тк3 з токсичності продуктів згоряння неметалічних елементів (показник токсичності більше 120 г/м3)
• клас ДТк1 за димоутворювальною здатністю при тлінні неметалевих елементів (коефіцієнт димоутворення від 50 до 500 м2/кг)
• клас ДПк2 з димоутворюючої здатності при горінні (мінімальний світловий потік понад 60%)
• клас Кк1 з корозійної активності продуктів згоряння неметалевих елементів (кількість галогеноводородів менше 150 мг/г, рН менше 4.3, питома електропровідність більше 10 мкСм/мм)

ВВГ НД 1x70 1 кВ
ТУ У 31.3-00214534-018-2003
Кабелі силові з мідними ТПЗ, з ізоляцією із ПВХ пластикату зниженої пожежонебезпеки, із зовнішньою оболонкою із ПВХ пластикату зниженої пожежонебезпеки

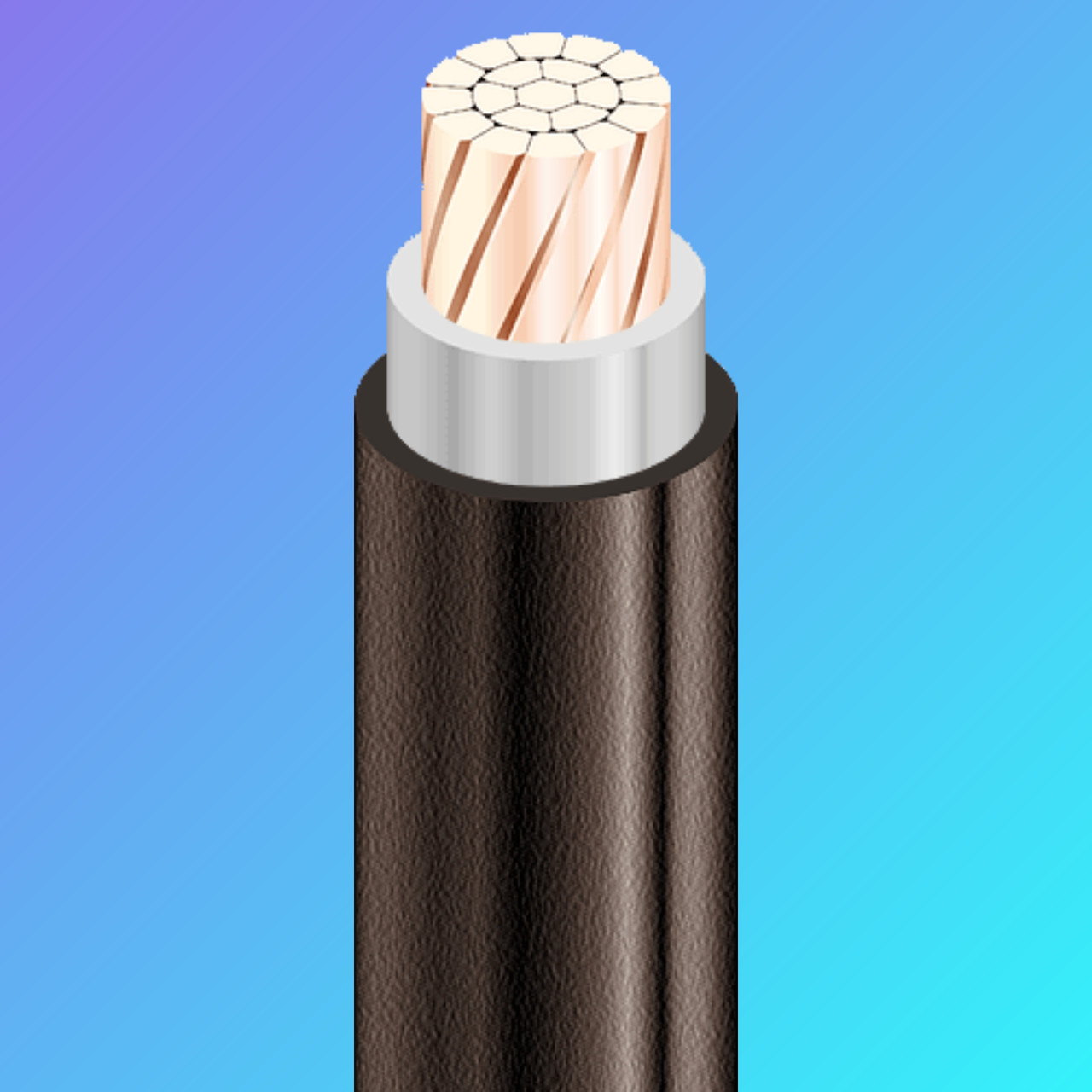

КОНСТРУКЦІЯ:
1 Мідна струмопровідна жила
2 Ізоляція з ПВХ пластикату зниженої пожежної небезпеки
3 Зовнішня оболонка із ПВХ пластикату зниженої пожежонебезпеки

ВВГ нгд 1x70-1 ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007 Кабелі силові з мідними ТПЖ, з ізоляцією з ПВХ пластикату, із зовнішньою оболонкою з ПВХ пластикату

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

Номінальна напруга кВ 1

Число і номінальний переріз струмопровідних жил мм 2 1 x 70

Товщина фазної ізоляції 1.4 мм

Тривало допустимі струмові навантаження на змінному струмі промислової частоти *

• при прокладці в повітрі А 226

• при прокладці в грунті А 237

Тривало допустимі струмові навантаження на постійному струмі *

• при прокладці в повітрі А 286

• при прокладці в грунті А 364

Максимально допустима температура жили

• довгостроково ° З +70

• в аварійному режимі ° С +90

• при короткому замиканні ° С +160

Діапазон робочих температур, ° С -50 . . . +50

Мінімальний радіус вигину при прокладці мм 170

Розрахунковий зовнішній діаметр кабелю (довідково) ** 17 мм

Маса кабелю (орієнтовно) кг/км 770

Розрахункова будівельна довжина кабелю та маса брутто при поставці на барабанах м, т № 12: 1130 • 1.0

Примітки: ЦІНИ УТОЧНЮЙТЕ.

УВАГА! КАБЕЛЬ РІЖЕТЬСЯ І ВІДПРАВЛЯЄТЬСЯ ПО ПЕРЕДОПЛАТІ 30% -100% ВІД ВАРТОСТІ ЗАМОВЛЕННЯ АБО САМОВИВІЗ. ЧАС ВІДВАНТАЖЕННЯ В ПОРЯДКУ ЧЕРГИ. БЕЗ ПЕРЕДОПЛАТИ ТОВАР НЕ ВІДВАНТАЖУЄТЬСЯ .

Примітки: При замовленні будівельну довжину виробу необхідно погоджувати з виробником * Тривало допустимі струмові навантаження розраховані для наступних умов: температура повітря плюс 25 °С, температура ґрунту плюс 15 °С, питомий тепловий опір ґрунту 1.2 °К•м/Вт, глибина прокладання у ґрунті 0.7 м ** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10 %
