АВВГ 3х50+1х25 Силовий кабель 3*50+1*25 Кабель алюмінієвий АВВГ 3*50+1*25
від 5 ₴/м
Показати оптові ціни- В наявності
- Оптом і в роздріб
|
АВВГ 3х50+1х25 |
||
| Кабелі силові з алюмінієвими ТПЖ, з ізоляцією з ПВХ пластикату, із зовнішньою оболонкою з ПВХ пластикату | ||
| Кабелі застосовуються для прокладки: | ||
| • одиночної прокладкою | ||
| • у приміщеннях, в сухих каналах і тунелях, в умовах агресивного середовища | ||
| Можливе виготовлення кабелю з багатодротовими струмопровідними жилами | ||
| Можливе виготовлення кабелі з поясною ізоляцією з ПВХ пластикату | ||
| Код пожежної безпеки згідно з ДСТУ 4809:2007: ПБ100000000 | ||
| Вироби цієї марки відповідають вимогам: | ||
| • стійкість до поширення полум'я при одиночній прокладці | ||
| АВВГ 3х50+1х25 ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007 |
|
| Кабелі силові з алюмінієвими ТПЖ, з ізоляцією з ПВХ пластикату, із зовнішньою оболонкою з ПВХ пластикату | |

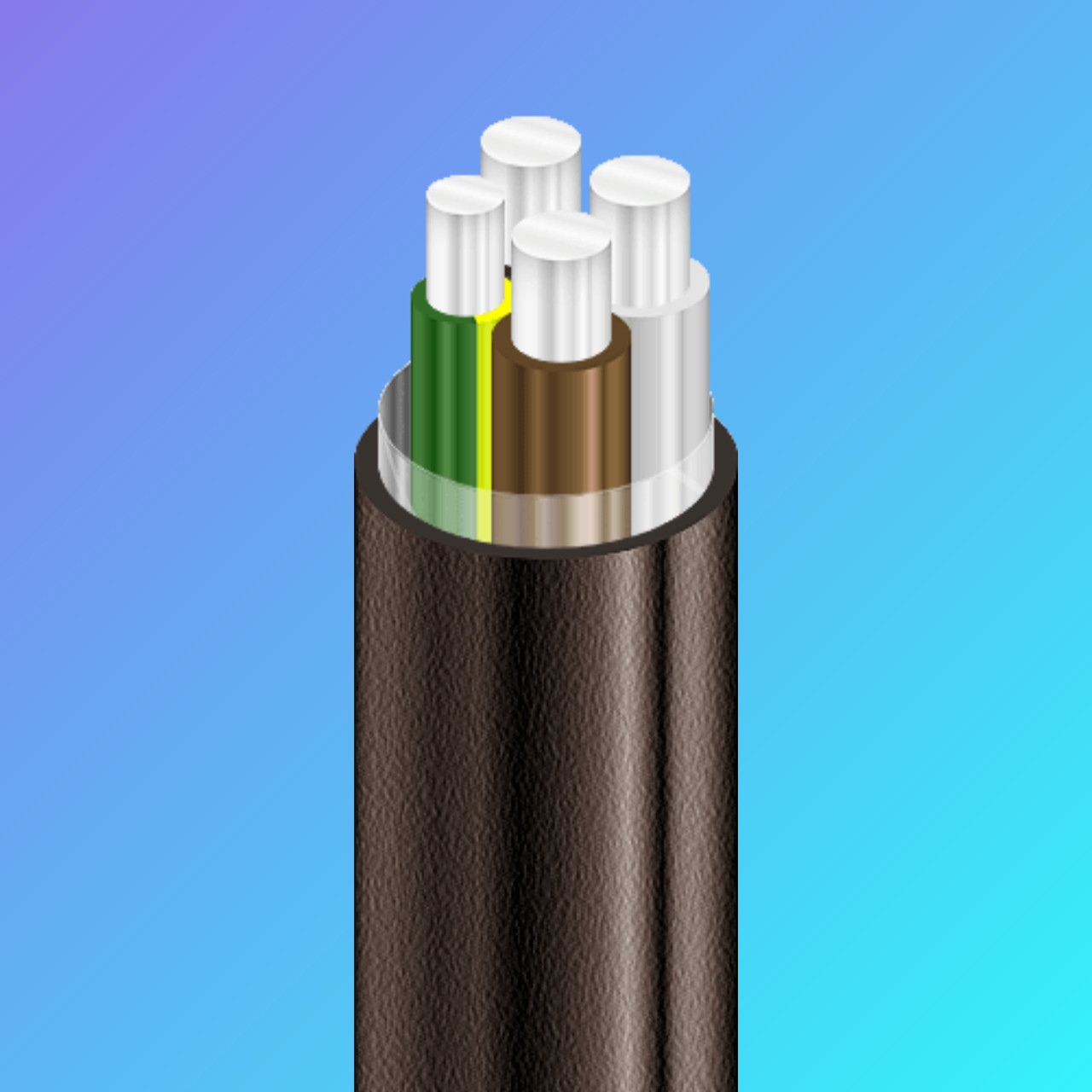

| КОНСТРУКЦІЯ: | |
| 1 | Алюмінієва струмопровідна жила |
| 2 | Ізоляція з ПВХ пластикату |
| 3 | Зовнішня оболонка з ПВХ пластикату |
| АВВГ 4x50 ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007 |
||||
| Кабелі силові з алюмінієвими ТПЖ, з ізоляцією з ПВХ пластикату, із зовнішньою оболонкою з ПВХ пластикату | ||||
| ТЕХНІЧНІ ХАРАКТЕРИСТИКИ: | ||||
| Номінальна напруга | кВ | 1 | ||
| Число і номінальний переріз струмопровідних жил | мм 2 | 3х25+1х25 | ||
| Товщина фазної ізоляції | мм | 1.4 | ||
| Тривало допустимі струмові навантаження на змінному струмі промислової частоти * | ||||
| • при прокладці в повітрі | А | 117 | ||
| • при прокладці в грунті | А | 132 | ||
| Максимально допустима температура жили | ||||
| • довгостроково | ° З | +70 | ||
| • в аварійному режимі | ° З | +90 | ||
| • при короткому замиканні | ° З | +160 | ||
| Діапазон робочих температур | ° З | -50 . . . +50 | ||
| Мінімальний радіус вигину при прокладці | мм | 210 | ||
| Розрахунковий зовнішній діаметр кабелю (довідково) ** | мм | 27 | ||
| Маса кабелю (орієнтовно) | кг/км | 880 | ||
| Розрахункова будівельна довжина кабелю та маса брутто при поставці на барабанах | м, т |
|
||
| Число та номінальний переріз жил, мм2 | Зовнішній діаметр кабелю, мм | Номінальна товщина ізоляції, мм | Масса кабеля, кг/км (ориенти-ровочно) | Мінімальний радіус вигину при прокладці, мм | Довго допустимі струмові навантаження одножильних та багатожильних кабелів на змінному струмі*, А | |
| під час прокладання на повітрі | при прокладанні у землі | |||||
| 3х2,5+1х1,5 | 10 | 0,6 | 130 | 75 | 21 | 28 |
| 3х4+1х2,5 | 12 | 0,7 | 180 | 90 | 29 | 37 |
| 3x6+1x4 | 13 | 0,7 | 220 | 98 | 37 | 44 |
| 3x10+1x6 | 15 | 0,9 | 330 | 113 | 50 | 59 |
| 3х16+1х10 | 18 | 0,9 | 440 | 135 | 67 | 77 |
| 3х25+1х16 | 22 | 1,1 | 570 | 165 | 87 | 102 |
| 3х35+1х16 | 24 | 1,1 | 680 | 180 | 106 | 123 |
| 3х50+1*25 | 28 | 1,3 | 890 | 210 | 126 | 143 |
| 3х50+1*35 | 28 | 1,3 | 920 | 210 | 126 | 143 |
| 3х70+1х35 | 32 | 1,4 | 1220 | 240 | 161 | 178 |
| 3х95+1х50 | 34 | 1,5 | 1500 | 255 | 197 | 214 |
| 3х120+1х70 | 38 | 1,5 | 1940 | 285 | 229 | 244 |
| 3х150+1х70 | 42 | 1,6 | 2260 | 315 | 261 | 274 |
| 3х185+1х95 | 46 | 1,7 | 2800 | 345 | 302 | 312 |
| 3х240+1х120 | 51 | 1,9 | 3400 | 383 | 359 | 363 |
Примітки: УВАГА! КАБЕЛЬ РІЖЕТЬСЯ І ВІДПРАВЛЯЄТЬСЯ ПО ПЕРЕДОПЛАТІ 30% -100% ВІД ВАРТОСТІ ЗАМОВЛЕННЯ АБО САМОВИВІЗ. ЧАС ВІДВАНТАЖЕННЯ В ПОРЯДКУ ЧЕРГИ. БЕЗ ПЕРЕДОПЛАТИ ТОВАР НЕ ВІДВАНТАЖУЄТЬСЯ .
При замовленні будівельну довжину виробу необхідно погоджувати з виробником* Тривало допустимі струмові навантаження розраховані при роботі в чотирипровідних мережах з навантаженням у всіх жилах для наступних умов: температура повітря плюс 25 °С, температура ґрунту плюс 15 °С, питомий тепловий опір ґрунту 1.2 °К•м/Вт, глибина прокладання у ґрунті 0.7 м** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10 %
#аввг3х240+120 #аввг3х185+95 #аввг3х150+70 #аввг3х120+70 #аввг3х95+50 #аввг3х70+35 #аввг3х50+25 #аввг3х35+16 #аввг3х25+16 #аввг3х16+10 #аввг3х240+0 #аввг3х185+0 #аввг3х150+0 #аввг3х120+0 #аввг3х95+0 #аввг3х70+0 #аввг3х50+0 #аввг3х35+0 #аввг3х25+0 #аввг3х16+0 #3х10 #3х16 #3х16 #3х25 #3х35 #3х50 #3х70 #3х95 #3х120 #3х150 #3х185 #3х240
| Основні атрибути | |
|---|---|
| Виробник | Україна ТД |
| Країна виробник | Україна |
| Користувальницькі характеристики | |
| Гарантійний термін | 36 |
| Упаковка | Котушка |
| Термін служби | 25 |
| Конструкція кабелю | Жорстка |
| Тип дроту | Силовий |
| Колір ізоляції | Черный |
| Тип зовнішньої оболонки | Вологостійка |
- Ціна: від 5 ₴/м
- Спосіб упаковки: БУХТА ПОДДОН КАБЕЛЬНЫЙ БАРАБАН
